Q. 커플링 내경의 방향

일반적으로 커플링은 방향성이 없습니다.

따라서 작은 내경과 큰 내경이 어느 쪽에 위치하더라도 문제가 없습니다.

다만, 당사의 원칙에 따라 15x6(mm)로 주문하셔도, 더 작은 치수를 앞에 기재하여 6x15(mm)로 출고합니다.

※위와 같은 경우 15x6(mm)와 6x15(mm)는 같은 제품입니다.



Q. 예외) 일체형 커플링 (SRB/SRG series)

[CASE 1] 작은 내경이 앞으로



작은 내경이 앞에 위치한 제품(=표준 제품)은 작은 내경 방향에서 바라보았을 때

체결 볼트가 우측에 위치해 있으며, 볼트 머리가 위쪽을 향합니다.





작은 내경이 앞에 위치한 제품(=표준 제품)은 작은 내경 방향에서 바라보았을 때

체결 볼트가 우측에 위치해 있으며, 볼트 머리가 위쪽을 향합니다.



[CASE 2] 큰 내경이 앞으로



반면, 큰 내경이 앞으로 오도록 방향을 바꾸어 가공할 경우,

체결 볼트가 좌측에 위치하게 되며, 볼트 머리가 위쪽을 향하게 됩니다.

[공간이 제한된 경우]

Q. 커플링의 권장 축 삽입 길이



가장 이상적인 축 삽입 길이는 규격별로 카탈로그에서 제시하는 L₁치수까지입니다.

* 단, 클램프 분리 타입의 경우 L₃까지만 삽입할 것을 권장합니다.



Q. 클램프 분리 타입 L₃까지만 삽입하는 이유



유지 보수 시 설치 및 탈거를 보다 쉽게 작업하기 위해 L₃까지만 삽입하시기를 권장합니다.

L₃이상 삽입할 경우, 고정되어 있는 축을 움직여야만 커플링을 탈거할 수 있으므로

클램프 분리 타입의 이점을 활용할 수 없게 됩니다.

Q. 권장 삽입 길이보다 더 길게 삽입할 경우



[CASE 1]

축과 직접적으로 체결이 이루어지는 허브를 지나 더 깊이 삽입할 경우,

다른 부품과의 간섭으로 인해 파티클 및 크랙/파손이 발생할 수 있습니다.

cf. 다른 부품: 판스프링, 중간판, 슬리브, 디스크 등

[CASE 2]

삽입 시 간섭이 발생하지 않더라도 설치 및 가동 과정에서 일어나는 편심, 편각, 변형에 의해

축과 부품의 접촉이 발생할 수 있으므로 축경과 커플링 부품 내경 사이의 공간이 확보되어야만 합니다.

Q. 권장 삽입 길이보다 더 짧게 삽입할 경우



[CASE 1]

축 삽입량이 부족하여 커플링 허브와 축의 물림량이 충분히 확보되지 못할 경우,

축 체결력이 정상 상태보다 현저히 낮아지게 되며 낮은 체결력으로 인해 슬립이 발생할 수 있습니다.

*슬립(Slip): 헛도는 현상

[CASE 2]

비정렬이 심하거나 충격이 발생할 경우, 커플링이 파손되거나 축에서 이탈할 수도 있습니다.

Q. 커플링 허브의 파손을 막으려면?



① 최소한 측면 커팅 위치 이상 축을 삽입하시길 바랍니다.

② 충분히 삽입할 수 없는 경우 클램프 분리 타입을 적용하여 파손에 대처할 수 있으나,

이 경우에도 반드시 F 값 이상은 삽입하여야 합니다.

성일기공의 제품은 다양한 장비와 다양한 환경에서 사용할 수 있도록 설계되었습니다.

즉, 성능과 수명은 장비의 가동 사양, 주기, 설치 상태에 따라 달라지므로

일반적인 보증 기간(Warranty)은 없습니다.

다만, 제품 사용 전 결함이 확인될 시 원인을 철저히 분석하여 즉시 교체해 드리겠습니다.

Q. 비표준 내경 가공

표준 내경 범위를 벗어나는 비표준 치수일지라도 가공 가능한 경우가 있습니다.

요청하시는 치수가 커플링의 구조를 해치지 않는지 검사할 필요가 있으므로 반드시 고객센터로 문의해 주시기 바랍니다.

*다만, 표준 범위 외 치수로 가공하였을 시 내구성이 저하되거나 슬립토크가 변경될 수도 있는 점 참고 부탁드립니다.



Q. 슬립토크란?

[CAES 1]

커플링의 내경과 축의 외경 사이에서 미끄러짐이 발생할 때의 토크 값을 의미합니다.

[CASE 2]

체결 볼트를 조이면 커플링의 내경이 축을 고정하게 되는데,

이때 커플링의 축 체결력보다 강한 토크가 가해지면 미끄러짐이 발생합니다.

이 미끄러짐이 일어나는 순간의 토크 값을 슬립토크라고 정의합니다.



Q. 비표준 내경 공차 적용

→ 사용 축의 기본 권장 공차는 h7입니다.

사용하시는 축 공차에 맞추어 커플링 내경 공차를 변경할 수 있습니다.

도면을 제공해 주시는 것이 가장 좋습니다만,

도면 제공이 불가할 경우 치수 공차 기호 혹은 공차 범위를 알려주시면 보다 빠른 상담이 가능합니다.

*구조적으로 적용 불가한 공차 범위가 있을 수 있으니 반드시 고객센터로 문의해 주시기 바랍니다.



Q. 비표준 키 홈 위치 지정

1. 홈페이지 우측 하단의 [SIM 채팅상담] 버튼을 클릭해 주세요.



2. [문의하기] 버튼을 눌러 주세요.


3. 문의하실 내용을 입력해 주세요.


4. 기본 정보를 입력해 주세요.

※기본 정보는 한 번만 입력하면 자동으로 저장되어, 다음 문의 시에는 다시 입력하지 않으셔도 됩니다.



5. 답변을 기다려 주세요.

※담당자를 빠르게 배정해 답변드립니다.

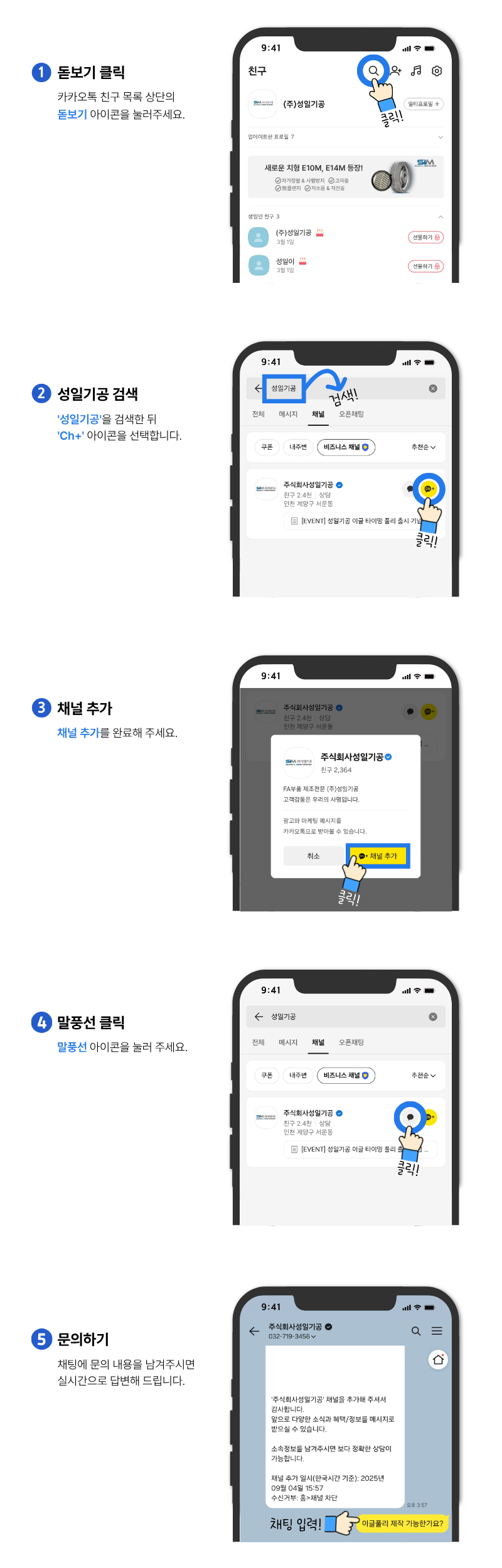

1. 카카오톡 친구 목록 상단의 돋보기 아이콘을 눌러주세요.







2. '성일기공'을 검색한 뒤, 'Ch+' 아이콘을 선택합니다.







3. 채널 추가를 완료해 주세요.







4. 말풍선 아이콘을 눌러 주세요.







5. 문의 내용을 남겨주시면 실시간으로 답변해 드립니다.

① [홈페이지] - [기술자료] - [CAD(2D/3D)]

② 내경 치수 변경 및 KEY/TAP 추가 적용이 필요한 경우, 아래 링크를 참고해 주세요.

https://blog.naver.com/sungilfa001/223039564372

③ 표준 규격이 아닌 경우 별도 문의 부탁드립니다.

* 제품 형번, 내경 치수, 키 홈 치수, 탭 치수 등 자세한 규격과 함께

필요하신 파일 형식을 남겨주시면 빠른 대응이 가능합니다.

① 출고 6개월 이내 / 미개봉품에 한해 반품 및 교환 가능합니다.

② 불량 및 오배송 발생 시, 고객센터로 연락 바랍니다.

<반품/교환 불가 품목>

디스크 타입 (SD, SAD, SHD, SCD), 크로스 조인트 타입 (SCJ)

슈미트 커플링 (SK Series)

커넥팅 샤프트 (SJCL, SHDL)

세이프티 커플링 (STL, STL-F)

타이밍 풀리 (Timing Pulley)

A.P.Lock의 니켈 도금 타입 (SAPL-AK, SAPL-CK 제외)

추가 가공이 적용된 제품 (KEY, TAP 등)

기타 모든 특주품

*상기 품목은 주문 제작품이거나 회수 후 재사용 불가한 품목이므로 교환 및 반품이 불가합니다.


*상황에 따라 별도의 비용이 발생할 수도 있는 점 참고 부탁드립니다.

① 본사(인천) 방문 수령


② 구로 물류센터 방문 수령


: 무인시스템으로 운영, 발주 시 픽업 방법 별도로 안내

: 주소 확인 -> /ko/about-us/directions/

③ 택배 수령 - 경동택배, 로젠택배

④ 화물 수령 - 경동화물

⑤ 퀵 수령

① 송금 결제


: [공급받는자 보관용] 거래명세서 하단에 기재된 계좌로 송금

입금 확인 후 세금계산서 발행

세금계산서 선발행이 필요한 경우, 별도로 요청 부탁드립니다.

② 카드 결제


: 본사(인천)로 방문하시어 카드 단말기로 결제 (모든 카드 가능)

: 유선 상으로 결제 (BC카드사만 가능)

: 모바일 결제 링크로 결제

③ 현금 결제


: 본사(인천)로 방문하시어 현금 결제 (현금영수증 발행 가능)

*결제 확인 후 출고되며, 택배 및 화물 발송 요청 시 오후 4시 이전 결제 완료되어야 합니다.
