커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

고객 맞춤 서비스

키 홈 (Keyway) 가공 서비스

축 홀 직경 치수 호칭치수
Ød1/ Ød2 b(mm) t(mm) (b x h)
초과 ~ 이하 구분기호 무기호 H J 기준치수 공차
기준치수 공차(E9) 공차(H9) 공차(Js9)
Ø6(이상) ~ Ø8 2 +0.039
+0.014		 +0.025
0		 ±0.0125 1 +0.1
0		 2 x 2
Ø8 ~ Ø10 3 1.4 3 x 3
Ø10 ~ Ø12 4 +0.05
+0.02		 +0.03
0 		±0.015 1.8 4 x 4
Ø12 ~ Ø17 5 2.3 5 x 5
Ø17 ~ Ø22 6 2.8 6 x 6
Ø22 ~ Ø30 8 +0.061
+0.025		 +0.036
0		 ±0.018 3.3 8 x 7
Ø30 ~ Ø38 10 +0.2
0		 10 x 8
Ø38 ~ Ø44 12 +0.075
+0.032		 +0.043
0		 ±0.0215 12 x 8
Ø44 ~ Ø50 14 3.8 14 x 9
Ø50 ~ Ø58 16 4.3 16 x 10
Ø58 ~ Ø65 18 4.4 18 x 11
Ø65 ~ Ø75 20 +0.092
+0.04		 +0.052
0		 ±0.026 4.9 20 x 12
Ø75 ~ Ø85 22 5.4 22 x 14
  • 키 홈의 위치는 ㈜성일기공의 자체 설계 기준에 따라 정해집니다. 키홈 위치에 별도 지정이 필요 하신 경우 반드시 고객센터에 문의 바랍니다.
  • 키홈 폭 공차에 대한 지정이 없을 경우 E9 공차로 가공 되며 이는 조립의 편의성 및 성능을 고려 했을 때 좋은 선택입니다.
  • 고객의 사용 목적에 따라 키홈 공차 지정이 필요한 경우 구분기호를 활용하여 주문 바랍니다.
  • 키 홈은 모든 클램프 타입, 클램프 분리 타입, 세트스크류 타입 체결 방식에 적용 가능합니다.
※ 예외 1 : SFC 모델은 키홈 적용이 불가합니다.
※ 예외 2 : SAD 모델은 조립 홀 개수의 증가로 인해 내경에 따른 가공 가능한 키홈 규격이 다른 커플링 모델과 다릅니다. 반드시 발주 전에 가공 가능 여부를 확인해 주시기 바랍니다.

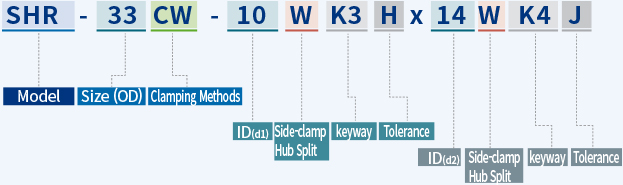

※ 참고_주문의 예

  • 키홈 주문시 키홈이 필요한 내경(d)의 뒤에 K(키홈의 폭 = b)를 기재 바랍니다.
  • 키홈의 높이(t) 는 키홈의 폭(b) 따라 결정되나 별도의 지정이 필요하신 경우에는 고객센터에 문의 바랍니다. (Ex) K3 을 기재하면 키홈의 폭 3mm, 키홈의 높이 1.4mm 로 자동 설정 됨)
  • 키홈 공차 지정
    구분 기호 무기호 H J
    공차지정 E9 H9 Js9

비 표준 내경 가공

Case 1 : 최소 내경과 최대 내경 사이의 비 표준 내경 제작
제품 번호 표준 내경 (d1, d2) (mm)
10 11 12 12.7 14 15 15.875 16 17 18 19 20 22 24 25 26 28 30 32 35 40 45 50
SDCS-54C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SDCS-64C ● ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★ ●★ ●★
SDS-80C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
  • 표준 내경의 최대/최소 범위 내에 있는 내경은 지정된 표준 내경이 아닐지라도 대응 가능합니다.
    (※ 예외품목: SDS-12C, SDWA-12C, SOH-6, SOH-8, SOH-10, SOH-12, SRB-8, SFC 전 규격)
  • 예를들어 SDCS-64C 를 선정하신 고객님께서 Ø27 치수의 내경이 필요하시다면 Ø27 는 최소 내경(Ø12)과 최대 내경(Ø32)의 범위 내에 있는 치수이므로 대응 가능합니다.
Case 2 : 최소 내경 미만 또는 최대 내경을 초과하는 치수의 비 표준 내경 제작
  • ㈜성일기공은 구조적으로 가능한 범위내에서 커플링의 최대 내경을 초과하는 치수의 비 표준 내경 제작을 지원하오니, 고객센터에 확인해 주십시오.
  • 단, 이 경우 커플링의 허브 내경과 외경 사이의 두께가 얇아짐으로 내구성을 보장 할 수 없습니다.
Case 3 : 고객이 요구하는 구멍공차의 적용
  • (주)성일기공은 커플링 제품에 대하여 소비자가 지정하는 범위의 구멍공차 적용이 가능하오니 고객센터에 문의하시기 바랍니다.

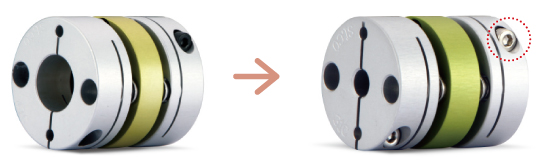

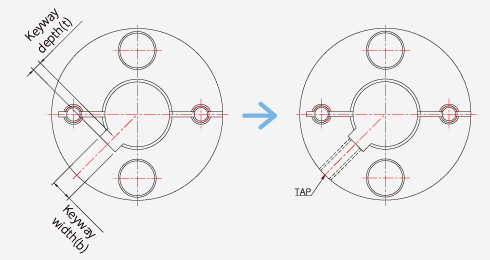

추가 볼트 Tap 가공 서비스

  • 사용자의 용도에 따라 커플링 허브에 추가 탭(Tap) 가공 요청을 하실 수 있습니다.
  • 클램프 타입에 키홈을 사용하시는 사용자들이 종종 안전성에 대한 우려로 인해 추가 탭을 요청합니다.
  • 반드시 고객센터에 문의 바랍니다. (Tap 위치 및 나사산 사양에 대한 협의 필요)

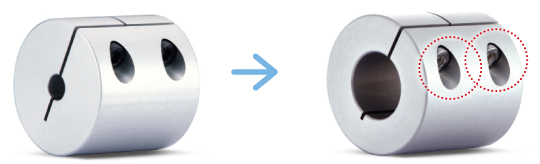

조립 및 체결 볼트 재질 변경 서비스

  • 사용자의 용도에 따라 체결 볼트(커플링과 축의 결합 시 사용하는 볼트) 및 조립 볼트(커플링 자체를 조립할 때 사용하는 볼트)의 재질 변경이 가능합니다.
  • Stainless Steel 볼트(STS304)와, 무전해 니켈 도금된 볼트(SCM435) 적용이 가능합니다.
  • 주의사항 : 축 체결 볼트의 재질 또는 표면처리를 표준(SCM435, 흑색산화피막)으로부터 변경할 경우 체결력(축 슬립토크)이 저하 될 수 있습니다.
Case 1 : Stainless Steel 볼트 적용

  • 변경전 : SCM435 (흑색산화피막처리)
  • 변경후 : STS304
Case 2 : 무전해 니켈 도금 볼트 적용

  • 변경전 : SCM435 (흑색산화피막처리)
  • 변경후 : SCM435 (무전해 니켈 도금)

※ 표준 사양으로 SUS 재질 볼트 또는 무전해 니켈 도금 볼트가 적용 되는 경우

모델 규격 본체 재질 표면 처리 적용 볼트
SRBS 전 규격 Stainless Steel – STS304
SRBMS 전 규격 Stainless Steel – STS304
SDSS 전 규격 Stainless Steel 전해 연마 STS304
SDWS 전 규격 Stainless Steel 전해 연마 STS304
SHDS-NI 126, 144 Steel 무전해 니켈 도금 SCM435 (무전해 니켈 도금)
SHDW-NI 126, 144 Steel 무전해 니켈 도금 SCM435 (무전해 니켈 도금)
SJC 120, 135, 160 Steel 무전해 니켈 도금 SCM435 (무전해 니켈 도금)
SOHMP 전 규격 고강도 알루미늄 합금 – STS304
SOHSV 전 규격 Stainless Steel 전해 연마 STS304
SRGS 전 규격 Stainless Steel – STS304

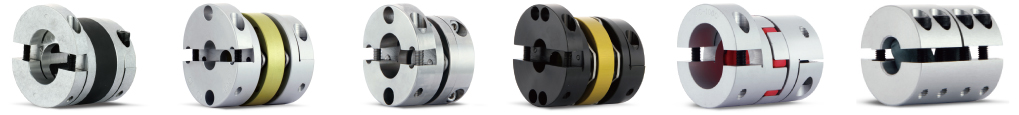

클램프 분리형

  • 일부 제품은 클램프 분리 가공이 가능합니다.
  • 아래 표에서 클램프 분리타입이 가능한 제품기종을 확인해 주시고, 자세한 가능 규격(사이즈)는 해당 주문방법 및 규격 및 성능 페이지를 확인해 주십시오.
커플링 기종
SHR SD SAD SHD SCD SJC SOH SRB SRG SCJ SFC
방진
고무타입		 디스크타입 고성능
디스크타입		 고토크용
디스크타입		 고정밀
디스크타입		 죠타입 올드햄타입 레이디얼 빔
타입		 리지드타입 크로스
조인트타입		 우레탄
플렉서블타입
O △ X O X △ △ X O X X

※ △ 는 일부 규격(Size) 에서만 가능함을 나타냄.
