커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SAD Series
SAD vs SD
SAD Series는 기존 일반 디스크 타입 (SD Series) 의 판스프링의 형상 개선을 통해 ‘강도’와 ‘강성’을 모두 향상시킨 제품입니다. 기존 2점 고정방식(SD series)을 3점 고정방식(SAD series)으로 변경함으로써 내구성이 향상되었기 때문에 기존 SD Series 제품 외경대비 Down-sizing 또한 가능하다는 장점이 있습니다.

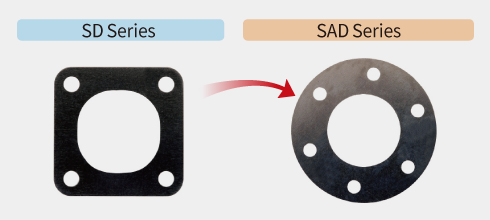

1. 판스프링 형상 개선
4홀 판스프링에 비해 6홀 판스프링은 지지홀 사이의 간격이 좁습니다. 따라서 SAD Series는 SD Series에 비해 유연성은 다소 떨어집니다. 하지만 지지홀의 증가는 응력을 보다 잘 분산시켜 내구성, 즉 ‘강도’가 향상될 뿐 아니라 홀 간격이 좁아져 ‘강성’이 증가하는 효과가 있습니다. 따라서 고강도, 고강성 목적의 디스크 커플링으로서 최적의 제품입니다.

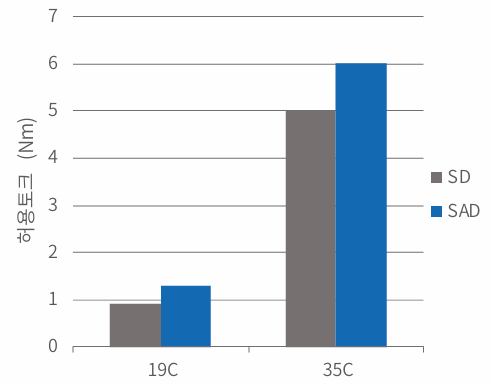

2. 토크 전달력의 증가
유사 또는 같은 외경 사이즈 대비 토크 전달력 (내구성, 강도) 증가

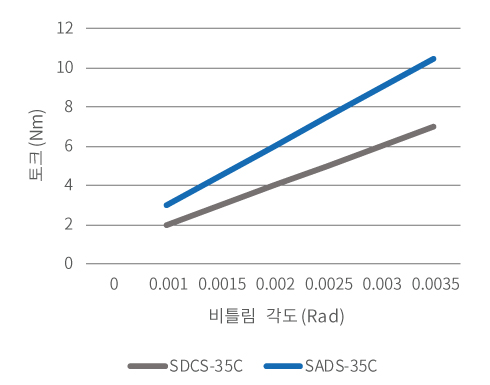

3. 높은 비틀림 강성
SAD Series는 높은 비틀림 강성을 지니므로 응답성이 우수합니다. (고속, 고정밀 위치결정에 최적)
