커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SCD Series SCD Series(메인)
고정밀 디스크 타입 [SCDS]
구조 및 재질
| 구조 | 재질 | 표면처리 |
|---|---|---|
| 허브 | 스틸 | 흑색산화피막 |
| 판스프링 | 스테인리스 스틸 | – |
| 칼라(Spacer) | 스틸 | 흑색산화피막 |
| 조립볼트 | SCM435 | 흑색산화피막 |
| 체결볼트 | SCM435 | 흑색산화피막 |
특징 및 용도
| 백래쉬 제로 (정밀도) | ☆ |
|---|---|
| 높은 토크 전달력 (내구성) | ☆ |
| 비틀림 강성 | ☆ |
| 진동 흡수/감쇠 | – |
| 비정렬 흡수 | △ |
주요 용도 : 공작기계, 칩마운터, 직교좌표로봇, 태양광장비
체결 방식
| 세트스크류 타입 | 일반 | X |
|---|---|---|
| 키홈 | X | |
| 클램프 타입 | 일반 | ○ |
| 클램프 분리 | X | |
| 키홈 | X | |
| 테이퍼 타입 | X | |

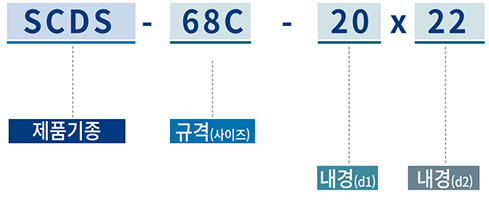

주문 방법
※ 제품의 정확한 외형 확인이 필요하신 경우, 당사 홈페이지 규격표 상단 또는 기술자료 섹션에 안내된 표준품 도면 파일을 참고해주시기 바랍니다.
