커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SD Series SD Series(메인)

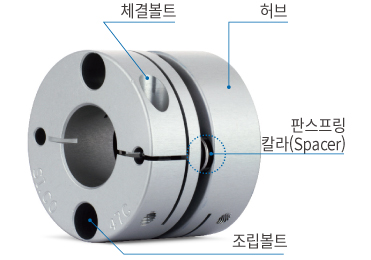

싱글 디스크 커플링_고강도 알루미늄 합금

구조 및 재질
구조 재질 표면처리
허브 고강도 알루미늄 합금 아노다이징
판스프링 스테인리스 스틸 –
칼라(Spacer) 스틸 흑색산화피막
조립볼트 SCM435 흑색산화피막
체결볼트 SCM435 흑색산화피막
특징 및 용도
백래쉬 제로 (정밀도) ☆
높은 토크 전달력 (내구성) ○
비틀림 강성 ☆
진동 흡수/감쇠 –
비정렬 흡수 △
적용 모터 서보 ○
스테핑 ○
엔코더 ○
범용 –

주요 용도 : 반도체 제조장치, SMT, 직교 좌표 로봇, UVW 스테이지, 공작기계, 인덱스테이블

체결/조립 부품 재질 교환 서비스

알루미늄 합금 바디 재질의 디스크 커플링을 사용하시는 고객님들 중 산화철피막 처리된 볼트/칼라의 부식을 우려하시는 분들은 조립부품의 재질 및 표면처리 변경이 가능하니 아래 내용을 참고 바랍니다.

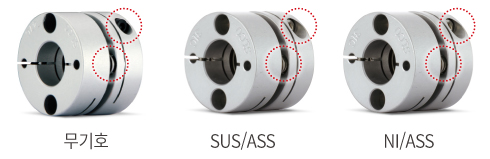

표기 재질 표면처리
무기호 스틸 흑색산화피막
NI/ASS 스틸 무전해 니켈도금
SUS/ASS 스테인리스 스틸 –

주의사항 : 축 체결 볼트의 재질 또는 표면처리를 변경할 경우 체결력(축 슬립토크)이 저하 될 수 있습니다.

체결 방식
세트스크류 타입 일반 △
키홈 △
클램프 타입 일반 ○
클램프 분리 △
키홈 ○
테이퍼 타입 X

※클램프 분리가 가능한 형번은 규격/사양 표에 별도 표기

주문 방법
① 체결방식
무기호
세트스크류 타입
C
일반 클램프 타입
CW
클램프 분리 타입
② 분리
무기호
해당 내경 클램프 분리 하지 않음
W
해당 내경 클램프 분리 (클램프 타입일 때만 유효함)
③ 키홈
무기호
해당 내경 키홈 없음
K(치수)
해당 내경에 기입된 치수 규격의 키홈 가공

※ 제품의 정확한 외형 확인이 필요하신 경우, 당사 홈페이지 규격표 상단 또는 기술자료 섹션에 안내된 표준품 도면 파일을 참고해주시기 바랍니다.

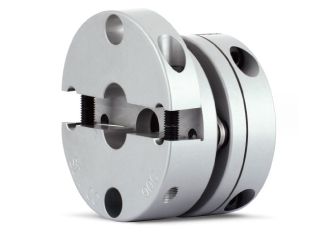

클램프 분리형 가능

※ 규격 정보에 클램프 분리 가능 여부가 표기되어 있습니다. 주문 방법을 확인해 주십시오.
