커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SD Series SD Series(메인)
더블 디스크 커플링_스테인리스 스틸 바디

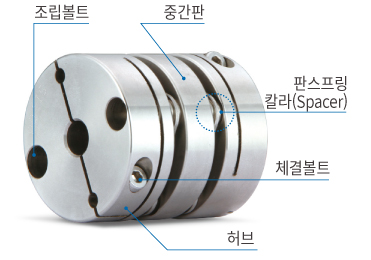

구조 및 재질
| 구조 | 재질 |
|---|---|
| 허브 | 스테인리스 스틸 |
| 중간판 | 스테인리스 스틸 |
| 판스프링 | 스테인리스 스틸 |
| 칼라(Spacer) | 스테인리스 스틸 |
| 조립볼트 | STS304 |
| 체결볼트 | STS304 |
특징 및 용도
| 백래쉬 제로 (정밀도) | ☆ | |
|---|---|---|
| 높은 토크 전달력 (내구성) | ○ | |
| 비틀림 강성 | ☆ | |
| 진동 흡수/감쇠 | – | |
| 비정렬 흡수 | ○ | |
| 내식성 | ☆ | |
| 적용 모터 | 서보 | ○ |
| 스테핑 | ○ | |
| 엔코더 | ○ | |
| 범용 | – | |
주요 용도 : 반도체 제조장치, SMT, 직교 좌표 로봇, UVW 스테이지, 공작기계, 인덱스테이블, 고온 또는 내식성이 요구 되는 환경
왜 Stainless Steel 제품을 사용하는가?
1. 내식성이 뛰어나 부식이 되기 쉬운 환경에 유리 합니다.

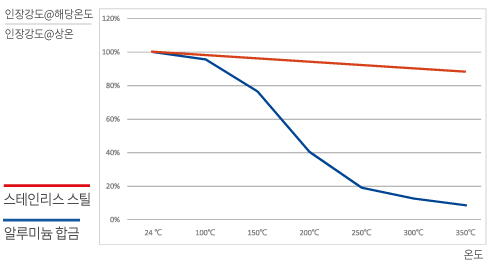

2. 알루미늄 합금에 비해 내열성이 뛰어나 고온 환경에서도 기계적 물성치의 변동이 거의 없습니다.
체결 방식
| 세트스크류 타입 | 일반 | X |
|---|---|---|
| 키홈 | X | |
| 클램프 타입 | 일반 | ○ |
| 클램프 분리 | △ | |
| 키홈 | ○ | |
| 테이퍼 타입 | X | |
※ 클램프 분리가 가능한 형번은 규격/사양 표에 별도 표기

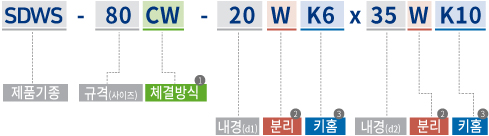

주문 방법
① 체결방식
- C
- 일반 클램프 타입
- CW
- 클램프 분리 타입 (d1 or d2)
② 분리
- 무기호
- 해당 내경 클램프 분리 하지 않음
- W
- 해당 내경 클램프 분리
③ 키홈
- 무기호
- 해당 내경 키홈 없음
- K(치수)
- 해당 내경에 기입된 치수 규격의 키홈 가공
※ 제품의 정확한 외형 확인이 필요하신 경우, 당사 홈페이지 규격표 상단 또는 기술자료 섹션에 안내된 표준품 도면 파일을 참고해주시기 바랍니다.

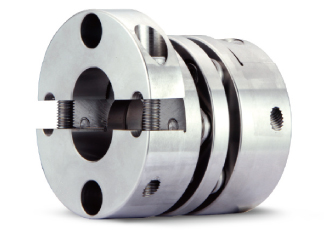

클램프 분리형 가능
※ 규격 정보에 클램프 분리 가능 여부가 표기되어 있습니다. 주문 방법을 확인해 주십시오.
