커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SD Series SD Series(메인)

더블 디스크 커플링_스테인리스 스틸 바디

  • SD – 2D (.dwg)
  • SD – 3D (.step)

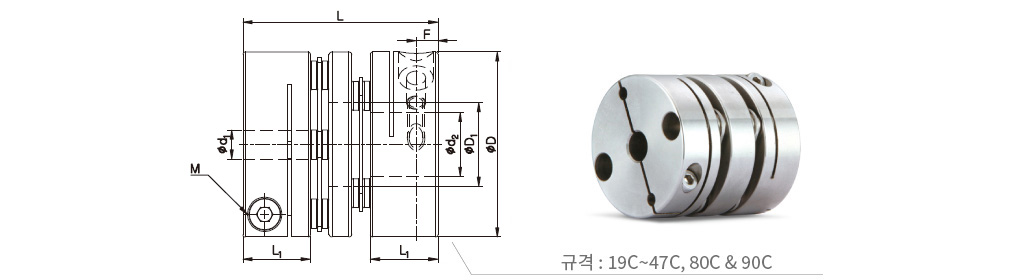

클램프 타입

규격 및 성능
제품
번호		 CAD 치수 (±0.3mm) 체결 볼트 허용
토크
(N·m)		 최대
회전수
(min-1)		 관성
모멘트
(kg·m2)		 비틀림
강성
(N·m/rad)		 질량
(g)		 미스얼라이먼트허용치 클램프
분리
D D1 L L1 L3 F 사이즈 체결
토크
(N·m)		 편각
(˚)		 편심
(mm)		 엔드
플레이
(mm)
SDWAS-16C 16 6.3 21.2 7.8 – 2.5 M2 0.5 0.6 14,000 7.9 x 10-7 200 22.4 1 0.05 ±0.2 X
SDWBS-16C 16 6.3 23.2 7.8 – 2.5 M2 0.5 0.6 14,000 8.6 x 10-7 200 24.3 1 0.05 ±0.2 X
SDWAS-19C 19 8.4 23.3 8.7 – 2.9 M2.6 1 0.9 14,000 1.6 x 10-6 300 37 1 0.05 ±0.2 X
SDWBS-19C 19 8.4 26.3 8.7 – 2.9 M2.6 1 0.9 14,000 2.0 x 10-6 300 39 1 0.05 ±0.2 X
SDWAS-22C 22.2 9 25 8.7 – 2.8 M2.6 1 1.2 10,000 3.3 x 10-6 400 47 1.5 0.12 ±0.2 X
SDWBS-22C 22.2 9 27.2 8.7 – 2.8 M2.6 1 1.2 10,000 3.5 x 10-6 400 50 1.5 0.12 ±0.2 X
SDWAS-26C 26.6 12.2 32.5 10.6 – 3.4 M3 1.5 2.2 10,000 8.5 x 10-6 600 92 1.5 0.15 ±0.3 X
SDWAS-31C 31.8 14.4 33.5 11.6 – 3.7 M3 1.5 4 8,000 1.9 x 10-5 1,300 140 1.5 0.15 ±0.4 X
SDWBS-31C 31.8 14.4 38.5 11.6 – 3.7 M3 1.5 4 8,000 2.2 x 10-5 1,300 162 1.5 0.15 ±0.4 X
SDWAS-35C 35 16.2 34.6 12.7 – 4.4 M4 2.5 5 8,000 3.0 x 10-5 1,500 165 1.5 0.16 ±0.4 X
SDWCS-35C 35 16.2 38.1 12.7 – 4.4 M4 2.5 5 8,000 3.4 x 10-5 1,500 198 1.5 0.16 ±0.4 X
SDWAS-39C 39 17 39.5 13.7 – 4.3 M4 2.5 6 8,000 5.3 x 10-5 1,800 257 1.5 0.18 ±0.4 X
SDWAS-39C(3) 39 17 40.1 13.7 – 4.3 M4 2.5 9 8,000 5.3 x 10-5 1,800 257 1.5 0.18 ±0.4 X
SDWCS-39C 39 17 45 13.7 – 4.3 M4 2.5 6 8,000 6.0 x 10-5 1,800 297 1.5 0.18 ±0.4 X
SDWCS-39C(3) 39 17 45.6 13.7 – 4.3 M4 2.5 9 8,000 6.0 x 10-5 1,800 297 1.5 0.18 ±0.4 X
SDWCS-42C 42.5 18 46.2 13.7 – 4.3 M4 2.5 8 8,000 8.3 x 10-5 2,000 324 1.5 0.18 ±0.5 X
SDWCS-42C(3) 42.5 18 46.8 13.7 – 4.3 M4 2.5 10 8,000 8.3 x 10-5 2,000 324 1.5 0.18 ±0.5 X
SDWCS-47C 47 20.5 50 16 – 5.2 M4 2.5 14 7,500 1.4 x 10-4 4,000 432 1.5 0.2 ±0.5 X
SDWBS-54C 54 25 52.6 19 13 6.3 M5 4 25 7,500 2.8 x 10-4 7,000 675 1.5 0.2 ±0.5 ○
SDWCS-54C 54 25 58.6 19 13 6.3 M5 4 25 7,500 3.0 x 10-4 7,000 756 1.5 0.2 ±0.5 ○
SDWAS-64C 64 25.8 74.4 26 15.2 7.5 M6 8 40 6,500 6.8 x 10-4 11,000 1,200 1.5 0.3 ±0.5 ○
SDWS-80C 80 35.8 81.8 29.7 19 9.4 M8 20 85 6,000 1.9 x 10-3 20,000 2,020 2 0.4 ±0.6 ○
SDWCS-80C 80 35.8 98.3 29.7 19 9.4 M8 20 85 6,000 2.4 x 10-3 20,000 2,490 2 0.5 ±0.6 ○
SDWS-90C 94.5 41.6 98.9 30.4 19 9.3 M8 20 180 6,000 4.5 x 10-3 35,000 3,320 2 0.4 ±0.8 ○
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경일 때의 값입니다.
  • 허용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다. )
  • 80C, 90C는 클램프 분리형 대응 시 체결볼트가 2개인 별도의 허브를 사용합니다.
표준 내경 (16C ~ 47C)
제품 번호 표준 내경 (d1, d2) (mm)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16 17 18 19 20
SDW□S-16C ● ● ● ●
SDW□S-19C ● ● ● ●
SDW□S-22C ● ● ● ● ● ● ● ●★ ●★
SDW□S-26C ● ● ● ● ● ● ● ●
SDW□S-31C ● ● ● ● ● ● ● ● ● ● ●★ ●★
SDW□S-35C ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★
SDW□S-39C ● ● ● ● ● ● ● ● ● ● ●
SDW□S-42C ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★
SDW□S-47C ● ● ● ● ● ● ● ● ● ● ● ●★
  • 사용 축의 공차는 h7을 추천합니다.
  • 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
  • 키홈 추가 가공이 가능합니다.
  • ★ 표기된 내경은 커플링의 내부 부품과의 간섭으로 인해 축을 관통해 사용하실 수 없습니다.
    반드시 축을 L1 치수까지 삽입하여 사용해 주십시오. 축 관통 사용 가능 여부는 미스얼라이먼트를 고려하지 않았습니다.
표준 내경 (54C ~ 90C)
제품 번호 표준 내경 (d1, d2) (mm)
10 11 12 12.7 14 15 15.875 16 17 18 19 20 22 24 25 26 28 30 32 35 40 45
SDW□S-54C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●★
SDW□S-64C ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★ ●★ ●★ ●★
SDW□S-80C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●★
SDW□S-90C ● ● ● ● ● ● ● ● ● ● ●★
  • 사용 축의 공차는 h7을 추천합니다.
  • 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
  • 키홈 추가 가공이 가능합니다.
  • ★ 표기된 내경은 커플링의 내부 부품과의 간섭으로 인해 축을 관통해 사용하실 수 없습니다.
    반드시 축을 L1 치수까지 삽입하여 사용해 주십시오. 축 관통 사용 가능 여부는 미스얼라이먼트를 고려하지 않았습니다.

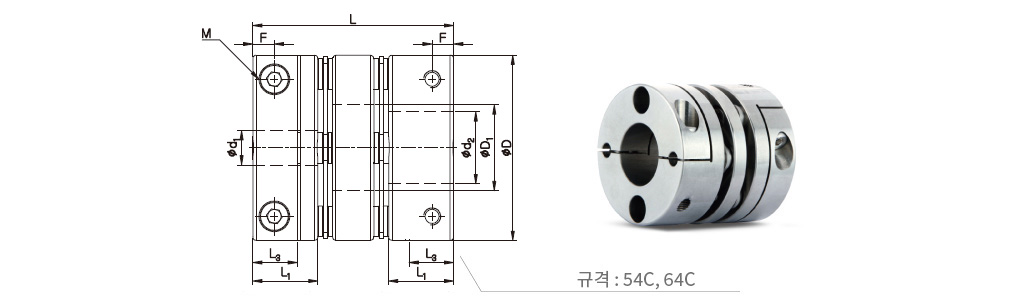

  • 클램프 분리가 가능합니다.
축 슬립 토크
  • 하기의 표는 해당 커플링의 허용 토크보다 축 슬립 토크가 작은 경우에 실제 전달 가능한 토크 정보를 제공합니다.
  • 축 슬립 토크가 커플링의 허용 토크 보다 작은 경우 실제 적용 되는 사용 토크 (모터 사양 및 부하율 확인)와 축 슬립 토크를 비교해 주십시오.
    실제 사용 토크보다 축의 슬립토크가 작은 경우 커플링 사이즈를 키우거나, 키를 사용 해야 안전합니다.
  • 아래 슬립 토크는 시험조건(축의 공차, 조도, 표면처리, 구동축의 가감속 등)에 따라 차이가 있을 수 있습니다. 또한 체결볼트의 사양(재질 혹은 표면처리) 변경에 따라 감소할 수 있으니 사용 전에 반드시 실제 사용조건과 동일한 조건에서 테스트를 하는 것을 권장합니다.
  • 54C 이상 (54C ~ 90C) 규격 제품은 안정적인 축 체결을 위해 키/키홈 사용을 적극 권장합니다.
제품번호 허용
토크
(N·m)		 내경별 Slip 토크 (N·m)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16 17 18 19 20
SDW□S-16C 0.6 0.6
SDW□S-19C 0.9 0.8
SDW□S-22C 1.2 0.8 1.2 1.2
SDW□S-26C 2.2 1.6 1.6 2 2
SDW□S-31C 4 1.3 1.4 2.5 2.7 3 3 3.5 4
SDW□S-35C 5 1 1 1.6 2.2 3 3 4 5
SDW□S-39C 6 3 3.5 3.5 3.8 4.2 5.5 6.4 8 9
SDW□S-39C(3) 9
SDW□S-42C 8 3.2 4 4.2 3 4.8 6 7 9.5 10 10
SDW□S-42C(3) 10
SDW□S-47C 14 3 4.9 6 6 8 8 9 9 9 14 14
