커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SD Series SD Series(메인)
더블 디스크 커플링_고강도 알루미늄 합금
- 제품개요
-
규격/성능/CAD

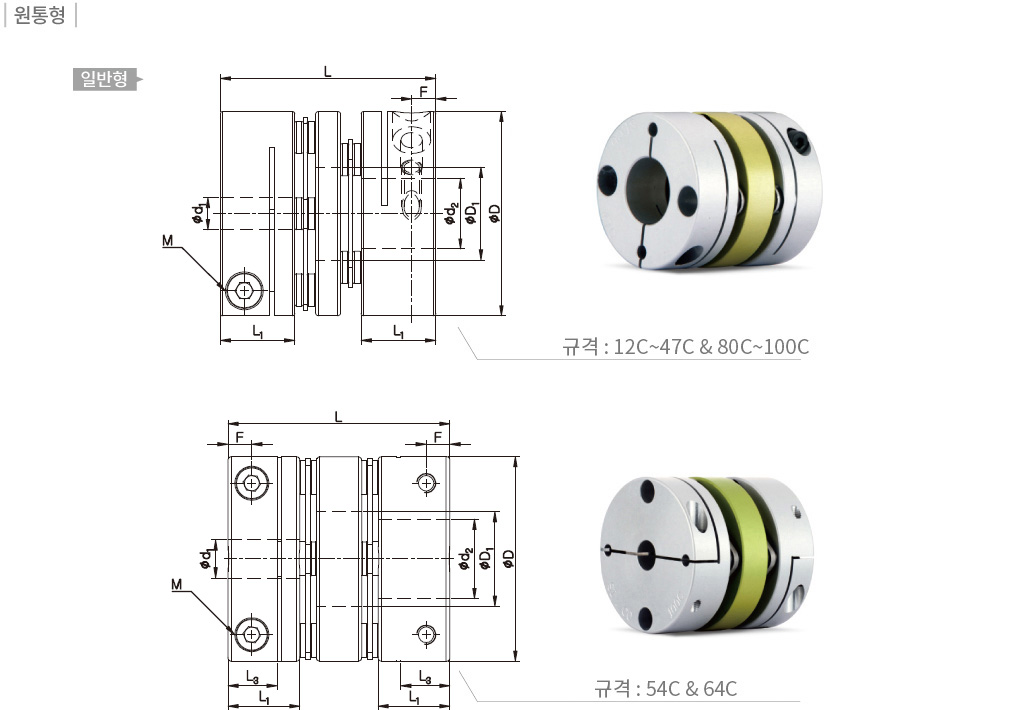

클램프 타입 – 원통형
규격 및 성능 (일반형)
| 제품 번호 | CAD | 치수 (±0.3mm) | 체결볼트 | 허용 토크 (N·m) |
최대 회전수 (min-1) |
관성 모멘트 (kg·m2) |
비틀림 강성 (N·m/rad) |
질량 (g) |
미스얼라이먼트허용치 | 클램프 분리 |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | L | L1 | L3 | F | 사이즈 | 체결 토크 (N·m) |
편각 (˚) |
편심 (mm) |
엔드 플레이 (mm) |
||||||||
| SDWA-12C |  |
12 | 5.5 | 15.7 | 5.9 | – | 1.9 | M1.6 | 0.25 | 0.2 | 14,000 | 7.5×10-8 | 85 | 4 | 1 | 0.03 | ±0.08 | X |
| SDWA-16C | |
16 | 6.3 | 21.2 | 7.8 | – | 2.5 | M2 | 0.5 | 0.6 | 14,000 | 3.3×10-7 | 200 | 9 | 1 | 0.05 | ±0.2 | X |
| SDWB-16C | |
16 | 6.3 | 23.2 | 7.8 | – | 2.5 | M2 | 0.5 | 0.6 | 14,000 | 3.7×10-7 | 200 | 10 | 1 | 0.05 | ±0.2 | X |
| SDWA-19C | |
19 | 8.4 | 23.3 | 8.7 | – | 2.9 | M2.6 | 1 | 0.9 | 14,000 | 7.4×10-7 | 300 | 14 | 1 | 0.05 | ±0.2 | X |
| SDWB-19C | |
19 | 8.4 | 26.3 | 8.7 | – | 2.9 | M2.6 | 1 | 0.9 | 14,000 | 7.9×10-7 | 300 | 15 | 1 | 0.05 | ±0.2 | X |
| SDWA-22C | |
22.2 | 9 | 25 | 8.7 | – | 2.8 | M2.6 | 1 | 1.2 | 10,000 | 1.3×10-6 | 400 | 18 | 1.5 | 0.12 | ±0.2 | X |
| SDWB-22C | |
22.2 | 9 | 27.2 | 8.7 | – | 2.8 | M2.6 | 1 | 1.2 | 10,000 | 1.4×10-6 | 400 | 19 | 1.5 | 0.12 | ±0.2 | X |
| SDWA-26C | |
26.6 | 12.2 | 32.5 | 10.6 | – | 3.4 | M3 | 1.7 | 2.2 | 10,000 | 3.4×10-6 | 600 | 34 | 1.5 | 0.15 | ±0.3 | X |
| SDWA-31C | |
31.8 | 14.4 | 33.5 | 11.6 | – | 3.7 | M3 | 1.7 | 4 | 9,000 | 7.5×10-6 | 1,300 | 52 | 1.5 | 0.15 | ±0.4 | X |
| SDWB-31C | |
31.8 | 14.4 | 38.5 | 11.6 | – | 3.7 | M3 | 1.7 | 4 | 9,000 | 8.8×10-6 | 1,300 | 60 | 1.5 | 0.15 | ±0.4 | X |
| SDWA-35C | |
35 | 16.2 | 34.6 | 12.7 | – | 4.4 | M4 | 3.5 | 5 | 8,500 | 1.2×10-5 | 1,500 | 67 | 1.5 | 0.16 | ±0.4 | X |
| SDWC-35C | |
35 | 16.2 | 38.1 | 12.7 | – | 4.4 | M4 | 3.5 | 5 | 8,500 | 1.4×10-5 | 1,500 | 75 | 1.5 | 0.16 | ±0.4 | X |
| SDWA-39C | |
39 | 17 | 39.5 | 13.7 | – | 4.3 | M4 | 3.5 | 6 | 8,000 | 2.1×10-5 | 1,800 | 95 | 1.5 | 0.18 | ±0.4 | X |
| SDWA-39C(3) | |
39 | 17 | 40.1 | 13.7 | – | 4.3 | M4 | 3.5 | 9 | 8,000 | 2.1×10-5 | 1,800 | 95 | 1.5 | 0.18 | ±0.4 | X |
| SDWC-39C | |
39 | 17 | 45 | 13.7 | – | 4.3 | M4 | 3.5 | 6 | 8,000 | 2.4×10-5 | 1,800 | 110 | 1.5 | 0.18 | ±0.4 | X |
| SDWC-39C(3) | |
39 | 17 | 45.6 | 13.7 | – | 4.3 | M4 | 3.5 | 9 | 8,000 | 2.4×10-5 | 1,800 | 110 | 1.5 | 0.18 | ±0.4 | X |
| SDWC-42C | |
42.5 | 18 | 46.2 | 13.7 | – | 4.3 | M4 | 3.5 | 8 | 8,000 | 3.3×10-5 | 2,000 | 120 | 1.5 | 0.18 | ±0.5 | X |
| SDWC-42C(3) | |
42.5 | 18 | 46.8 | 13.7 | – | 4.3 | M4 | 3.5 | 10 | 8,000 | 3.3×10-5 | 2,000 | 120 | 1.5 | 0.18 | ±0.5 | X |
| SDWC-47C | |
47 | 20.5 | 50 | 16 | – | 5.2 | M4 | 3.5 | 14 | 7,500 | 5.5×10-5 | 4,000 | 160 | 1.5 | 0.2 | ±0.5 | X |
| SDWB-54C | |
54 | 25 | 52.6 | 19 | 13 | 6.3 | M5 | 8 | 25 | 7,500 | 1.1×10-4 | 7,000 | 250 | 1.5 | 0.2 | ±0.5 | ○ |
| SDWC-54C | |
54 | 25 | 58.6 | 19 | 13 | 6.3 | M5 | 8 | 25 | 7,500 | 1.2×10-4 | 7,000 | 280 | 1.5 | 0.2 | ±0.5 | ○ |
| SDWB-64C | |
64 | 25.8 | 74.4 | 26 | 15.2 | 7.5 | M6 | 13 | 40 | 6,500 | 3.5×10-4 | 11,000 | 455 | 1.5 | 0.3 | ±0.5 | ○ |
| SDWC-64C | |
64 | 25.8 | 84.4 | 26 | 15.2 | 7.5 | M6 | 13 | 40 | 6,500 | 4.8×10-4 | 11,000 | 530 | 1.5 | 0.3 | ±0.5 | ○ |
| SDW-80C | |
80 | 35.8 | 81.8 | 29.7 | 19 | 9.4 | M8 | 30 | 85 | 6,000 | 8.1×10-4 | 20,000 | 860 | 2 | 0.4 | ±0.6 | ○ |
| SDWC-80C | |
80 | 35.8 | 98.3 | 29.7 | 19 | 9.4 | M8 | 30 | 85 | 6,000 | 9.7×10-4 | 20,000 | 1,020 | 2 | 0.5 | ±0.6 | ○ |
| SDW-90C | |
94.5 | 41.6 | 98.9 | 30.4 | 19 | 9.3 | M8 | 30 | 180 | 6,000 | 1.8×10-3 | 35,000 | 1,360 | 2 | 0.4 | ±0.8 | ○ |
| SDW-100C | |
104.5 | 47.7 | 103.8 | 30.7 | 19 | 9.3 | M8 | 30 | 250 | 6,000 | 2.9×10-3 | 50,000 | 1,700 | 2 | 0.4 | ±0.8 | ○ |
- 관성모멘트 및 질량은 제품 번호 별 최대 내경일 때의 값입니다.
- 허용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)
- 80C, 90C, 100C는 클램프 분리형 대응 시 체결볼트가 2개인 별도의 허브를 사용합니다.
규격 및 성능 (원거리 연결용)
| 제품 번호 | CAD | 치수 (±0.3mm) | 체결볼트 | 허용 토크 (N·m) |
최대 회전수 (min-1) |
관성 모멘트 (kg·m2) |
비틀림 강성 (N·m/rad) |
질량 (g) |
미스얼라이먼트허용치 | 클램프 분리 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | L | L1 | F | 사이즈 | 체결 토크 (N·m) |
편각 (˚) |
편심 (mm) |
엔드 플레이 (mm) |
||||||||
| SDA-22C | |
22.2 | 8.3 | 33.2 | 8.7 | 2.8 | M2.6 | 1 | 1.2 | 10,000 | 1.5×10-6 | 400 | 20 | 1.5 | 0.12 | ±0.2 | X |
| SDA-26C | |
26.6 | 10.5 | 38.2 | 10.6 | 3.4 | M3 | 1.7 | 2.2 | 10,000 | 3.9×10-6 | 600 | 39 | 1.5 | 0.15 | ±0.3 | X |
| SDA-31C | |
31.8 | 12.7 | 44.9 | 11.6 | 3.7 | M3 | 1.7 | 4 | 9,000 | 8.8×10-6 | 1,300 | 60 | 1.5 | 0.15 | ±0.4 | X |
| SDA-39C | |
39 | 15.3 | 56.5 | 13.7 | 4.3 | M4 | 3.5 | 6 | 8,000 | 3.0×10-5 | 1,800 | 120 | 1.5 | 0.18 | ±0.4 | X |
| SDA-39C(3) | |
39 | 15.3 | 57.1 | 13.7 | 4.3 | M4 | 3.5 | 9 | 8,000 | 3.0×10-5 | 1,800 | 120 | 1.5 | 0.18 | ±0.4 | X |
- 관성모멘트 및 질량은 제품 번호 별 최대 내경일 때의 값입니다.
- 비 표준 규격의 원거리 연결용 디스크 커플링도 주문 제작 가능 합니다.
- 허용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)
표준 내경 (12C ~ 47C)
| 제품 번호 | 표준 내경 (d1, d2) (mm) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 4.5 | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 14 | 15 | 15.875 | 16 | 17 | 18 | 19 | 20 | |
| SD□□-12C | ● | ● | ●★ | |||||||||||||||||||
| SD□□-16C | ● | ● | ● | ● | ||||||||||||||||||
| SD□□-19C | ● | ● | ● | ● | ● | |||||||||||||||||
| SD□□-22C | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | ||||||||||||
| SD□□-26C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
| SD□□-31C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | |||||||||
| SD□□-35C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | |||||||
| SD□□-39C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||
| SD□□-42C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | |||||
| SD□□-47C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | |||||||
표준 내경 (54C ~ 100C)
| 제품 번호 | 표준 내경 (d1, d2) (mm) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 11 | 12 | 12.7 | 14 | 15 | 15.875 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 40 | 45 | 50 | |
| SD□□-54C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ||||||||
| SD□□-64C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | ●★ | ●★ | ●★ | ||||||
| SD□□-80C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ||||||||
| SD□□-90C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ||||||||||||
| SD□□-100C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | |||||||||||
- 사용 축의 공차는 h7을 추천합니다.
- 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.) – ※ 예외품목: SDWA-12C
- 키홈 추가 가공이 가능합니다.
- ★ 표기된 내경은 커플링의 내부 부품과의 간섭으로 인해 축을 관통해 사용하실 수 없습니다.
반드시 축을 L1 치수까지 삽입하여 사용해 주십시오. 축 관통 사용 가능 여부는 미스얼라이먼트를 고려하지 않았습니다. - 외경 54이상 제품은 클램프 분리가 가능합니다.
축 슬립 토크
- 하기의 표는 해당 커플링의 허용 토크보다 축 슬립 토크가 작은 경우에 실제 전달 가능한 토크 정보를 제공합니다.
- 축 슬립 토크가 커플링의 허용 토크 보다 작은 경우 실제 적용 되는 사용 토크 (모터 사양 및 부하율 확인)와 축 슬립 토크를 비교해 주십시오.
실제 사용 토크보다 축의 슬립토크가 작은 경우 커플링 사이즈를 키우거나, 키를 사용 해야 안전합니다. - 아래 슬립 토크는 시험조건(축의 공차, 조도, 표면처리, 구동축의 가감속 등)에 따라 차이가 있을 수 있습니다. 또한 체결볼트의 사양(재질 혹은 표면처리) 변경에 따라 감소할 수 있으니 사용 전에 반드시 실제 사용조건과 동일한 조건에서 테스트를 하는 것을 권장합니다.
| 제품번호 | 허용 토크 (N·m) |
내경별 Slip 토크 (N·m) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 4.5 | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 14 | 15 | 15.875 | 16 | ||
| SD□□-16C | 0.6 | 0.6 | |||||||||||||||||
| SD□□-19C | 0.9 | ||||||||||||||||||
| SD□□-22C | 1.2 | 1.1 | |||||||||||||||||
| SD□□-26C | 2.2 | 2 | 2 | ||||||||||||||||
| SD□□-31C | 4 | 3 | |||||||||||||||||
| SD□□-35C | 5 | 5 | |||||||||||||||||
| SD□□-39C | 6 | 5.5 | 6 | 6.5 | 7 | 9 | |||||||||||||
| SD□□-39C(3) | 9 | ||||||||||||||||||
| SD□□-42C | 8 | 4.5 | 6 | 8 | 10 | ||||||||||||||
| SD□□-42C(3) | 10 | ||||||||||||||||||
| SD□□-47C | 14 | 10 | 11 | 12 | |||||||||||||||
| 제품번호 | 허용 토크 (N·m) |
내경별 Slip 토크 (N·m) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 11 | 12 | 12.7 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 40 | 45 | 50 | ||
| SD□□-54C | 25 | ||||||||||||||||||||
| SD□□-64C | 40 | ||||||||||||||||||||
| SD□□-80C | 85 | ||||||||||||||||||||
| SD□□-90C | 180 | 100 | 110 | 130 | 150 | ||||||||||||||||
| SD□□-100C | 250 | 136 | 140 | 144 | 152 | 180 | 185 | 192 | 216 | 230 | 240 | 250 | |||||||||

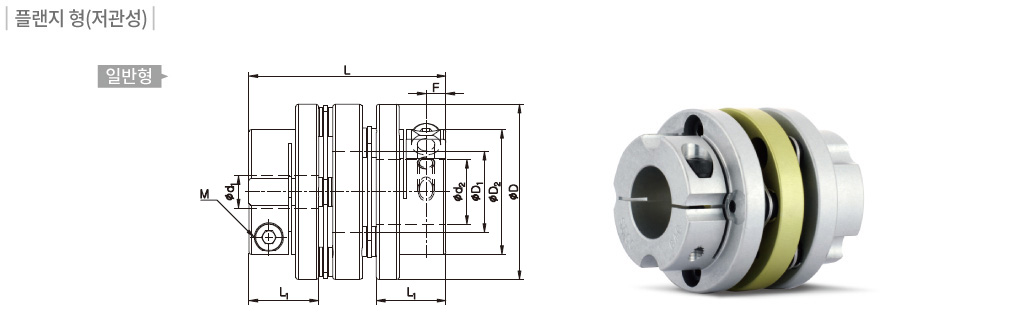

클램프 타입 – 플랜지 형(저관성)
규격 및 성능 (일반형)
| 제품 번호 | CAD | 치수 (±0.3mm) | 체결볼트 | 허용 토크 (N·m) |
최대 회전수 (min-1) |
관성 모멘트 (kg·m2) |
비틀림 강성 (N·m/rad) |
질량 (g) |
미스얼라이먼트허용치 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | L | L1 | F | 사이즈 | 체결 토크 (N·m) |
편각 (˚) |
편심 (mm) |
엔드 플레이 (mm) |
|||||||
| SDWB-35C | |
35 | 16.2 | 21.5 | 34.6 | 12.7 | 3.9 | M3 | 1.7 | 5 | 8,500 | 6.1×10-6 | 1,500 | 44 | 1.5 | 0.16 | ±0.4 |
| SDWD-35C | |
35 | 16.2 | 21.5 | 38.1 | 12.7 | 3.9 | M3 | 1.7 | 5 | 8,500 | 8.2×10-6 | 1,500 | 55 | 1.5 | 0.16 | ±0.4 |
| SDWA-42C | |
42.5 | 18 | 29.3 | 39.7 | 13.4 | 3.8 | M3 | 1.7 | 8 | 8,000 | 2.1×10-5 | 2,000 | 84 | 1.5 | 0.18 | ±0.5 |
| SDWA-42C(3) | |
42.5 | 18 | 29.3 | 40.3 | 13.4 | 3.8 | M3 | 1.7 | 10 | 8,000 | 2.1×10-5 | 2,000 | 84 | 1.5 | 0.18 | ±0.5 |
| SDWB-42C | |
42.5 | 18 | 29.3 | 44.2 | 13.4 | 3.8 | M3 | 1.7 | 8 | 8,000 | 2.4×10-5 | 2,000 | 94 | 1.5 | 0.18 | ±0.5 |
| SDWB-42C(3) | |
42.5 | 18 | 29.3 | 44.8 | 13.4 | 3.8 | M3 | 1.7 | 10 | 8,000 | 2.4×10-5 | 2,000 | 94 | 1.5 | 0.18 | ±0.5 |
| SDWA-47C | |
47 | 20.5 | 33/*38 | 45.6 | 16.7 | 5 | M4 | 3.5 | 14 | 7,500 | 3.6×10-5 | 4,000 | 120 | 1.5 | 0.2 | ±0.5 |
| SDWB-47C | |
47 | 20.5 | 33/*38 | 51.4 | 16.7 | 5 | M4 | 3.5 | 14 | 7,500 | 3.9×10-5 | 4,000 | 132 | 1.5 | 0.2 | ±0.5 |
| SDWA-54C | |
54 | 25 | 38.5 | 60.6 | 21.4 | 6.1 | M5 | 8 | 25 | 7,500 | 7.2×10-5 | 7,000 | 192 | 1.5 | 0.2 | ±0.5 |
| SDWA-64C | |
64 | 25.8 | 48 | 74.4 | 26 | 7.5 | M6 | 13 | 40 | 6,500 | 2.2×10-4 | 11,000 | 373 | 1.5 | 0.3 | ±0.5 |
- 관성모멘트 및 질량은 제품 번호 별 최대 내경일 때의 값입니다.
- 허용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)
- 47C 제품의 경우 내경 치수가 18mm 이상인 제품은 D2 치수는 *수치입니다.

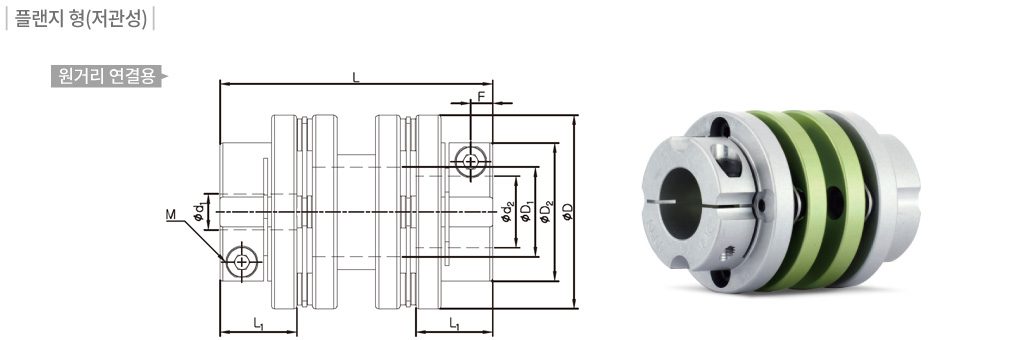

규격 및 성능 (원거리 연결용)
| 제품 번호 | CAD | 치수 (±0.3mm) | 체결볼트 | 허용 토크 (N·m) |
최대 회전수 (min-1) |
관성 모멘트 (kg·m2) |
비틀림 강성 (N·m/rad) |
질량 (g) |
미스얼라이먼트허용치 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | L | L1 | F | 사이즈 | 체결 토크 (N·m) |
편각 (˚) |
편심 (mm) |
엔드 플레이 (mm) |
|||||||
| SDAA-42C | |
42.5 | 18 | 29.3 | 50 | 13.4 | 3.8 | M3 | 1.7 | 8 | 8,000 | 2.7×10-5 | 2,000 | 105 | 1.5 | 0.18 | ±0.5 |
| SDAA-42C(3) | |
42.5 | 18 | 29.3 | 50.6 | 13.4 | 3.8 | M3 | 1.7 | 10 | 8,000 | 2.7×10-5 | 2,000 | 105 | 1.5 | 0.18 | ±0.5 |
| SDAB-42C | |
42.5 | 18 | 29.3 | 57.9 | 13.4 | 3.8 | M3 | 1.7 | 8 | 8,000 | 2.8×10-5 | 2,000 | 110 | 1.5 | 0.18 | ±0.5 |
| SDAB-42C(3) | |
42.5 | 18 | 29.3 | 58.5 | 13.4 | 3.8 | M3 | 1.7 | 10 | 8,000 | 2.8×10-5 | 2,000 | 110 | 1.5 | 0.18 | ±0.5 |
| SDAC-42C | |
42.5 | 18 | 29.3 | 67.3 | 13.4 | 3.8 | M3 | 1.7 | 8 | 8,000 | 2.9×10-5 | 2,000 | 115 | 1.5 | 0.18 | ±0.5 |
| SDAC-42C(3) | |
42.5 | 18 | 29.3 | 67.9 | 13.4 | 3.8 | M3 | 1.7 | 10 | 8,000 | 2.9×10-5 | 2,000 | 115 | 1.5 | 0.18 | ±0.5 |
| SDAA-47C | |
47 | 20 | 33/*38 | 63.8 | 16.7 | 5 | M4 | 3.5 | 14 | 7,500 | 4.5×10-5 | 4,000 | 152 | 1.5 | 0.2 | ±0.5 |
| SDAB-47C | |
47 | 20 | 33/*38 | 90.7 | 16.7 | 5 | M4 | 3.5 | 14 | 7,500 | 5.1×10-5 | 4,000 | 172 | 1.5 | 0.2 | ±0.5 |
| SDAA-54C | |
54 | 24.3 | 38.5 | 76 | 21.4 | 6.1 | M5 | 8 | 25 | 7,500 | 9.0×10-5 | 7,000 | 240 | 1.5 | 0.2 | ±0.5 |
| SDAB-54C | |
54 | 24.3 | 38.5 | 89.9 | 21.4 | 6.1 | M5 | 8 | 25 | 7,500 | 1.1×10-4 | 7,000 | 266 | 1.5 | 0.2 | ±0.5 |
| SDA-64C | |
64 | 25.8 | 48 | 89.9 | 26 | 7.5 | M6 | 13 | 40 | 6,500 | 2.7×10-4 | 11,000 | 450 | 1.5 | 0.3 | ±0.5 |
- 관성모멘트 및 질량은 제품 번호 별 최대 내경일 때의 값입니다.
- 비 표준 규격의 원거리 연결용 디스크 커플링도 주문 제작 가능 합니다.
- 허용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)
- 47C 제품의 경우 내경 치수가 18mm 이상인 제품은 D2 치수는 *수치입니다.
표준 내경
| 제품 번호 | 표준 내경 (d1, d2) (mm) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 14 | 15 | 15.875 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | |
| SD□□-35C | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||||
| SD□□-42C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
| SD□□-47C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| SD□□-54C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
| SD□□-64C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | |||||||||
- 사용 축의 공차는 h7을 추천합니다.
- 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
- 키홈 추가 가공이 가능합니다.
- ★ 표기된 내경은 커플링의 내부 부품과의 간섭으로 인해 축을 관통해 사용하실 수 없습니다.
반드시 축을 L1 치수까지 삽입하여 사용해 주십시오. 축 관통 사용 가능 여부는 미스얼라이먼트를 고려하지 않았습니다.
축 슬립 토크
- 하기의 표는 해당 커플링의 허용 토크보다 축 슬립 토크가 작은 경우에 실제 전달 가능한 토크 정보를 제공합니다.
- 축 슬립 토크가 커플링의 허용 토크 보다 작은 경우 실제 적용 되는 사용 토크 (모터 사양 및 부하율 확인)와 축 슬립 토크를 비교해 주십시오.
실제 사용 토크보다 축의 슬립토크가 작은 경우 커플링 사이즈를 키우거나, 키를 사용 해야 안전합니다. - 아래 내경 별 슬립토크는 시험 조건 (축의 공차, 조도, 표면처리, 구동축의 가감속 등)에 따라 차이가 있을 수 있습니다. 또한 체결볼트의 사양(재질 혹은 표면처리) 변경에 따라 감소할 수 있으니 사용 전에 반드시 실제 사용조건과 동일한 조건에서 테스트를 하는 것을 권장합니다.
| 제품번호 | 허용 토크 (N·m) |
내경별 Slip 토크 (N·m) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 14 | 15 | 15.875 | 16 | 17 | 18 | 19 | 20 | 21 | ||
| SD□□-35C | 5 | 3.2 | 3.5 | 3.8 | |||||||||||||||||
| SD□□-42C | 8 | 3 | 3 | 3.5 | 4 | 6 | 7 | 9 | 9.5 | 10 | |||||||||||
| SD□□-42C(3) | 10 | ||||||||||||||||||||
| SD□□-47C | 14 | 10 | 11 | 12 | 14 | ||||||||||||||||
| SD□□-54C | 25 | ||||||||||||||||||||
| SD□□-64C | 40 | 36 | 37 | ||||||||||||||||||
