커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SFC Series
우레탄 플렉서블 커플링
세트스크류 타입

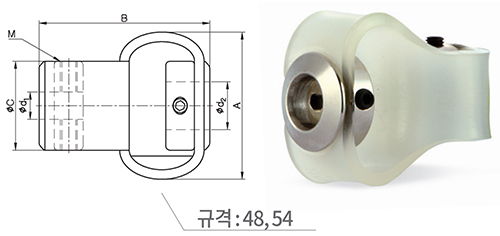

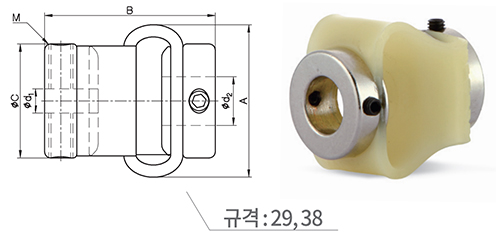

규격 및 성능
| 제품 번호 |
CAD | 치수 (±2mm) | 체결 볼트 | 최대 토크 (N·m) |
최대 회전수 (min-1) |
질량 (g) |
미스얼라이먼트허용치 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | 사이즈 | 체결 토크 (N·m) |
편각 (˚) |
편심 (mm) |
엔드 플레이 (mm) |
|||||
| SFC-29 |  |
25 | 28 | 18.7 | M4 | 1.7 | 0.35 | 3,000 | 19 | 10 | 2 | 1.5 |
| SFC-38 | |
32 | 35 | 23 | M4 | 1.7 | 1.35 | 3,000 | 38 | 10 | 2.5 | 2 |
| SFC-48 | |
43 | 50 | 26.5 | M5 | 4 | 1.8 | 3,000 | 60 | 12 | 2.5 | 2 |
| SFC-54 | |
50 | 59 | 29.5 | M6 | 7 | 4.5 | 3,000 | 140 | 12 | 3 | 2 |
표준 내경
| 제품번호 | 표준 내경 (d1, d2) (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 8 | 10 | 12 | 14 | 15 | 16 | |
| SFC-29 | ● | ● | ● | ● | ● | ||||
| SFC-38 | ● | ● | ● | ● | |||||
| SFC-48 | ● | ● | ● | ● | |||||
| SFC-54 | ● | ● | ● | ● | ● | ||||
※ SFC Series 전 제품은 키홈 추가가공이 불가능합니다.
