커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SHD Series
고토크 전달용 디스크 커플링

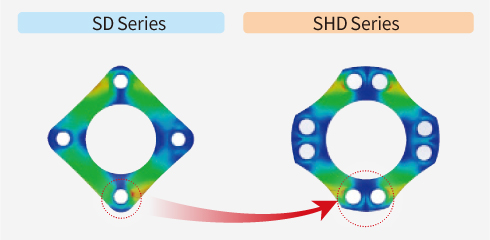

판스프링 형상 개선
응력이 집중되는 판 스프링의 조립용 홀을 두 배로 늘려 해당 위치에서의 응력을 분산시킴으로써 강도를 높이고 동시에 강성을 향상시키는 효과가 있음.
본체(Body) 재질의 내구성 향상
- SD Series 본체 재질
- 20 계열 알루미늄 합금
- SHD Series 본체 재질
- 70 계열 알루미늄 합금
| Ratio (= AL7075 / AL2024) | |
|---|---|
| 항복 강도 | 1.7 ~ 1.8 |
| 인장 강도 | 1.3 ~ 1.4 |
| 전단 강도 | 1.15 ~ 1.2 |
| 피로 강도 | 1.15 ~ 1.2 |
