SHD Double Disk - 성일기공

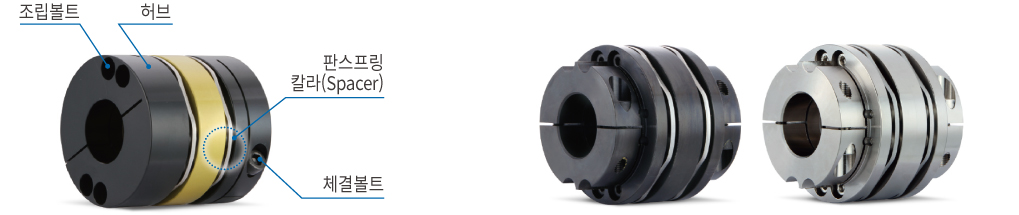

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

※ 무전해 니켈도금 처리된 제품도 공급 가능합니다.

주요 용도 : 직교 좌표 로봇, 벨트 드라이브, 공작기계, 인덱스테이블, 물류 설비, 서보 프레스

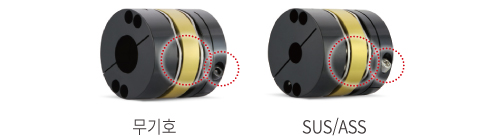

알루미늄 합금/스틸 바디 재질의 디스크 커플링을 사용하시는 고객님들 중 산화철피막 처리된 볼트/칼라의 부식을 우려하시는 분들은 조립부품의 재질 및 표면처리 변경이 가능하니 아래 내용을 참고 바랍니다.

표기	재질	표면처리
무기호	스틸	흑색산화피막
SUS/ASS	스테인리스 스틸	–

주의사항 : 축 체결 볼트의 재질 또는 표면처리를 변경할 경우 체결력(축 슬립토크)이 저하 될 수 있습니다.

※ 클램프 분리가 가능한 형번은 규격/사양 표에 별도 표기

※ 제품의 정확한 외형 확인이 필요하신 경우, 당사 홈페이지 규격표 상단 또는 기술자료 섹션에 안내된 표준품 도면 파일을 참고해주시기 바랍니다.

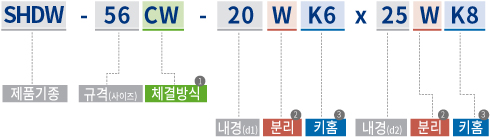

규격 정보에 클램프 분리 가능 여부가 표기되어 있습니다. 주문 방법을 확인해 주십시오.
SHD 모델의 일반 클램프 타입 (규격 50C – 110C) 는 허브당 체결볼트가 1ea 이나, 클램프 분리형 제품은 아래와 같이 체결 볼트가 2ea 입니다.

본체가 스틸로 구성된 제품 (사이즈 : 126, 144)의 표준 표면처리는 흑색산화피막입니다.
부식이 우려되는 고객님께서는 무전해 니켈도금 처리 주문이 가능하며 주문 방법은 아래와 같습니다.
(제품 규격 뒤에 “NI” 표기 요망)

SHDW-126C-NI-30-40
무전해 니켈 도금 바디 제품을 구성하고 있는 기타 부속품 (칼라, 조립볼트, 체결볼트) 또한 무전해 니켈 도금 처리 제품으로 제공됩니다.
주의사항 : 축 체결 볼트의 재질 또는 표면처리를 표준(SCM435, 흑색산화피막)으로부터 변경할 경우 체결력(축 슬립토크)이 저하 될 수 있습니다.
