커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SOH Series SOH Series(메인)

올드햄 커플링 (폴리아세탈 스페이서 / 일반환경용)

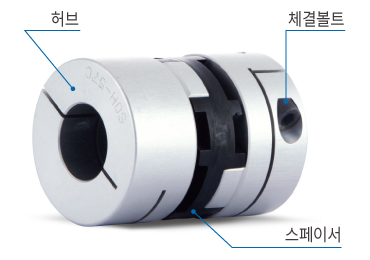

구조 및 재질
구조 재질 표면처리
허브 고강도 알루미늄 합금 아노다이징
스페이서 폴리아세탈 –
체결볼트 SCM435 흑색산화피막
  • 제품번호 SOH-6,8,10,12 (세트스크류) 및 SOHM-12C (클램프)는 별도 표면처리 하지 않습니다.
특징 및 용도
높은 토크 전달력 (내구성) ○
비틀림 강성 △
진동 흡수/감쇠 ○
비정렬 흡수 ☆
전기 절연 ○
낮은 편심 반력 ☆
내유성 △
적용 모터 서보 △
스테핑 ○
엔코더 ○
범용 ☆
사용 온도 -20℃ ~ 80℃

주요 용도 : 파트 피더, 직교 좌표 로봇, 물류 컨베어 등

사용 주변 온도 보정 계수

SOH Series 는 온도에 따른 보정계수를 상용/최대 토크에 적용하여 선정해 주셔야 합니다.

주위 온도 온도 보정 계수
-20 ℃ ~ 30 ℃ 1.0
30 ℃ ~ 40 ℃ 0.8
40 ℃ ~ 60 ℃ 0.7
60 ℃ ~ 80 ℃ 0.55
체결 방식
세트스크류 타입 일반 △
키홈 △
클램프 타입 일반 △
클램프 분리 △
키홈 △
테이퍼 타입 X

※ 클램프 분리가 가능한 형번은 규격/사양 표에 별도 표기

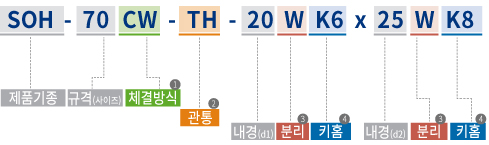

주문 방법
① 체결방식
무기호
세트스크류 타입
C
일반 클램프 타입
CW
클램프 분리 타입

② 관통
무기호
일반
TH
스페이서 관통

③ 분리
무기호
해당 내경 클램프 분리 하지 않음
W
해당 내경 클램프 분리
(클램프 타입일 때만 유효함)

④ 키홈
무기호
해당 내경 키홈 없음
K(치수)
해당 내경에 기입된 치수 규격의 키홈 가공
