커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SOH Series SOH Series(메인)

올드햄 커플링 (폴리아세탈 스페이서 / 일반환경용)

  • SOH – 2D (.dwg)
  • SOH – 3D (.step)

클램프 타입

규격 및 성능

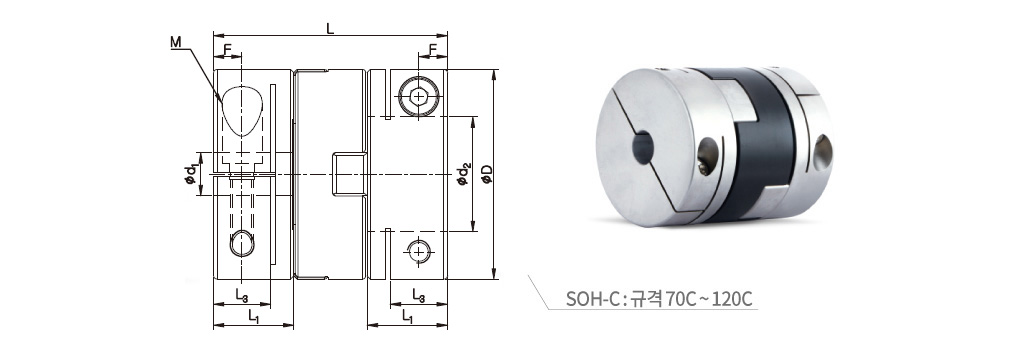

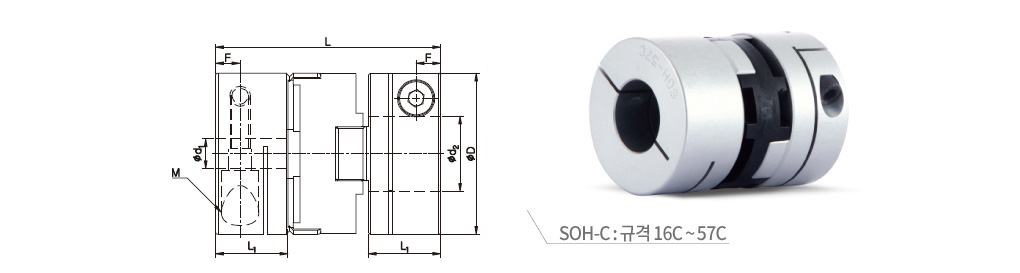

SOH-C

제품 번호 CAD 치수 (±0.3mm) 체결볼트 상용
토크
(N·m) 		최대
토크
(N·m)		 최대
회전수
(min-1)		 관성
모멘트
(kg·m2) 		비틀림
강성
(N·m/rad) 		질량
(g)		 미스얼라이먼트허용치 클램프
분리
D L L1 L3 F 사이즈 체결
토크
(N·m)		 편각
(˚)		 편심
(mm)		 엔드
플레이
(mm)
SOH-16C 16 23.9 7.7 – 2.7 M2.6 1 1 2 13,000 3.1×10-7 65 8.5 1.5 1 0.1 X
SOH-20C 20 25.7 8 – 2.8 M2.6 1 1.5 3 11,000 8.2×10-7 120 14.2 1.5 1.5 0.1 X
SOH-25C 25.5 32 10.2 – 3.5 M3 1.7 2.5 5 10,000 2.7×10-6 200 29.3 1.5 2 0.1 X
SOH-32C 32 44.7 14.4 – 4.9 M4 3.5 7 14 9,000 9.2×10-6 620 59.6 1.5 2.5 0.15 X
SOH-43C 43 52 16.5 – 5.8 M5 8 12.5 25 8,000 3.4×10-5 1,200 127 1.5 3 0.15 X
SOH-53C 53 58.3 19.5 – 6.3 M5 8 20 40 7,000 9.1×10-5 1,400 217 1.5 3.2 0.2 X
SOH-57C 57 76.2 26.9 – 7.7 M6 13 34 68 6,000 1.6×10-4 2,600 329 1.5 3.5 0.2 X
SOH-70C 73 81.5 28 20 10 M8 30 65 130 4,500 5.4×10-4 5,000 670 1.5 3.5 0.3 ○
SOH-90C 88 97 33.5 25 12 M10 50 105 210 4,500 1.2×10-3 7,500 1,240 1.5 4 0.35 ○
SOH-120C 118 138 40.5 26.5 13 M12 90 200 400 3,500 6.5×10-3 14,000 2,600 1.5 4.5 0.4 ○
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경일 때의 값입니다.
  • 주변 온도가 30℃ 이상일 때는 온도 보정계수로 상용/최대 토크 값을 보정해 주십시오.
  • 최대토크/상용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)

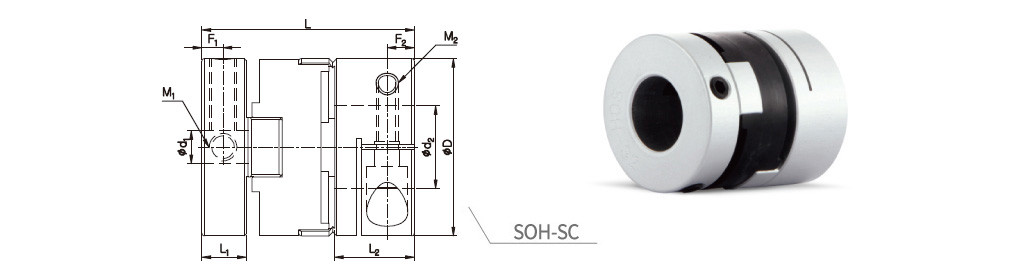

SOH-SC (조합형)

제품 번호 CAD 치수 (±0.3mm) 체결볼트 상용
토크
(N·m) 		최대
토크
(N·m)		 최대
회전수
(min-1)		 관성
모멘트
(kg·m2) 		비틀림
강성
(N·m/rad) 		질량
(g)		 미스얼라이먼트허용치
D L L1 L2 F1 F2 사이즈
(M1)		 체결
토크
(N·m)		 사이즈
(M2)		 체결
토크
(N·m)		 편각
(˚)		 편심
(mm)		 엔드
플레이
(mm)
SOH-16SC 16 20.9 4.7 7.7 2.2 2.7 M3 0.7 M2.6 1 1 2 13,000 2.9×10-7 65 7.5 1.5 1 0.1
SOH-20SC 20 22.8 5.1 8 2.4 2.8 M4 1.7 M2.6 1 1.5 3 11,000 7.2×10-7 120 12.6 1.5 1.5 0.1
SOH-25SC 25.5 28.7 6.9 10.2 3.1 3.5 M4 1.7 M3 1.7 2.5 5 10,000 2.6×10-6 200 26 1.5 2 0.1
SOH-32SC 32 38.3 8 14.4 3.8 4.9 M5 4 M4 3.5 7 14 9,000 7.8×10-6 620 50.3 1.5 2.5 0.2
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경 일 때의 값입니다.
  • 주변 온도가 30℃ 이상일 때는 온도 보정계수로 상용/최대 토크 값을 보정해 주십시오.
  • 최대토크/상용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)
  • 체결볼트 사이즈 및 체결토크 수치: 세트스크류 허브 / 클램프 허브 순서로 기재 되었습니다.
표준 내경
제품 번호 표준 내경 (d1, d2) (mm)
3 4 5 6 6.35 8 9 9.525 10 11 12 14 15 16 18 19 20 22 24 25 25.4 28
SOH-16□□ ● ● ● ●
SOH-20□□ ● ● ● ● ●
SOH-25□□ ● ● ● ● ● ● ●
SOH-32□□ ● ● ● ● ● ● ● ● ● ●
SOH-43□□ ● ● ● ● ● ● ● ● ● ● ●
SOH-53□□ ● ● ● ● ● ● ● ● ● ● ● ●
SOH-57□□ ● ● ● ● ● ● ● ● ● ●
제품 번호 표준 내경 (d1, d2) (mm)
15 16 18 19 20 22 24 25 25.4 28 30 32 35 40 42 45 50 55 60
SOH-70□□ ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SOH-90□□ ● ● ● ● ● ● ● ● ● ● ● ● ●
SOH-120□□ ● ● ● ● ● ● ● ● ● ● ● ●
  • 사용 축의 공차는 h7을 추천합니다.
  • 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
  • 키홈 추가 가공이 가능합니다.
축 슬립 토크
  • 하기의 표는 해당 커플링의 최대 토크보다 축 슬립 토크가 작은 경우에 실제 전달 가능한 토크 정보를 제공합니다.
  • 축 슬립 토크가 커플링의 최대 토크 보다 작은 경우 실제 적용 되는 사용 토크 (모터 사양 및 부하율 확인)와 축 슬립 토크를 비교해 주십시오.
    실제 사용 토크보다 축의 슬립토크가 작은 경우 커플링 사이즈를 키우거나, 키를 사용 해야 안전합니다.
  • 아래 슬립 토크는 시험조건(축의 공차, 조도, 표면처리, 구동축의 가감속 등)에 따라 차이가 있을 수 있습니다. 또한 체결볼트의 사양(재질 혹은 표면처리) 변경에 따라 감소할 수 있으니 사용 전에 반드시 실제 사용조건과 동일한 조건에서 테스트를 하는 것을 권장합니다.
제품번호 최대 토크
(N·m)		 내경별 Slip 토크 (N·m)
3 4 5 6 6.35 8 9.525 10 11 12 14 15 16 18 19 20
SOH-16C 2 0.5 1
SOH-20C 3 1 2.9
SOH-25C 5 3 4.5
SOH-32C 14 5.5 6.5 8 10 11 12
SOH-43C 25 22
SOH-53C 40 25 30
SOH-57C 68 42 55 65
제품번호 최대 토크
(N·m)		 내경별 Slip 토크 (N·m)
15 16 18 19 20 22 24 25 28 30 35 40 42 45 50
SOH-70C 130
SOH-90C 210 150 180
SOH-120C 400 200 250 275 300 320 330 350 380
