커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SOH Series SOH Series(메인)
올드햄 커플링 (PEEK 스페이서 / 진공환경용)

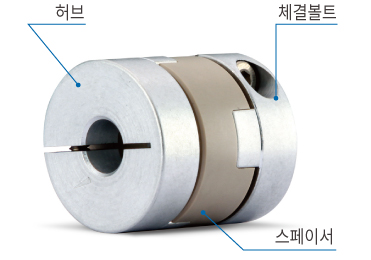

구조 및 재질
| 구조 | 재질 | 표면처리 |
|---|---|---|
| 허브 | 고강도 알루미늄 합금 | – |
| 스페이서 | PEEK | – |
| 체결볼트 | STS304 | – |
특징 및 용도
| 낮은 Outgas 방출 | ☆ |
|---|---|
| 높은 토크 전달력 (내구성) | ○ |
| 비틀림 강성 | △ |
| 내 약품성 | ○ |
| 비정렬 흡수 | ☆ |
| 전기 절연 | ☆ |
| 낮은 편심 반력 | ☆ |
| 사용 온도 | -20℃ ~ 120℃ |
주요 용도 : 반도체 및 OLED 제조용 진공 장비, 고온 환경 장비, 클린룸
SOHMP의 장점
- 극 미량의 Outgas 가 방출되기 때문에 진공장비에 최적입니다. (Outgas 측면에서는 VESPEL 보다 유리 합니다.)
- 고온 또는 클린룸 환경에 적합합니다.
PEEK의 물성치
| 구분 | 항목 | 시험방법 | 값 | 단위 |
|---|---|---|---|---|
| 물성 | 밀도 | ISO 1183-1 | 1.31 | g/㎤ |
| 열속성 | 하중변형온도 (1.8 MPa) |
ISO 75-1 | 160 | ℃ |
| 열팽창계수 (23 – 150℃) |
– | 55×10-6 | m/m·K | |
| 기계적 성질 |
인장강도 | ISO 527-1 | 115 | MPa |
| 인장율 | ISO 527-1 | 5 | % | |
| 로크웰 경도 | ISO 2039-2 | M105 |
주문 방법
① 키홈
- 무기호
- 해당 내경 키홈 없음
- K(치수)
- 해당 내경에 기입된 치수 규격의 키홈 가공
