커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SOH Series SOH Series(메인)

올드햄 커플링 (폴리아세탈 스페이서 / 일반환경용)

  • SOH – 2D (.dwg)
  • SOH – 3D (.step)

세트스크류 타입

규격 및 성능

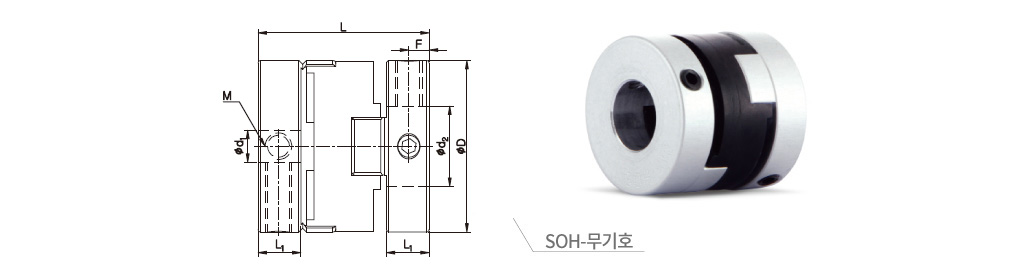

SOH-무기호

제품 번호 CAD 치수 (±0.3mm) 체결볼트 상용
토크
(N·m) 		최대
토크
(N·m)		 최대
회전수
(min-1)		 관성
모멘트
(kg·m2) 		비틀림
강성
(N·m/rad) 		질량
(g)		 미스얼라이먼트허용치
D L L1 F 사이즈 체결토크
(N·m)		 편각
(˚)		 편심
(mm)		 엔드
플레이
(mm)
SOH-6 5.9 8.4 2.5 1.3 M2 0.3 0.2 0.4 22,000 2.5 x 10-9 5 0.5 1.5 0.5 0.05
SOH-8 7.9 9.8 2.5 1.3 M2 0.3 0.5 1 20,000 8.4 x 10-9 10 0.9 1.5 0.7 0.05
SOH-10 9.9 10.4 2.9 1.5 M2 0.3 0.7 1.4 18,000 2.4 x 10-8 25 1.7 1.5 0.9 0.05
SOH-12 11.9 14.5 3.9 2 M3 0.7 0.9 1.8 15,000 6.3 x 10-8 55 3 1.5 1 0.05
SOH-16 16 17.9 4.7 2.2 M3 0.7 1 2 13,000 2.4×10-7 65 7 1.5 1 0.1
SOH-20 20 19.9 5.1 2.4 M4 1.7 1.5 3 11,000 6.4×10-7 120 12 1.5 1.5 0.1
SOH-25 25.5 25.4 6.9 3.1 M4 1.7 2.5 5 10,000 2.2×10-6 200 24 1.5 2 0.1
SOH-32 32 31.9 8 3.8 M5 4 7 14 9,000 6.3×10-6 620 41 1.5 2.5 0.2
SOH-43 43 52 16.5 7.1 M5 4 12.5 25 8,000 3.7×10-5 1,200 135 1.5 3 0.15
SOH-53 53 58.3 19.5 7.5 M6 7 20 40 7,000 1.0×10-4 1,400 228 1.5 3.2 0.15
SOH-57 57 76.2 26.9 9.9 M8 15 34 68 6,000 1.8×10-4 2,600 345 1.5 3.5 0.2
SOH-70 73 75.5 25 12.2 M8 15 65 130 4,500 4.5×10-4 5,000 567 1.5 3.5 0.2
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경 일 때의 값입니다.
  • 주변 온도가 30℃ 이상일 때는 온도 보정계수로 상용/최대 토크 값을 보정해 주십시오.
  • 최대토크/상용토크는 커플링 자체 내구성과 관련된 값입니다.
    (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다. Set Screw 타입의 경우 체결력이 취약하오니, 키 방식 등을 활용바랍니다.)

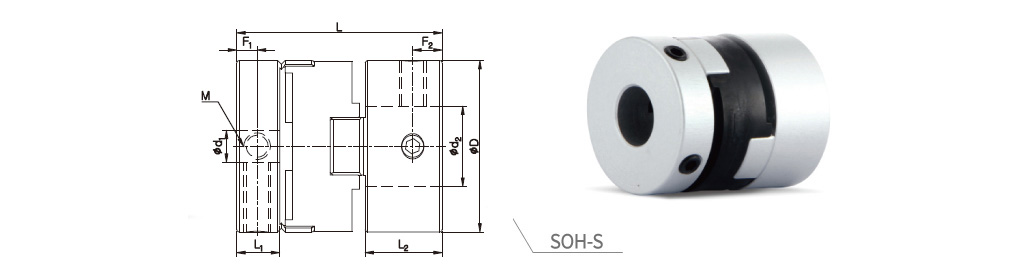

SOH-S

제품 번호 CAD 치수 (±0.3mm) 체결볼트 상용
토크
(N·m) 		최대
토크
(N·m)		 최대
회전수
(min-1)		 관성
모멘트
(kg·m2) 		비틀림
강성
(N·m/rad) 		질량
(g)		 미스얼라이먼트허용치
D L L1 L2 F1 F2 사이즈 체결
토크
(N·m)		 편각
(˚)		 편심
(mm)		 엔드
플레이
(mm)
SOH-16S 16 20.9 4.7 7.7 2.2 3.8 M3 0.7 1 2 13,000 2.7×10-7 65 7.9 1.5 1 0.1
SOH-20S 20 22.8 5.1 8 2.4 3.6 M4 1.7 1.5 3 11,000 7.5×10-7 120 13 1.5 1.5 0.1
SOH-25S 25.5 28.7 6.9 10.2 3.1 4.9 M4 1.7 2.5 5 10,000 2.6×10-6 200 27.2 1.5 2 0.1
SOH-32S 32 38.3 8 14.4 3.8 5.5 M5 4 7 14 9,000 8.1×10-6 620 52 1.5 2.5 0.2
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경 일 때의 값입니다.
  • 주변 온도가 30℃ 이상일 때는 온도 보정계수로 상용/최대 토크 값을 보정해 주십시오.
  • 최대토크/상용토크는 커플링 자체 내구성과 관련된 값입니다.
    (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다. Set Screw 타입의 경우 체결력이 취약하오니, 키 방식 등을 활용바랍니다.)

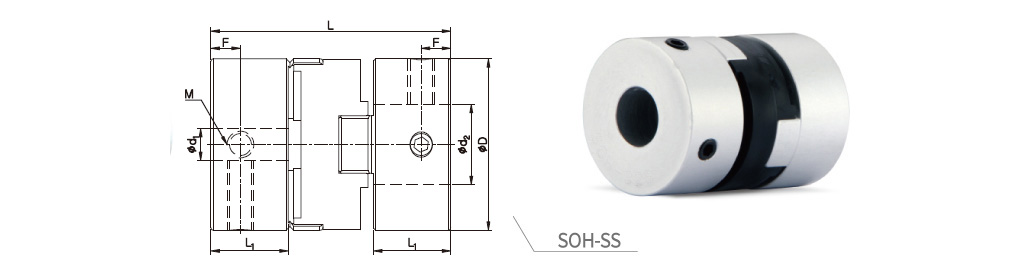

SOH-SS

제품 번호 CAD 치수 (±0.3mm) 체결볼트 상용
토크
(N·m) 		최대
토크
(N·m)		 최대
회전수
(min-1)		 관성
모멘트
(kg·m2) 		비틀림
강성
(N·m/rad) 		질량
(g)		 미스얼라이먼트허용치
D L L1 F 사이즈 체결
토크
(N·m)		 편각
(˚)		 편심
(mm)		 엔드
플레이
(mm)
SOH-8SS 7.9 12.6 4.6 2.3 M3 0.7 0.5 1 20,000 1.3 x 10-8 10 1.5 1.5 0.7 0.05
SOH-16SS 16 23.9 7.7 3.8 M3 0.7 1 2 13,000 3.4×10-7 65 9.3 1.5 1 0.1
SOH-20SS 20 25.7 8 3.6 M4 1.7 1.5 3 11,000 8.9×10-7 120 15 1.5 1.5 0.1
SOH-25SS 25.5 32 10.2 4.9 M4 1.7 2.5 5 10,000 2.9×10-6 200 31 1.5 2 0.1
SOH-32SS 32 44.7 14.4 5.5 M5 4 7 14 9,000 9.5×10-6 620 63 1.5 2.5 0.2
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경 일 때의 값입니다.
  • 주변 온도가 30℃ 이상일 때는 온도 보정계수로 상용/최대 토크 값을 보정해 주십시오.
  • 최대토크/상용토크는 커플링 자체 내구성과 관련된 값입니다.
    (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다. Set Screw 타입의 경우 체결력이 취약하오니, 키 방식 등을 활용바랍니다.)
표준 내경
제품 번호 표준 내경 (d1, d2) (mm)
1 1.5 2 2.5 3 4 4.5 5 6 6.35 8 9 9.525 10 11 12 14 15
SOH-6□□ ● ● ●
SOH-8□□ ● ● ● ●
SOH-10□□ ● ● ●
SOH-12□□ ● ● ● ●
SOH-16□□ ● ● ● ●
SOH-20□□ ● ● ● ● ●
SOH-25□□ ● ● ● ● ● ● ●
SOH-32□□ ● ● ● ● ● ● ● ● ● ●
제품 번호 표준 내경 (d1, d2) (mm)
8 9 9.525 10 11 12 14 15 16 18 19 20 22 24 25 25.4 28 30 32 35
SOH-43□□ ● ● ● ● ● ● ● ● ● ● ●
SOH-53□□ ● ● ● ● ● ● ● ● ● ● ● ●
SOH-57□□ ● ● ● ● ● ● ● ● ● ●
SOH-70 ● ● ● ● ● ● ● ● ● ● ● ● ●
  • 사용 축의 공차는 h7을 추천합니다.
  • 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.) – ※ 예외품목: SOH-6□□, SOH-8□□, SOH-10□□, SOH-12□□
  • 키홈 추가 가공이 가능합니다.
