커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SRB Series SRB Series(메인)
레이디얼 빔 커플링 (스테인리스 스틸)
구조 및 재질
일반형
| 구조 | 재질 | 표면처리 |
|---|---|---|
| 본체 | 스테인리스 스틸 | – |
| 체결볼트 | STS304 | – |
공간절약형
| 구조 | 재질 | 표면처리 |
|---|---|---|
| 본체 | 스테인리스 스틸 | – |
| 체결볼트 | STS304 | – |
특징 및 용도
- 레이디얼 빔 커플링은 금속일체형 커플링으로 백래쉬가 없으며 슬릿구조를 통해 비정렬을 흡수합니다.
- SRBS Series 는 스테인리스 스틸 재질을 채택하여 내식성을 향상시킨 제품입니다. (단, 사용 및 보관 환경에 따라 녹이 발생 할 수 있습니다.)
| SRBS | SRBMS | ||
|---|---|---|---|
| 백래쉬 제로 (정밀도) | ☆ | ☆ | |
| 높은 토크 전달력 (내구성) | △ | △ | |
| 비틀림 강성 | ○ | ○ | |
| 진동 흡수/감쇠 | – | – | |
| 비정렬 흡수 | ○ | △ | |
| 내식성 | ☆ | ☆ | |
| 적용 모터 | 서보 | ○ | ○ |
| 스테핑 | ○ | ○ | |
| 엔코더 | ○ | ○ | |
| 범용 | – | – | |
주요 용도 : UVW 스테이지, XY 스테이지, 파트피더, 엔코더, 내식성이 요구되는 환경
릴리프 구조
비정렬 발생시 내부 간섭에 의한 파손을 막기위해 릴리프 가공이 되어 있습니다.
슬릿 라운딩 처리
슬릿에서의 응력 집중을 피하기 위해 라운딩 처리되어 있습니다.
체결 방식
| 세트스크류 타입 | 일반 | ○ |
|---|---|---|
| 키홈 | ○ | |
| 클램프 타입 | 일반 | ○ |
| 클램프 분리 | X | |
| 키홈 | ○ | |
| 테이퍼 타입 | X | |

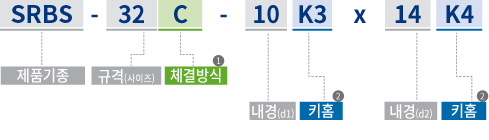

주문 방법
① 체결방식
- 무기호
- 세트스크류 타입
- C
- 일반 클램프 타입
② 키홈
- 무기호
- 해당 내경 키홈 없음
- K(치수)
- 해당 내경에 기입된 치수 규격의 키홈 가공
