커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SRG Series SRG Series(메인)

리지드 커플링

구조 및 재질

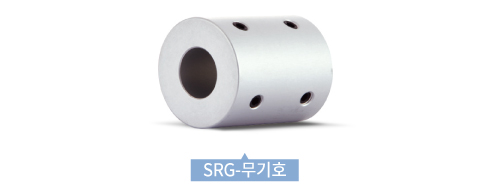

세트스크류 타입

구조 재질 표면처리
본체 고강도 알루미늄 합금 아노다이징
체결볼트 SCM435 흑색산화피막

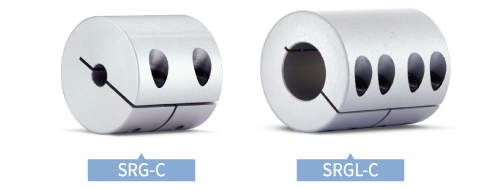

클램프 타입

구조 재질 표면처리
본체 고강도 알루미늄 합금 아노다이징
체결볼트 SCM435 흑색산화피막
특징 및 용도
  • 리지드 커플링은 금속일체형 커플링으로 백래쉬가 없고 동력/모션에 대한 손실이 전혀 없습니다.
  • 비정렬을 흡수할 수 있는 구조/기능이 없기 때문에 반드시 축 간 정렬을 정확하게 Set-up 해 주십시오.
백래쉬 제로 (정밀도) ☆
높은 토크 전달력 (내구성) ○
비틀림 강성 ☆
진동 흡수/감쇠 –
비정렬 흡수 –
적용 모터 서보 ○
스테핑 ○
엔코더 –
범용 –
체결 방식
세트스크류 타입 일반 ○
키홈 ○
클램프 타입 일반 ○
클램프 분리 ○
키홈 ○
테이퍼 타입 X

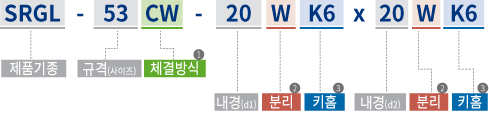

주문 방법
① 체결방식
무기호
세트스크류 타입
C
일반 클램프 타입
CW
클램프 분리 타입

② 분리
무기호
해당 내경 클램프 분리 하지 않음
W
해당 내경 클램프 분리

③ 키홈
무기호
해당 내경 키홈 없음
K(치수)
해당 내경에 기입된 치수 규격의 키홈 가공
