커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SRGP Series SRG Series(메인)
초 고강성 리지드 커플링 (스틸 바디)

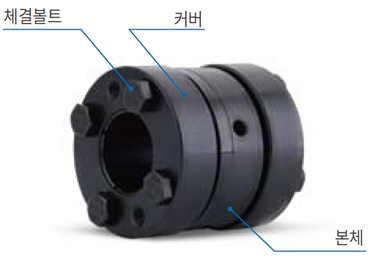

구조 및 재질
| 구조 | 재질 | 표면처리 |
|---|---|---|
| 본체 | S45C (조질처리) |
흑색산화피막 |
| 커버 | S45C (조질처리) |
흑색산화피막 |
| 체결볼트 | SCM435 | 흑색산화피막 |
- 표준 표면처리 외 다른 사양이 필요하신 경우 고객센터로 문의하시기 바랍니다.
특징 및 용도
| 백래쉬 제로(정밀도) | ☆ |
|---|---|
| 높은 토크 전달력 | ☆ |
| 비틀림 강성 | ☆☆ |
| 진동 흡수/감쇠 | – |
| 비정렬 흡수 | – |
- 리지드 커플링은 금속일체형 커플링으로 백래쉬가 없고 동력/모션에 대한 손실이 전혀 없습니다.
- 비정렬을 흡수할 수 있는 구조/기능이 없기 때문에 반드시 축 간 정렬을 정확하게 Set-up해 주십시오.
- 회전축을 중심으로 대칭구조를 지니고 있기 때문에 밸런싱 특성이 우수합니다.
- 특히 SRG P series는 내, 외경을 동시가공하여 정밀한 설치가 가능합니다.
체결 방식
| 세트스크류 타입 | 일반 | X |
|---|---|---|
| 키홈 | X | |
| 클램프 타입 | 일반 | X |
| 클램프 분리 | X | |
| 키홈 | X | |
| 테이퍼 타입 | ○ | |
주문 방법
설치방법
- ① 커플링의 내면과 축의 외면을 깨끗이 닦은 후 오일을 얇게 도포해 주세요. 단, 실리콘 또는 몰리브덴 성분이 함유된 오일은 사용을 절대 금지합니다.
- ② 권장 축 삽입 길이(L1)치수에 맞춰 축을 삽입하여 주십시오.

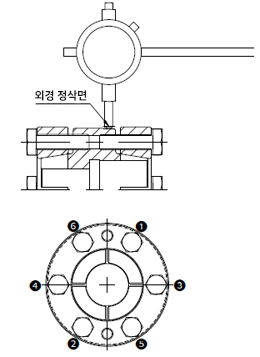

- ③ 외경 정삭면에 다이얼 게이지를 접촉한 후 축을 회전시켰을 때 게이지 값의 변화량이 0가 되도록 조정하면서 체결볼트(권장 체결 토크의 ⅛ )를 체결해 주세요. 이때 균일한 토크로 체결하기 위하여 토크 렌치 사용을 적극 추천합니다.
- ④ 그림과 같은 순서로 체결 토크를 서서히 증가시키면서(권장 체결 토크의 ¼, ½) 볼트를 체결해 주십시오.
- ⑤ 토크 렌치를 이용하여 권장 체결 토크로 모든 볼트가 고정될 때까지 반복 체결 후 축을 서서히 돌려가며 다이얼 게이지의 값을 확인합니다.
- ⑥ 같은 순서로 반대 축도 설치해 주십시오.
