커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SRGP Series SRG Series(메인)

초 고강성 리지드 커플링 (스틸 바디)

  • SRG – 2D (.dwg)
  • SRG – 3D (.step)

테이퍼 타입

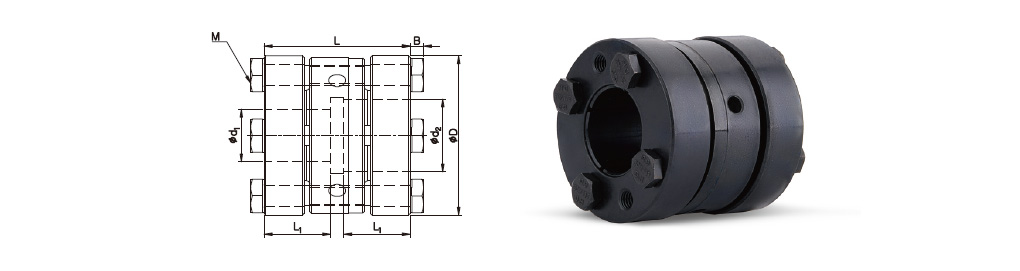

규격 및 성능
제품 번호 CAD 치수 (±0.3mm) 체결볼트 최대
회전수
(min-1)		 관성
모멘트
(kg·m2) 		질량
(g)		 내경범위 상용
토크
(N·m)
D L L1 B 사이즈 체결
토크
(N·m)
SRGP-48T 48 44 20 4 M6 14 15,000 0.16×10-3 460 16~22 90~140
SRGP-54T 54 52 24 4 M6 14 13,000 0.29×10-3 680 18~25 80~190
SRGP-64T 64 52 24 4 M6 14 12,000 0.56×10-3 860 22~35 150~460
SRGP-78T 78 55 25.5 4 M6 14 9,500 1.23×10-3 1,190 30~48 180~490
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경일 때의 값입니다.
  • 내경 치수에 따라 허용 토크가 결정 됩니다. 페이지 하단 축 슬립 토크 표를 참조 해주십시오.
  • 테이퍼 체결타입은 구조상 키/키홈 등 체결력을 보완하는 보조수단을 사용 할 수 없습니다.
표준 내경
제품 번호 표준 내경 (d1, d2) (mm)
16 18 19 20 22 24 25 25.4 28 30 32 35 40 42 45 48
SRGP-48T ● ● ● ● ●
SRGP-54T ● ● ● ● ● ●
SRGP-64T ● ● ● ● ● ● ● ●
SRGP-78T ● ● ● ● ● ● ●
  • 사용 축의 공차는 h7을 추천합니다.
  • 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
축 슬립 토크
  • 하기의 표는 해당 커플링의 실제 전달 가능한 토크 정보를 제공합니다.
  • 아래 슬립토크는 시험조건(축의공차, 조도, 표면처리 구동축의 가감속 등)에 따라 차이가 있을 수 있습니다. 또한 체결볼트의 사양 (재질 혹은 표면처리) 변경에 따라 감소할 수 있으니 사용전에 반드시 실제 사용조건과 동일한 조건에서 테스트를 하는 것을 권장합니다.
  • SRGP series 제품의 허용 토크는 작은 내경의 Slip 토크 값 기준으로 적용됩니다.
제품 번호 내경별 Slip 토크 (N·m)
16 18 19 20 22 24 25 25.4 28 30 32 35 40 42 45 48
SRGP-48T 90 110 120 130 140
SRGP-54T 80 100 110 145 180 190
SRGP-64T 150 200 220 220 290 340 390 460
SRGP-78T 180 220 240 360 390 440 490
