커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SRGS Series SRG Series(메인)

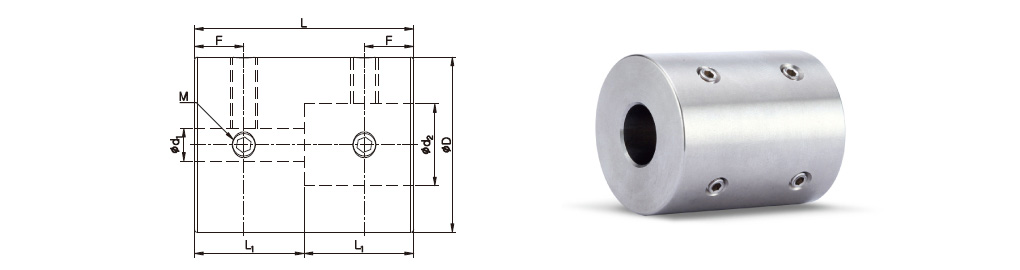

리지드 커플링_스테인리스 스틸 바디
- 제품개요
-
규격/성능/CAD
세트스크류 타입
규격 및 성능
| 제품 번호 | CAD | 치수 (±0.3mm) | 체결볼트 | 상용 토크 (N·m) |
최대 회전수 (min-1) |
관성 모멘트 (kg·m2) |
질량 (g) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| D | L | F | 사이즈 | 체결토크 (N·m) |
||||||
| SRGS-16 |  |
16 | 24 | 6 | M3 | 0.7 | 0.3 | 23,000 | 1.2 x 10-6 | 28 |
| SRGS-20 | |
20 | 30 | 7 | M3 | 0.7 | 0.5 | 18,000 | 3.5 x 10-6 | 54 |
| SRGS-25 | |
25 | 36 | 9 | M4 | 1.5 | 1 | 15,000 | 1.0 x 10-5 | 100 |
| SRGS-32 | |
32 | 41 | 10 | M4 | 1.5 | 2 | 12,000 | 3.1 x 10-5 | 190 |
- 관성모멘트 및 질량은 제품 번호 별 최대 내경 일 때의 값입니다.
- 최대토크/상용토크는 커플링 자체 내구성과 관련된 값입니다.
(축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다. Set Screw 타입의 경우 체결력이 취약하오니, 키 방식 등을 활용바랍니다.)
표준 내경
| 제품 번호 | 표준 내경 (d1, d2) (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| SRGS-16 | 3-3 | 3-4 | 3-5 | 3-6 | 4-4 | 4-5 | 4-6 | 5-5 | 5-6 | 6-6 |
| SRGS-20 | 5-5 | 5-6 | 5-8 | 5-10 | 6-6 | 6-8 | 6-10 | 8-8 | 8-10 | 10-10 |
| SRGS-25 | 8-8 | 8-10 | 8-11 | 8-12 | 10-10 | 10-11 | 10-12 | 11-11 | 11-12 | 12-12 |
| SRGS-32 | 12-12 | 12-14 | 12-15 | 12-16 | 14-14 | 14-15 | 14-16 | 15-15 | 15-16 | 16-16 |
- 사용 축의 공차는 h7을 추천합니다.
- 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
- 키홈 추가 가공이 가능합니다.
