커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SRGS Series SRG Series(메인)
리지드 커플링_스테인리스 스틸 바디
- 제품개요
-
규격/성능/CAD
클램프 타입
규격 및 성능
| 제품 번호 | CAD | 치수 (±0.3mm) | 체결볼트 | 상용 토크 (N·m) |
최대 회전수 (min-1) |
관성 모멘트 (kg·m2) |
질량 (g) |
클램프 분리 |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|

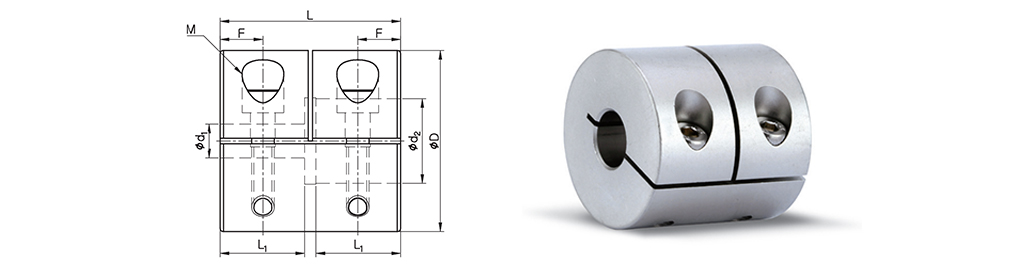

| D | L | L1 | F | 사이즈 | 체결토크 (N·m) |
|||||||
| SRGS-16C |  |
16 | 16 | 7 | 3.8 | M2.5 | 1 | 0.3 | 15,000 | 8.0 x 10-7 | 22 | ○ |
| SRGS-20C | |
20 | 20 | 9 | 4.8 | M2.5 | 1 | 0.5 | 13,000 | 2.4 x 10-6 | 41 | ○ |
| SRGS-25C | |
25 | 25 | 11.5 | 6 | M3 | 1.5 | 1 | 10,000 | 7.3 x 10-6 | 80 | ○ |
| SRGS-32C | |
32 | 32 | 15 | 7.8 | M4 | 2.5 | 2 | 7,000 | 2.5 x 10-5 | 160 | ○ |
- 관성모멘트 및 질량은 제품 번호 별 최대 내경일 때의 값입니다.
- 최대토크/상용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)
표준 내경
| 제품 번호 | 표준 내경 (d1, d2) (mm) | |||||
|---|---|---|---|---|---|---|
| SRGS-16C | 5-5 | 5-6 | 6-6 | |||
| SRGS-20C | 6-6 | 6-8 | 8-8 | |||
| SRGS-25C | 8-8 | 8-10 | 10-10 | |||
| SRGS-32C | 10-10 | 10-12 | 10-14 | 12-12 | 12-14 | 14-14 |
- 사용 축의 공차는 h7을 추천합니다.
- 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
- 키홈 추가 가공이 가능합니다.
SRGS Series 의 클램프 분리형 형상 및 주문의 예
- SRGS-32CW-10W-14
- 내경 10파이 : 분리
- 내경 14파이 : 일반
- SRGS-32CW-10W-14W
- 내경 10파이 : 분리
- 내경 14파이 : 분리
