커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
특수환경용 제품

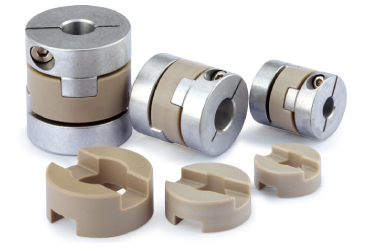

SOHMP (PEEK) Series (진공 사용)
SOH Series 진공환경용 PEEK 스페이서 출시
구조 및 재질
| 구조 | 재질 | 표면처리 |
|---|---|---|
| 허브 | 고강도 알루미늄 합금 | – |
| 스페이서 | PEEK | – |
| 체결볼트 | STS304 | – |
SOHMP Series 의 특장점
- 극 미량의 Outgas 가 방출되기 때문에 진공장비에 최적입니다. (Outgas 측면에서는 VESPEL 보다 유리합니다.)
- 내열/내약품성이 뛰어나 고온 또는 클린룸 환경에서 사용 가능 합니다.
- 각 약품별 내약품성은 별도의 문의를 주십시오. 사용 조건에 따라 변화가 있으나 일반적인 정보를 드릴수 있습니다.

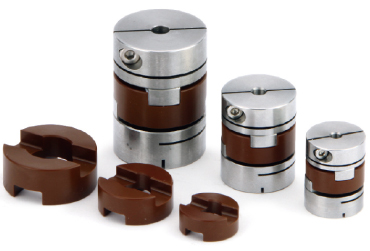

SOHSV (VESPEL) Series (고온 사용)
SOH Series 고온환경용 VESPEL 스페이서 출시

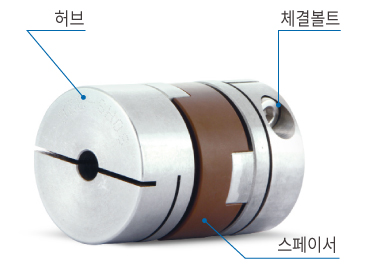

구조 및 재질
| 구조 | 재질 | 표면처리 |
|---|---|---|
| 허브 | 스테인리스 스틸 | 전해연마 |
| 스페이서 | VESPEL (PI) | – |
| 체결볼트 | STS304 | – |
SOHSV Series 의 특장점
- 내열성이 매우 뛰어나 고온 환경에 최적입니다. (내열성 측면에서는 PEEK 보다 유리합니다.)
- 상대적으로 Outgas가 작아 클린룸 및 진공 환경에 적합합니다.
- 각 약품별 내약품성은 별도의 문의를 주십시오. 사용 조건에 따라 변화가 있으나 일반적인 정보를 드릴수 있습니다.

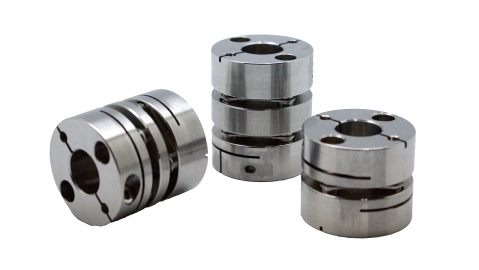

SDSS/SDW□S & SRGS Series (고온/클린룸 환경 사용)
고온 & 클린룸 환경에서 최적인 Stainless Steel 재질의 ALL Metal 커플링
SDSS/SDW□S
SRGS
구조 및 재질
| SDSS/SDW□S | SRGS | |
|---|---|---|
| 외경 대응(mm) | 16~94.5 | 16~32 |
| 내경 대응(mm) | 3~45 | 3~16 (클램프는 14) |
| 상용 토크(N·m) | 0.5~150 | 0.3~2 |
| 체결 방식 | 클램프 타입 | 세트스크류 & 클램프 |
특장점
- 백래쉬 제로
- 높은 비틀림 강성
- 우수한 내식성
- 구동 시 파티클 발생량이 적음(내마모성 우수)
- 우수한 내열성(알루미늄 합금에 비해)
- 진공 환경 사용 가능
이외 (주)성일기공의 All Stainless Steel 제품
레이디얼 빔 커플링
SRBS Series

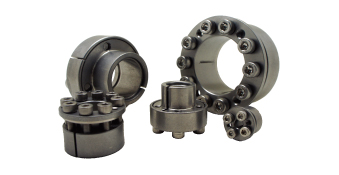

A.P.Lock(파워록)
SAPL-AS Series
SAPL-CS Series

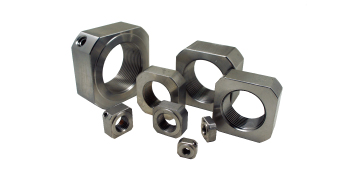

Lock Nut
RNS Series
