셀프도면작성 가이드
- 상세 규격에 대한 도면을 직접 손쉽게 작성할 수 있어 별도의 도면요청이 불필요합니다.
- 커플링의 키홈 가공, 클램프 분리가공 및 커넥팅샤프트의 길이 지정 등 비규격 추가 내용까지 빠르고 간단하게 작성하여 원하시는 정보를 얻을 수 있습니다.
- 고객님들께서 사용하시는 모든 2D/3D CAD 파일형식 및 PDF 파일 다운로드가 가능합니다.
- 본 서비스는 규격 페이지에 좌측 로고가 삽입된 제품에 한정 됩니다.
시작하기 전 CADENAS 계정을 생성해야 합니다. 계정 생성 하러가기 >

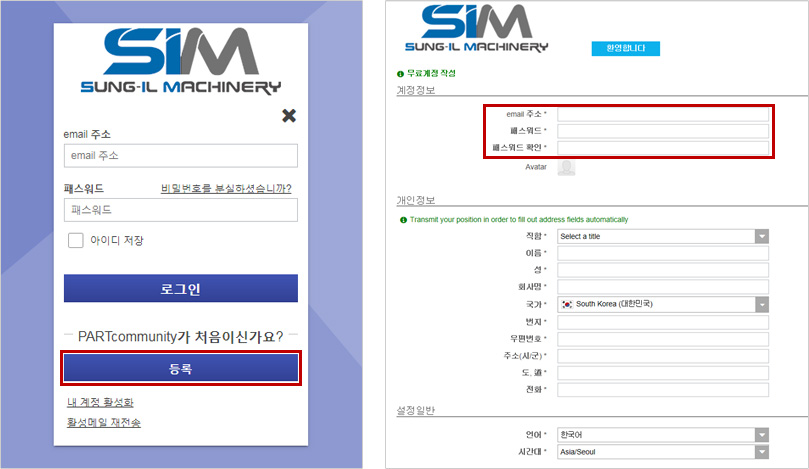

- 등록 버튼을 클릭하면 오른쪽과 같이 회원가입을 위한 화면으로 전환됩니다.
- email 주소: 사용하시는 email 주소를 입력하십시오.
- 패스워드: 길이는 6자에서 60자 이하여야 하며, 최소 1개의 대/소문자의 문자와 숫자 및 특수문자가 포함되어야 합니다.
- * 표기된 항목을 차례로 입력하십시오.
- 마지막으로 라이선스 계약서를 읽고 숙지했음을 체크한 후 등록 버튼을 클릭합니다.
STEP 1 제품 선정 (커플링 / 커넥팅 샤프트에 한정)
CASE1 : 커플링 선정 하기
- STEP 1 기종 선정
- STEP 2 크기 선정
- STEP 3 최대 내경 체크
- STEP 4 축의 슬립토크 체크
- STEP 5 기타 사항 체크
CASE2 : 커넥팅샤프트 선정하기
- 커넥팅샤프트의 선정은 기본적으로 커플링의 선정 방법과 같으나, 마지막에 축간 거리에 따른 전체 길이 선정 과정이 추가 됩니다.
- 커넥팅샤프트로 제작할 수 있는 커플링의 종류는 SJC(죠 타입) 와 SHD(고토크 전달용 디스크 타입) 에 한정됩니다.
- STEP 1 기종 선정
- STEP 2 크기 선정
- STEP 3 최대 내경 체크
- STEP 4 축의 슬립토크 체크
- STEP 5 기타 사항 체크
- STEP 6 전체 길이(L) 결정
STEP 2 도면 생성
CASE1 : 커플링 도면 생성
예제 규격: SHR–33CW 10K3T3 x 14W
- 제품 번호
- SHR-33C
- 상세 사양
- [내경1 (D1): 10파이+3mm 키홈 지정 + 키홈 부위에 추가 탭(TAP) 지정] + [내경2 (D2): 14파이+클램프 분리 지정]
1아래 경로로 접속하였을 때 보이는 화면에서 해당 제품번호 (SHR-33C)옆에 위치한 CADENAS 아이콘을 클릭합니다.
㈜성일기공 웹사이트 맨 상단 메뉴 [제품소개] >> [커플링] >> [SHR Series] >> [규격/성능/CAD]
2그러면 도면을 작성할 수 있는 페이지로 자동 연결되며, 아래 표를 참고하여 각 내경(D1, D2)에 필요한 상세사양을 선택합니다.
| 기호 | 내용 | 비고 | 체결방식에 따른 선택사항 | ||
|---|---|---|---|---|---|
| 세트스크류 (SET-SCREW) |
클램프 (SIDE-CLAMP) |
테이퍼 (TAPER-RING) |
|||
| D1(mm) | 내경1 | ||||
| K1 | 키홈 적용 여부 | ||||
| KB1(mm) | 내경 1의 키홈 폭 | 별도의 설정 없을경우 해당 내경의 표준 키홈 폭 | |||
| KT1(mm) | 내경 1의 키홈 높이 | 별도의 설정 없을 경우 해당 키홈 폭의 표준 키홈 높이 | |||
| SP1 | 내경 1의 클램프 분리적용 여부 | ||||
| TAP1 | 내경 1의 추가 탭 적용 여부 | 표준 규격 사이즈로 자동 적용 (기타 사이즈가 필요한 경우 고객센터로 문의하십시오.) | |||
| D2(mm) | 내경2 | ||||
| K2 | 키홈 적용 여부 | ||||
| KB2(mm) | 내경 2의 키홈 폭 | 별도의 설정 없을경우 해당 내경의 표준 키홈 폭 | |||
| KT2(mm) | 내경 2의 키홈 높이 | 별도의 설정 없을 경우 해당 키홈 폭의 표준 키홈 높이 | |||
| SP2 | 내경 2의 클램프 분리적용 여부 | ||||
| TAP2 | 내경 2의 추가 탭 적용 여부 | 표준 규격 사이즈로 자동 적용 (기타 사이즈가 필요한 경우 고객센터로 문의하십시오.) | |||
아래는 참고를 돕기 위한 실제 작성화면 예시입니다.
- 내경1(D1)에 대한 상세사양 선택
- 내경 10mm
- 키홈 (키홈 폭 3mm) 적용
- 추가 탭(Tap) 적용
- 내경2(D2)에 대한 상세사양 선택
- 내경 14mm
- 클램프 분리 (Split) 적용
3프리뷰(Preview)를 확인합니다.

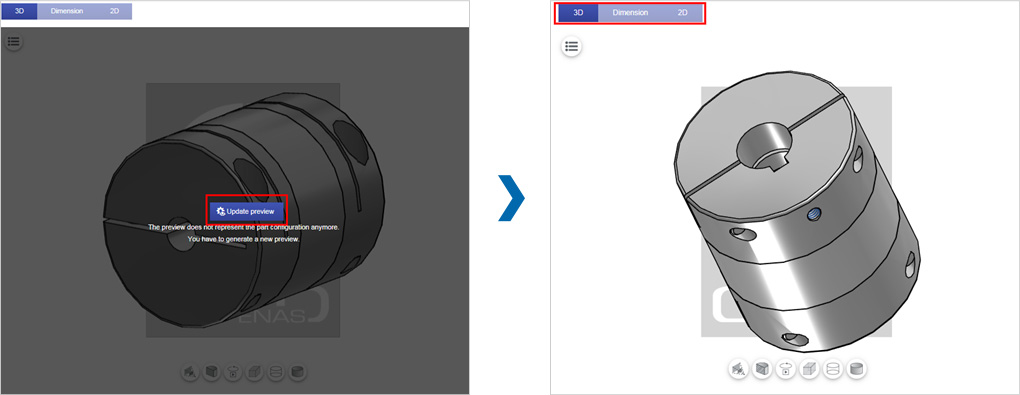

상세사양을 선택 한 후 제품 프리뷰(Preview) 버튼을 누르면, 같은 화면에서 도면 다운로드 전 대략적인 형상 검토(2D/3D/치수도)가 가능합니다.
4화면 왼쪽 상단의 목록 아이콘을 클릭하여 필요한 CAD 파일 형식(포맷)을 설정하고 해당 도면을 다운로드 합니다.
CASE2 : 커넥팅 샤프트 도면 생성

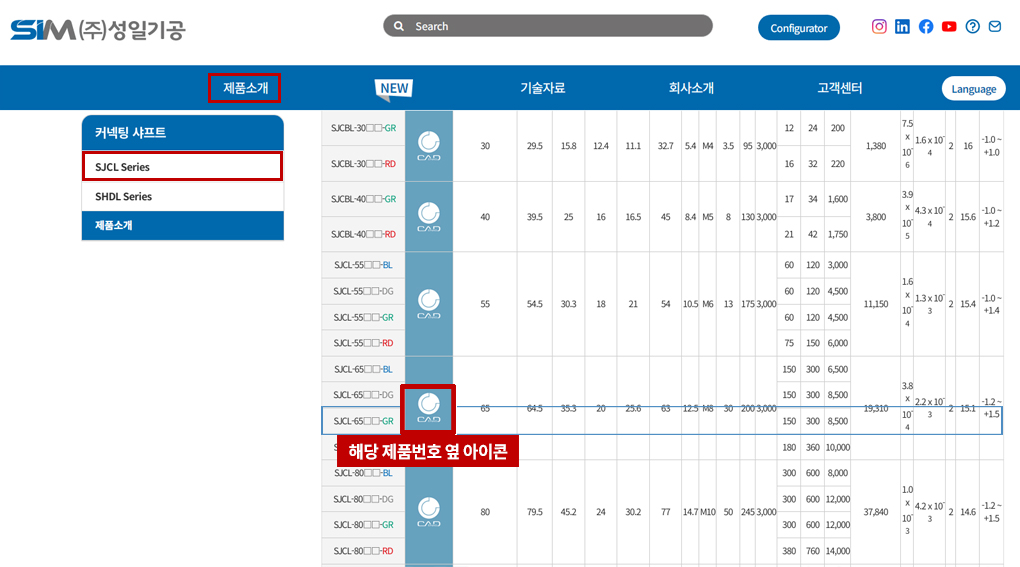

1아래 경로로 접속하였을 때 보이는 화면에서 해당 제품번호 옆에 위치한 CADENAS 아이콘을 클릭합니다.
㈜성일기공 웹사이트 맨 상단 메뉴 중 [제품 소개] >> [커넥팅 샤프트] >> [SJCL Series 혹은 SHDL Series] >> [규격/성능/CAD]

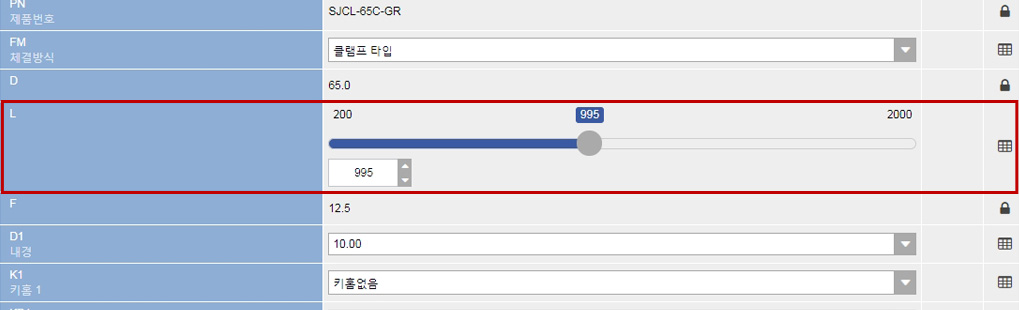

2이후 도면 생성 과정은 커플링의 경우(Case 1)와 유사하며, 직접 커넥팅 샤프트의 길이(L)를 지정하실 수 있습니다.
