コネクティング
シャフト
軸間距離が長い装備において、簡単かつ正確に動力を伝達
できるコンパクトソリューションです。
SHDLシリーズ
高トルクディスクタイプコネクティングシャフト
SHDLシリーズの構造及び材質
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | 超高強度アルミ合金 | アノダイジング |
| 板バネ | ステンレススチール | – |
| カラー（スペーサー） | スチール | 黒色酸化被膜 |
| 組立ボルト | SCM435 | 黒色酸化被膜 |
| 中空シャフト | 高強度アルミ合金 | アノダイジング |
| 締結ボルト | SCM435 | 黒色酸化被膜 |
特徴
- 高トルク用ディスクカップリング適用による耐久性向上
- 精密な同心性/真直度を実現
- アルミニウム合金素材を採用し、慣性モーメントを最小限に抑制
- ゼロバックラッシュ
- 高いねじり剛性
- 設置及びメンテナンスが容易
製品の長さに基づく最大許容回転数
締結 / 組立部品材質交換サービス
- 黒色酸化皮膜処理されたボルト／カラーの腐食を懸念される 場合、組立部品の材質及び表面処理方法の変更が出来ます。
下記内容をご参照下さい。
| 表記 | 材質 | 表面処理 |
|---|---|---|
| 無記号 | スチール | 黒色酸化被膜 |
| SUS/ASS | ステンレススチール | – |

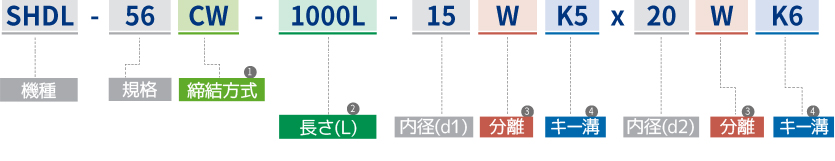

注文方法
① 締結方式
- C
- 一般クランプタイプ
- CW
- クランプ分離タイプ
- T
- テーパータイプ
② 長さ（全長）
③ 分離
- 無記号
- 標準
- W
- 該当内径クランプ分離
④ キー溝
- 無記号
- 一般内径
- K(寸法)
- 該当寸法のキー溝加工
（テーパータイプはキー溝加工不可）
