コネクティング
シャフト

軸間距離が長い装備において、簡単かつ正確に動力を伝達
できるコンパクトソリューションです。

SHDLシリーズ

高トルクディスクタイプコネクティングシャフト

  • SHDL – 2D (.dwg)

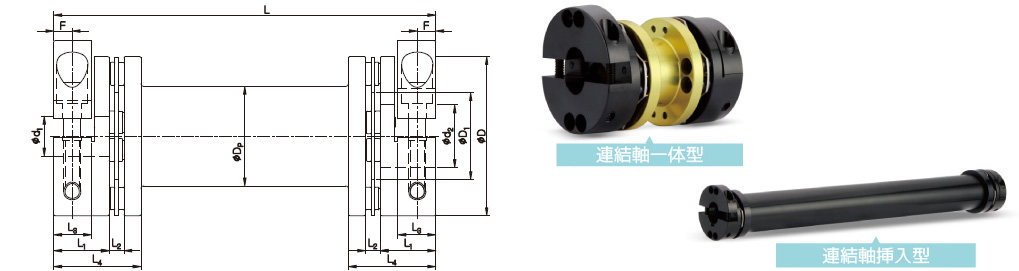

一般クランプタイプ

クランプ分離タイプ

規格及び性能
連結軸一体型

製品番号 CAD 寸法 (±0.3mm) 締結ボルト 製作長さ
(mm)		 許容
トルク
(N·m)		 ねじり剛性
(N·m/rad)		 ミスアライメント
許容値
D Dp D1 L1 L2 L3 F サイズ 締結
トルク
(N·m)		 最小 最大 カップリング
[TSc]		 連結軸
(最短長さ)		 連結軸
(最長長さ)		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SHDL-50□□ 50 29 26.1 16.3 3.3 11 5.5 M5 8 60 110 25 1.4 x 104 7.3 x 104 2.2 x 104 1.4 0.5 ± 1.2
SHDL-56□□ 56 35 30.6 19.5 5.2 13.3 6.5 M6 13 80 130 35 2.0 x 104 8.6 x 104 3.6 x 104 1.4 0.5 ± 1.2
SHDL-66□□ 66 41 35.6 24.5 7.5 15.5 7.5 M6 13 100 150 60 3.0 x 104 1.4 x 105 6.0 x 104 1.4 0.5 ± 1.6
SHDL-88□□ 88 55 46.1 30 9.9 19 9.9 M8 30 120 170 180 7.0 x 104 3.4 x 105 1.5 x 105 1.4 0.5 ± 2.0
連結軸挿入型

製品番号 CAD 寸法 (±0.3mm) 締結ボルト 製作長さ
(mm)		 許容
トルク
(N·m)		 ねじり剛性
(N·m/rad)		 慣性モーメント
(kg·m2)		 ミスアライメント
許容値
D Dp D1 L1 L2 L3 L4 F サイズ 締結
トルク
(N·m)		 最小 最大 カップリング[TSc] PIPE/m[TSs] カップリング PIPE/m 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SHDL-50□□ 50 44.5 26.1 16.3 3.3 11 29.6 5.5 M5 8 110 3,000 25 1.4 x 104 6,000 1.2 x 10-4 6.4 x 10-4 1.4 11 ± 1.2
SHDL-56□□ 56 44.5 30.6 19.5 5.2 13.3 34.7 6.5 M6 13 130 3,000 35 2.0 x 104 6,000 2.0 x 10-4 6.4 x 10-4 1.4 11.1 ± 1.2
SHDL-66□□ 66 49.5 35.6 24.5 7.5 15.5 43 7.5 M6 13 150 3,000 60 3.0 x 104 8,000 4.5 x 10-4 9.0 x 10-4 1.4 10.8 ± 1.6
SHDL-88□□ 88 64.5 46.1 30 9.9 19 52.9 9.9 M8 30 170 3,000 180 7.0 x 104 20,000 1.7 x 10-3 2.2 x 10-3 1.4 10.6 ± 2.0
  • 最小/最大製作長さ範囲外の仕様は、別途お客様センターにお問い合せ下さい。
標準内径
製品番号 標準内径 (d1, d2) (mm)
10 11 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 38 40 42 45
SHDL-50□□ ● ● ● ● ● ● ● ● ● ●
SHDL-56□□ ● ● ● ● ● ● ● ● ● ● ● ●
SHDL-66□□ ● ● ● ● ● ● ● ● ● ● ● ●
SHDL-88□□ ● ● ● ● ● ● ● ● ● ● ● ● ●
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
  • キー溝加工対応可能です。

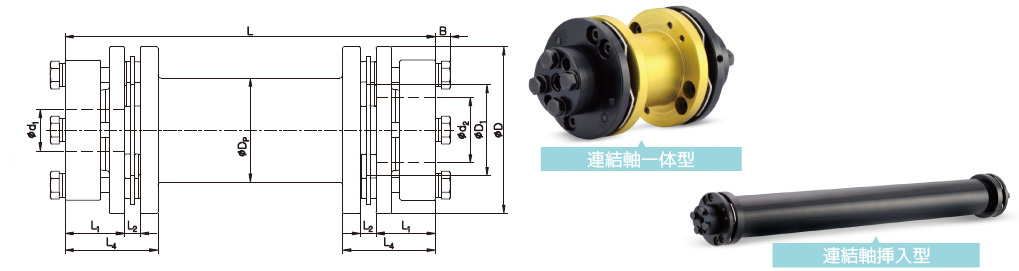

テーパータイプ

規格及び性能
連結軸一体型

製品番号 CAD 寸法 (±0.3mm) 締結ボルト 製作長さ
(mm)		 許容
トルク
(N·m)		 ねじり剛性
(N·m/rad)		 ミスアライメント
許容値
D Dp D1 L1 L2 L4 B サイズ 締結
トルク
(N·m)		 最小 最大 カップリング
[TSc]		 PIPE/m
[TSs]		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SHDL-56T 56 35 30.6 20.2 5.2 31.4 4.5 M6 13 80 130 35 2.0 x 104 1.6 x 104 1.4 0.5 ± 1.2
SHDL-66T 66 41 35.6 25 7.5 40.5 5 M6 13 100 150 60 3.0 x 104 2.9 x 104 1.4 0.5 ± 1.6
SHDL-88T 88 55 46 30 9.9 49.9 5 M8 30 120 170 180 7.0 x 104 6.0 x 104 1.4 0.5 ± 2.0
連結軸挿入型

製品番号 CAD 寸法 (±0.3mm) 締結ボルト 製作長さ
(mm)		 許容
トルク
(N·m)		 ねじり剛性
(N·m/rad)		 慣性モーメント
(kg·m2) 		ミスアライメント
許容値
D Dp D1 L1 L2 L4 B サイズ 締結
トルク
(N·m)		 最小 最大 カップリング
[TSc]		 PIPE/m
[TSs]		 カップリング PIPE/m 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SHDL-56T 56 44.5 30.6 20.2 5.2 35.4 4.5 M6 13 130 3,000 35 2.0 x 104 6,000 3.8 x 10-5 1.5 x 10-4 1.4 11.1 ± 1.2
SHDL-66T 66 49.5 35.6 25 7.5 43.5 5 M6 13 150 3,000 60 3.0 x 104 8,000 9.3 x 10-5 2.7 x 10-4 1.4 10.8 ± 1.6
SHDL-88T 88 64.5 46 30 9.9 52.9 5 M8 30 170 3,000 180 7.0 x 104 20,000 3.8 x 10-4 8.5 x 10-4 1.4 10.6 ± 2.0
  • 最小/最大製作長さ範囲外の仕様は、別途お客様センターにお問い合せ下さい。
標準内径
製品番号 標準内径 (d1, d2) (mm)
10 11 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 38 40 42 45
SHDL-56T ● ● ● ● ● ● ● ● ● ● ● ●
SHDL-66T ● ● ● ● ● ● ● ● ● ● ● ●
SHDL-88T ● ● ● ● ● ● ● ● ● ● ● ● ●
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
  • キー溝加工非対応です。
