コネクティング
シャフト
軸間距離が長い装備において、簡単かつ正確に動力を伝達
できるコンパクトソリューションです。
SJCLシリーズ
ジョータイプコネクティングシャフト
SJCLシリーズの構造及び材質
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | 高強度アルミ合金 | アノダイジング |
| スリーブ | Hytrel®(RD/GR) | – |
| 中空シャフト | 高強度アルミ合金 | アノダイジング |
| 締結ボルト | SCM435 | 黒色酸化被膜 |
特徴
- ジョーカップリング最大の長所は優れたトルク伝達力（耐久性）
- 精密な同心性/真直度を実現
- アルミニウム合金素材を採用し、慣性モーメントを最小限に抑制
- 振動/衝撃吸収効果
- 設置が簡単
製品の長さに基づく最大許容回転数

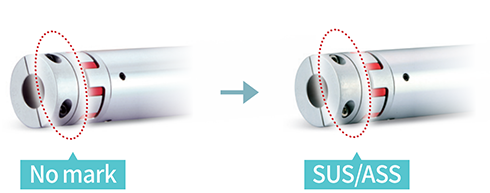

締結ボルト交換サービス
- 黒色酸化皮膜処理されたボルト／カラーの腐食を懸念される 場合、組立部品の材質及び表面処理方法の変更が出来ます。 下記内容をご参照下さい。
| 表記 | 材質 | 表面処理 |
|---|---|---|
| 無記号 | スチール | 黒色酸化被膜 |
| SUS/ASS | ステンレススチール | – |

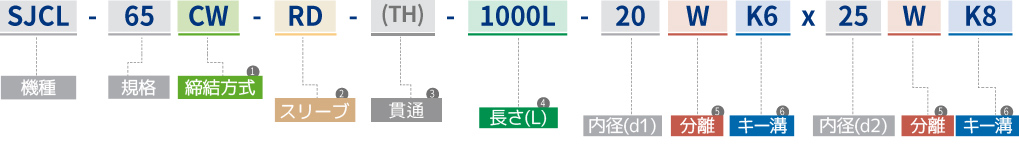

注文方法
① 締結方式
- C
- 一般クランプタイプ
- CW
- クランプ分離タイプ
② スリーブ
種類
- RD
- Shore 63D
- GR
- Shore 98A
③ 貫通
- 無記号
- 貫通（標準仕様）
- *TH
- SJCBL-30C（CW）規格は非貫通スリーブが標準仕様となります。
貫通スリーブをご要望の場合、［TH］を記入して下さい。
④ 長さ（全長）
⑤ 分離
- 無記号
- 標準
- W
- 該当内径クランプ分離
⑥ キー溝
- 無記号
- 一般内径
- K(寸法)
- 該当寸法のキー溝加工
