커넥팅 샤프트
축간 거리가 긴 장비에서 간편하고 정확하게 동력을 전달할 수 있는
컴팩트 솔루션입니다.

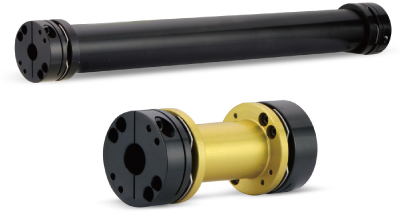

SHDL Series
고 토크 전달용 디스크 타입 커넥팅샤프트
SHDL Series 의 구조 및 재질
| 구조 | 재질 | 표면처리 |
|---|---|---|
| 허브 | 초 고강도 알루미늄 합금 | 아노다이징 |
| 판스프링 | 스테인리스 스틸 | – |
| 칼라(Spacer) | 스틸 | 흑색산화피막 |
| 조립볼트 | SCM435 | 흑색산화피막 |
| 중공샤프트 | 고강도 알루미늄 합금 | 아노다이징 |
| 체결볼트 | SCM435 | 흑색산화피막 |
특징
- 고 토크용 디스크 커플링 적용을 통한 내구성 향상
- 정밀한 동심도/진직도 실현
- 알루미늄 합금 재질 사용을 통해 관성 모멘트를 최소화
- 백래쉬 제로
- 높은 비틀림 강성
- 설치 및 유지보수 간편

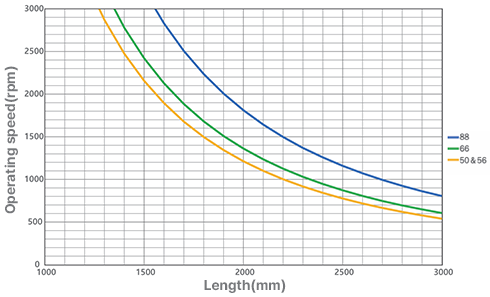

제품 길이에 따른 최대 허용회전수

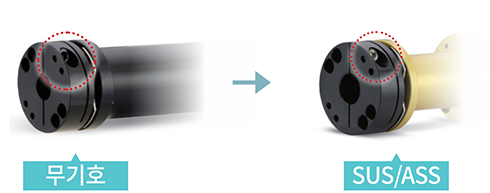

체결/조립 부품 재질 교환 서비스
- 흑색산화피막 처리된 볼트/칼라의 부식을 우려하시는 분들은 조립 부품의 재질 및 표면처리 변경이 가능하니 아래 내용을 참고 바랍니다.
| 표기 | 재질 | 표면처리 |
|---|---|---|
| 무기호 | 스틸 | 흑색산화피막 |
| SUS/ASS | 스테인리스 스틸 | – |

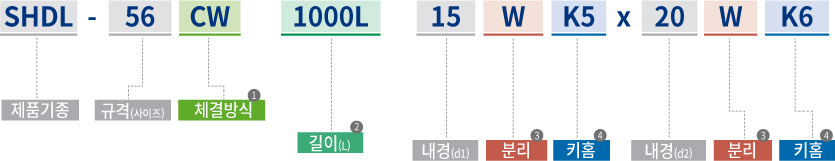

주문 방법
① 체결방식
- C
- 일반 클램프 타입
- CW
- 클램프 분리 타입
- T
- 테이퍼 타입
② 길이 (전체길이)
③ 분리
- 무기호
- 해당 내경 클램프 분리 하지 않음
- W
- 해당 내경 클램프 분리
④ 키홈
- 무기호
- 해당 내경 키홈 없음
- K(치수)
- 해당 내경에 기입된 치수 규격의 키홈 가공
(테이퍼 타입은 키홈 가공 불가)
