커넥팅 샤프트
축간 거리가 긴 장비에서 간편하고 정확하게 동력을 전달할 수 있는
컴팩트 솔루션입니다.
SHDL Series
고 토크 전달용 디스크 타입 커넥팅샤프트

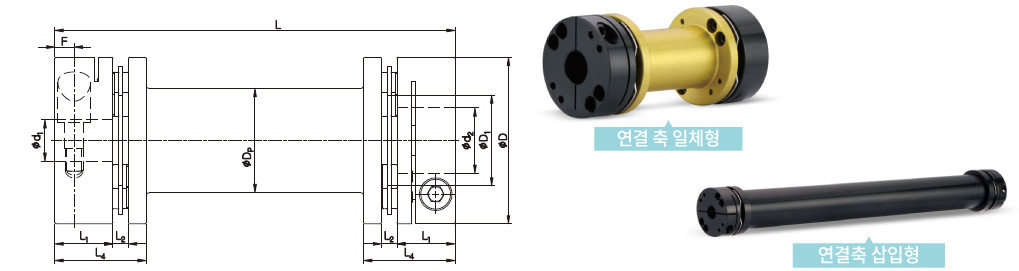

클램프 분리 타입
규격 및 성능
연결 축 일체형
| 제품 번호 |
CAD | 치수 (±0.3mm) | 체결 볼트 | 제작길이 (mm) |
허용 토크 (N·m) |
비틀림강성 (N·m/rad) |
미스얼라이먼트 허용치 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | Dp | D1 | L1 | L2 | L3 | F | 사이즈 | 체결 토크 (N·m) |
최소 | 최대 | 커플링 [TSc] |
연결축 (최소길이) |
연결축 (최대길이) |
편각 (˚) |
편심 (mm) |
엔드 플레이 (mm) |
|||
| SHDL-50□□ |  |
50 | 29 | 26.1 | 16.3 | 3.3 | 11 | 5.5 | M5 | 8 | 60 | 110 | 25 | 1.4 x 104 | 7.3 x 104 | 2.2 x 104 | 1.4 | 0.5 | ± 1.2 |
| SHDL-56□□ | |
56 | 35 | 30.6 | 19.5 | 5.2 | 13.3 | 6.5 | M6 | 13 | 80 | 130 | 35 | 2.0 x 104 | 8.6 x 104 | 3.6 x 104 | 1.4 | 0.5 | ± 1.2 |
| SHDL-66□□ | |
66 | 41 | 35.6 | 24.5 | 7.5 | 15.5 | 7.5 | M6 | 13 | 100 | 150 | 60 | 3.0 x 104 | 1.4 x 105 | 6.0 x 104 | 1.4 | 0.5 | ± 1.6 |
| SHDL-88□□ | |
88 | 55 | 46.1 | 30 | 9.9 | 19 | 9.9 | M8 | 30 | 120 | 170 | 180 | 7.0 x 104 | 3.4 x 105 | 1.5 x 105 | 1.4 | 0.5 | ± 2.0 |
연결축 삽입형
| 제품 번호 |
CAD | 치수 (±0.3mm) | 체결 볼트 | 제작길이 (mm) |
허용 토크 (N·m) |
비틀림강성 (N·m/rad) |
관성모멘트 (kg·m2) |
미스얼라이먼트 허용치 |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | Dp | D1 | L1 | L2 | L3 | L4 | F | 사이즈 | 체결 토크 (N·m) |
최소 | 최대 | 커플링 [TSc] |
PIPE/m [TSs] |
커플링 | PIPE/m | 편각 (˚) |
편심 (mm) |
엔드 플레이 (mm) |
|||
| SHDL-50□□ | |
50 | 44.5 | 26.1 | 16.3 | 3.3 | 11 | 29.6 | 5.5 | M5 | 8 | 110 | 3,000 | 25 | 1.4 x 104 | 6,000 | 1.2 x 10-4 | 6.4 x 10-4 | 1.4 | 11 | ± 1.2 |
| SHDL-56□□ | |
56 | 44.5 | 30.6 | 19.5 | 5.2 | 13.3 | 34.7 | 6.5 | M6 | 13 | 130 | 3,000 | 35 | 2.0 x 104 | 6,000 | 2.0 x 10-4 | 6.4 x 10-4 | 1.4 | 11.1 | ± 1.2 |
| SHDL-66□□ | |
66 | 49.5 | 35.6 | 24.5 | 7.5 | 15.5 | 43 | 7.5 | M6 | 13 | 150 | 3,000 | 60 | 3.0 x 104 | 8,000 | 4.5 x 10-4 | 9.0 x 10-4 | 1.4 | 10.8 | ± 1.6 |
| SHDL-88□□ | |
88 | 64.5 | 46.1 | 30 | 9.9 | 19 | 52.9 | 9.9 | M8 | 30 | 170 | 3,000 | 180 | 7.0 x 104 | 20,000 | 1.7 x 10-3 | 2.2 x 10-3 | 1.4 | 10.6 | ± 2.0 |
- 최소/최대 제작 길이를 벗어나는 길이사양은 별도로 고객센터에 문의 바랍니다.
표준 내경
| 제품번호 | 표준 내경 (d1, d2) (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | |
| SHDL-50□□ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||
| SHDL-56□□ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||
| SHDL-66□□ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||
| SHDL-88□□ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
- 사용 축의 공차는 h7을 추천합니다.
- 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
- 키홈 추가 가공이 가능합니다.

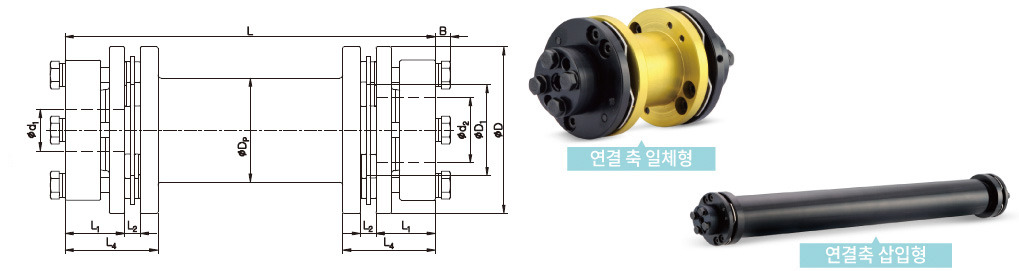

테이퍼 타입
규격 및 성능
연결 축 일체형
| 제품 번호 |
CAD | 치수 (±0.3mm) | 체결 볼트 | 제작길이 (mm) |
허용 토크 (N·m) |
비틀림강성 (N·m/rad) |
미스얼라이먼트 허용치 |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | Dp | D1 | L1 | L2 | L4 | B | 사이즈 | 체결 토크 (N·m) |
최소 | 최대 | 커플링 [TSc] |
PIPE/m [TSs] |
편각 (˚) |
편심 (mm) |
엔드 플레이 (mm) |
|||
| SHDL-56T | |
56 | 35 | 30.6 | 20.2 | 5.2 | 31.4 | 4.5 | M6 | 13 | 80 | 130 | 35 | 2.0 x 104 | 1.6 x 104 | 1.4 | 0.5 | ± 1.2 |
| SHDL-66T | |
66 | 41 | 35.6 | 25 | 7.5 | 40.5 | 5 | M6 | 13 | 100 | 150 | 60 | 3.0 x 104 | 2.9 x 104 | 1.4 | 0.5 | ± 1.6 |
| SHDL-88T | |
88 | 55 | 46 | 30 | 9.9 | 49.9 | 5 | M8 | 30 | 120 | 170 | 180 | 7.0 x 104 | 6.0 x 104 | 1.4 | 0.5 | ± 2.0 |
연결 축 삽입형
| 제품 번호 |
CAD | 치수 (±0.3mm) | 체결 볼트 | 제작길이 (mm) |
허용 토크 (N·m) |
비틀림강성 (N·m/rad) |
관성 모멘트 (kg·m2) |
미스얼라이먼트 허용치 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | Dp | D1 | L1 | L2 | L4 | B | 사이즈 | 체결 토크 (N·m) |
최소 | 최대 | 커플링 [TSc] |
PIPE/m [TSs] |
커플링 | PIPE/m | 편각 (˚) |
편심 (mm) |
엔드 플레이 (mm) |
|||
| SHDL-56T | |
56 | 44.5 | 30.6 | 20.2 | 5.2 | 35.4 | 4.5 | M6 | 13 | 130 | 3,000 | 35 | 2.0 x 104 | 6,000 | 3.8 x 10-5 | 1.5 x 10-4 | 1.4 | 11.1 | ± 1.2 |
| SHDL-66T | |
66 | 49.5 | 35.6 | 25 | 7.5 | 43.5 | 5 | M6 | 13 | 150 | 3,000 | 60 | 3.0 x 104 | 8,000 | 9.3 x 10-5 | 2.7 x 10-4 | 1.4 | 10.8 | ± 1.6 |
| SHDL-88T | |
88 | 64.5 | 46 | 30 | 9.9 | 52.9 | 5 | M8 | 30 | 170 | 3,000 | 180 | 7.0 x 104 | 20,000 | 3.8 x 10-4 | 8.5 x 10-4 | 1.4 | 10.6 | ± 2.0 |
- 최소/최대 제작 길이를 벗어나는 길이사양은 별도로 고객센터에 문의 바랍니다.
표준 내경
| 제품번호 | 표준 내경 (d1, d2) (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | |
| SHDL-56T | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||
| SHDL-66T | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||
| SHDL-88T | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
- 사용 축의 공차는 h7을 추천합니다.
- 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
- 키홈 추가 가공이 불가능합니다.
