커넥팅 샤프트
축간 거리가 긴 장비에서 간편하고 정확하게 동력을 전달할 수 있는
컴팩트 솔루션입니다.
SJCL Series
죠 타입 커넥팅샤프트
SJCL Series 의 구조 및 재질
| 구조 | 재질 | 표면처리 |
|---|---|---|
| 허브 | 고강도 알루미늄 합금 | 아노다이징 |
| 슬리브 | Hytrel®(RD/GR) TPU®(DG/BL) |
– |
| 중공샤프트 | 고강도 알루미늄 합금 | 아노다이징 |
| 체결볼트 | SCM435 | 흑색산화피막 |
특징
- JAW 커플링의 최대 장점인 토크 전달력(내구성)이 뛰어남
- 정밀한 동심도/진직도 실현
- 알루미늄 합금 재질 사용을 통해 관성 모멘트를 최소화
- 진동/충격 흡수 효과
- 설치가 간편함

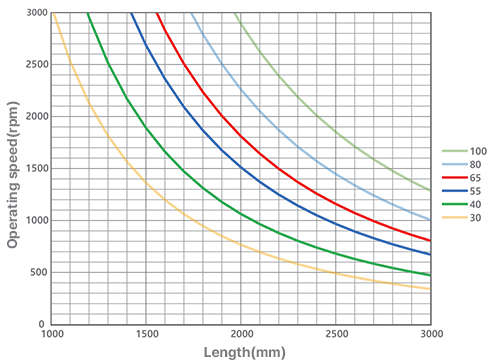

제품 길이에 따른 최대 허용회전수

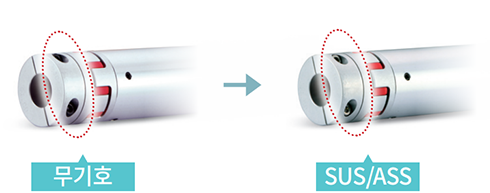

체결 부품 재질 교환 서비스
- 흑색산화피막 처리된 볼트/칼라의 부식을 우려하시는 분들은 부품의 재질 및 표면처리 변경이 가능하니 아래 내용을 참고바랍니다.
| 표기 | 재질 | 표면처리 |
|---|---|---|
| 무기호 | 스틸 | 흑식산화피막 |
| SUS/ASS | 스테인리스 스틸 | – |
주문 방법
① 체결방식
- C
- 일반 클램프 타입
- CW
- 클램프 분리 타입
② 슬리브 종류
- RD
- Shore 63D
- GR
- Shore 98A
- BL
- TPU, Sh87A
- DG
- TPU, Sh57D
③ 관통
- 무기호
- 관통 (표준사양)
- *TH
- SJCBL-30C(CW) 규격만 예외로 비관통 슬리브가 표준사양이므로, 관통 슬리브가 필요하신 경우 “TH” 표기 바랍니다.
④ 길이 (전체길이)
⑤ 분리
- 무기호
- 해당 내경 클램프 분리 하지 않음
- W
- 해당 내경 클램프 분리
⑥ 키홈
- 무기호
- 해당 내경 키홈 없음
- K(치수)
- 해당 내경에 기입된 치수 규격의 키홈 가공
