커넥팅 샤프트

축간 거리가 긴 장비에서 간편하고 정확하게 동력을 전달할 수 있는
컴팩트 솔루션입니다.

SJCL Series

죠 타입 커넥팅샤프트

  • SJCL – 2D (.dwg)

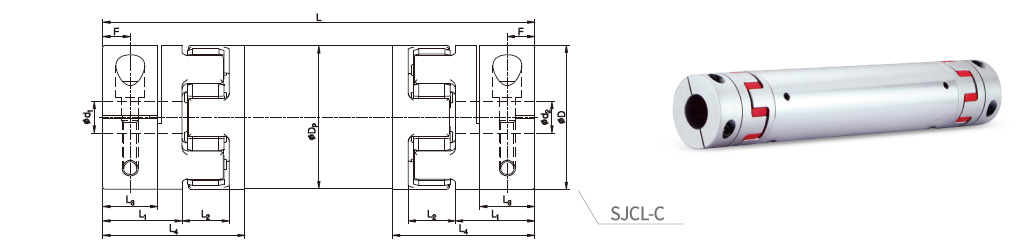

일반 클램프 타입

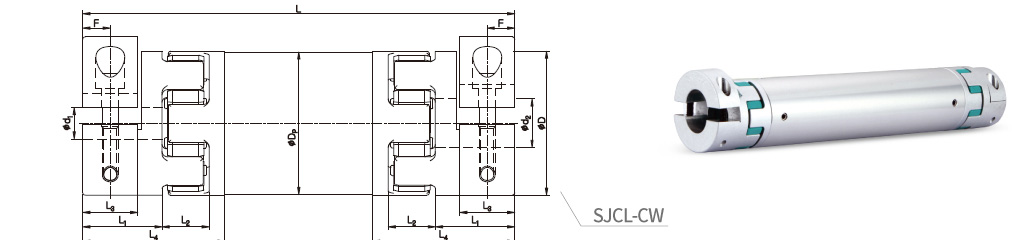

클램프 분리 타입

규격 및 성능

제품
번호		 CAD 치수 (±0.3mm) 체결 볼트 제작길이
(mm)		 상용
토크
(N·m)		 최대
토크
(N·m)		 비틀림강성
(N·m/rad)		 관성 모멘트
(kg·m2)		 미스얼라이먼트
허용치
D Dp L1 L2 L3 L4 F 사이즈 체결토크
(N·m)		 최소 최대 커플링[TSc] PIPE/m[TSs] 커플링 PIPE/m 편각
(˚)		 편심
(mm)		 엔드플레이
(mm)
SJCBL-30□□-GR 30 29.5 15.8 12.4 11.1 32.7 5.4 M4 3.5 95 3,000 12 24 200 1,380 7.5 x 10-6 1.6 x 10-4 2 16 -1.0 ~ +1.0
SJCBL-30□□-RD 16 32 220
SJCBL-40□□-GR 40 39.5 25 16 16.5 45 8.4 M5 8 130 3,000 17 34 1,600 3,800 3.9 x 10-5 4.3 x 10-4 2 15.6 -1.0 ~ +1.2
SJCBL-40□□-RD 21 42 1,750
SJCL-55□□-BL 55 54.5 30.3 18 21 54 10.5 M6 13 175 3,000 60 120 3,000 11,150 1.6 x 10-4 1.3 x 10-3 2 15.4 -1.0 ~ +1.4
SJCL-55□□-DG 60 120 4,500
SJCL-55□□-GR 60 120 4,500
SJCL-55□□-RD 75 150 6,000
SJCL-65□□-BL 65 64.5 35.3 20 25.6 63 12.5 M8 30 200 3,000 150 300 6,500 19,310 3.8 x 10-4 2.2 x 10-3 2 15.1 -1.2 ~ +1.5
SJCL-65□□-DG 150 300 8,500
SJCL-65□□-GR 150 300 8,500
SJCL-65□□-RD 180 360 10,000
SJCL-80□□-BL 80 79.5 45.2 24 30.2 77 14.7 M10 50 245 3,000 300 600 8,000 37,840 1.0 x 10-3 4.2 x 10-3 2 14.6 -1.2 ~ +1.5
SJCL-80□□-DG 300 600 12,000
SJCL-80□□-GR 300 600 12,000
SJCL-80□□-RD 380 760 14,000
SJCL-100□□-BL 104 101.5 56.2 21 39.9 88.2 19.9 M12 90 300 3,000 500 1,000 24,000 100,000 4.6 x 10-3 1.1 x 10-2 2 14.4 -1.2 ~ +2.0
SJCL-100□□-DG 500 1,000 24,000
SJCL-100□□-GR 500 1,000 30,000
SJCL-100□□-RD 600 1,200 40,000
  • 주변 온도가 30℃ 이상일 때는 온도 보정계수로 상용/최대 토크 값을 보정해 주십시오.
  • 최대토크/상용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)
  • 최소/최대 제작 길이를 벗어나는 길이사양은 별도로 고객센터에 문의 바랍니다.
표준 내경
제품번호 표준 내경 (d1, d2) (mm)
7 8 9 10 11 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 40 45 50 55 60
SJCBL-30□□ ● ● ● ● ● ● ●
SJCBL-40□□ ● ● ● ● ● ● ● ● ●
SJCL-55□□ ● ● ● ● ● ● ● ● ● ● ● ●
SJCL-65□□ ● ● ● ● ● ● ● ● ● ● ● ● ●
SJCL-80□□ ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SJCL-100□□ ● ● ● ● ● ● ● ● ● ● ● ● ● ●
  • 사용 축의 공차는 h7을 추천합니다.
  • 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
  • 키홈 추가 가공이 가능합니다.
