커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SCJ Series

크로스조인트 커플링

  • SCJ – 2D (.dwg)
  • SCJ – 3D (.step)

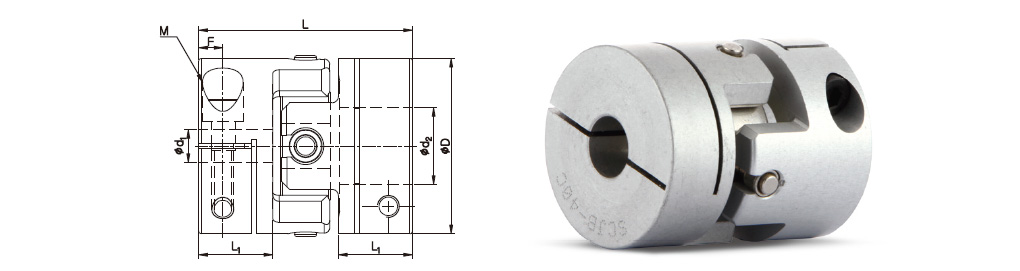

클램프 타입

규격 및 성능
제품 번호 CAD 치수 (±0.3mm) 체결볼트 상용
토크
(N·m) 		최대
토크
(N·m)		 최대
회전수
(min-1)		 관성
모멘트
(kg·m2) 		비틀림
강성
(N·m/rad) 		질량
(g)		 미스얼라이먼트허용치
D L L1 F 사이즈 체결토크
(N·m)		 편각
(˚)		 편심
(mm)
SCJA-15C 15 22.2 8 3 M2.6 1 0.25 0.5 21,000 3.3×10-7 220 9 1.5 0.3
SCJB-15C 15 24.2 8 3 M2.6 1 0.25 0.5 18,000 3.5×10-7 200 10 2 0.3
SCJA-20C 20 23.4 7.9 2.8 M2.6 1 0.5 1 16,000 1.2×10-6 350 19 1.5 0.5
SCJB-20C 20 26.4 7.9 2.8 M2.6 1 0.5 1 12,000 1.3×10-6 300 20 2 0.5
SCJA-25C 25 30.4 10.4 3.6 M3 1.7 1 2 12,000 3.3×10-6 800 34 1.5 0.5
SCJB-25C 25 33.4 10.4 3.6 M3 1.7 1 2 9,000 3.4×10-6 700 35 2 0.5
SCJA-32C 32 39 13.5 4.4 M4 3.5 2 4 9,000 1.1×10-5 1,200 72 1.5 0.5
SCJB-32C 32 43 13.5 4.4 M4 3.5 2 4 7,000 1.2×10-5 1,000 75 2 0.5
SCJA-40C 40 45.6 16 5.9 M5 8 5 10 7,000 3.2×10-5 1,900 140 1.5 0.5
SCJB-40C 40 51 16 5.9 M5 8 5 10 5,000 3.3×10-5 1,800 145 2 0.5
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경 일 때의 값입니다.
  • 최대토크/상용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)
표준 내경
제품 번호 표준 내경 (d1, d2) (mm)
3 4 5 6 6.35 8 10 11 12 14 15
SCJ□-15C ● ● ●
SCJ□-20C ● ● ● ● ●
SCJ□-25C ● ● ● ● ●
SCJ□-32C ● ● ● ● ● ● ●
SCJ□-40C ● ● ● ● ● ●
  • 사용 축의 공차는 h7을 추천합니다.
  • 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
  • 키홈 추가 가공이 가능합니다.
