커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SD Series
싱글 디스크 vs 더블 디스크
- 디스크 타입 커플링은 판스프링을 통해 비정렬을 흡수합니다. 따라서 판스프링 개수가 많은 더블디스크 타입이 비정렬 보정 능력은 뛰어납니다.
- 반대로 싱글 디스크 타입은 강성이 높고 위치결정력(정밀도)가 우수하며 전장(길이)가 짧아 공간을 작게 차지 합니다.
| 싱글 디스크 | 더블 디스크 | |
|---|---|---|
| 판스프링 모듈 | 1개 | 2개 |
| 토크 전달력 | 같음 (허용 토크를 의미) | |
| 비틀림 강성 | 높음 | 낮음 |
| 비정렬 흡수 | 낮음 | 높음 |
판스프링 보강 서비스
- 디스크 타입 커플링의 성능 결정에 있어 가장 주요한 요소는 판스프링 입니다.

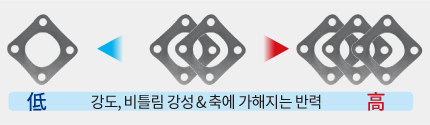

- 표준품 이외에도 판스프링 모듈을 구성하는 스테인리스 스틸 플레이트의 수량을 늘릴 수 있으며 수량 증가에 따른 효과는 우측 그림과 같습니다.
- 판스프링을 보강하면 강도는 향상되나 동시에 주변(모터 등)에 전달되는 반력이 상승하여 악영향을 유발할 수 있습니다.
- 강도/강성을 높이고자 하는 고객님들은 판스프링 보강특주품 주문이 가능하오니 자세한 내용은 영업소에 문의 바랍니다.
