커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SHD Series SHD Series(메인)

고토크 전달용 디스크 커플링

  • SHD – 2D (.dwg)
  • SHD – 3D (.step)

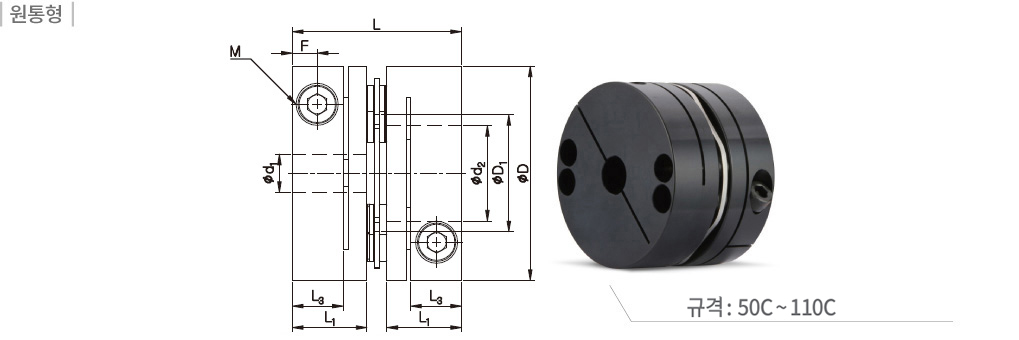

클램프 타입

규격 및 성능
제품 번호 CAD 치수 (±0.3mm) 체결볼트 허용
토크
(N·m) 		최대
회전수
(min-1)		 관성
모멘트
(kg·m2) 		비틀림
강성
(N·m/rad) 		질량
(g)		 미스얼라이먼트허용치 클램프
분리
D D1 D2 L L1 L3 F 사이즈 체결
토크
(N·m)		 편각
(˚)		 편심
(mm)		 엔드
플레이
(mm)
SHDS-50C 50 26.1 – 35.9 16.3 11 5.5 M5 8 25 7,500 5.3×10-5 1.4×104 150 0.7 0.02 ±0.3 ○
SHDS-56C 56 30.6 – 44.2 19.5 13.3 6.5 M6 13 35 7,000 4.0×10-5 2.0×104 210 0.7 0.02 ±0.3 ○
SHDS-66C 66 35.6 – 56.5 24.5 15.5 7.5 M6 13 60 6,500 1.0×10-4 3.0×104 380 0.7 0.02 ±0.3 ○
SHDS-78C 78 41 – 60.5 27 17 8.5 M8 30 120 6,000 5.5×10-4 5.0×104 584 0.7 0.02 ±0.3 ○
SHDS-88C 88 46 – 69.9 30 19 10 M8 30 180 5,500 9.5×10-4 7.0×104 795 0.7 0.02 ±0.3 ○
SHDS-110C 108 60.5 – 77.7 34.5 21 10.5 M10 50 280 4,000 24.9×10-4 1.4×105 1,320 0.7 0.02 ±0.5 ○
SHDS-126C 126 65 84/*100 91.2 40 24 12 M10 50 450 3,500 6.0×10-3 4.4×105 4,000 1 0.02 ±1.6 ○
SHDS-144C 144 75 98/*110 101.7 45 28 14 M12 90 600 3,000 14.8×10-3 7.8×105 5,500 1 0.02 ±1.8 ○
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경 일 때의 값입니다.
  • 허용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)
  • 126, 144 규격 제품 : 내경 치수가 50mm 이상인 경우, D2 치수는 * 수치 입니다.
표준 내경
제품 번호 표준 내경 (d1, d2) (mm)
10 11 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 38 40 42 45 48 50 55 60 65 70
SHDS-50C ● ● ● ● ● ● ● ● ● ●
SHDS-56C ● ● ● ● ● ● ● ● ● ● ● ●
SHDS-66C ● ● ● ● ● ● ● ● ● ● ● ●
SHDS-78C ● ● ● ● ● ● ● ● ● ● ● ● ●
SHDS-88C ● ● ● ● ● ● ● ● ● ● ● ● ●
SHDS-110C ● ● ● ● ● ● ● ● ● ● ●★
SHDS-126C ● ● ● ● ● ● ● ● ● ● ●
SHDS-144C ● ● ● ● ● ● ● ● ● ● ●
  • 사용 축의 공차는 h7을 추천합니다.
  • 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
  • 키홈 추가 가공이 가능합니다.
  • 클램프 분리가 가능 합니다.
  • ★ 표기된 내경은 커플링의 내부 부품과의 간섭으로 인해 축을 관통해 사용하실 수 없습니다. 반드시 축을 L1 치수까지 삽입하여 사용해 주십시오. 축 관통 사용 가능 여부는 미스얼라이먼트를 고려하지 않았습니다.
축 슬립 토크
  • 하기의 표는 해당 커플링의 허용 토크보다 축 슬립 토크가 작은 경우에 실제 전달 가능한 토크 정보를 제공합니다.
  • 축 슬립 토크가 커플링의 허용 토크 보다 작은 경우 실제 적용 되는 사용 토크 (모터 사양 및 부하율 확인)와 축 슬립 토크를 비교해 주십시오.
    실제 사용 토크보다 축의 슬립토크가 작은 경우 커플링 사이즈를 키우거나, 키를 사용 해야 안전합니다.
  • 아래 슬립 토크는 시험조건(축의 공차, 조도, 표면처리, 구동축의 가감속 등)에 따라 차이가 있을 수 있습니다. 또한 체결볼트의 사양(재질 혹은 표면처리) 변경에 따라 감소할 수 있으니 사용 전에 반드시 실제 사용조건과 동일한 조건에서 테스트를 하는 것을 권장합니다.
제품번호 허용토크
(N·m)		 내경별 Slip 토크 (N·m)
10 11 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 38 40 42 45 48 50 55 60
SHDS-50C 25
SHDS-56C 35 30 30
SHDS-66C 60 45 50
SHDS-78C 120
SHDS-88C 180
SHDS-110C 280 162 170 182 199 221 235 247 253 273
SHDS-126C 450 191 209 232 268 305 323 355 379 385 400 400
SHDS-144C 600
