커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SRB Series SRB Series(메인)

레이디얼 빔 커플링 (초 고강도 알루미늄 합금)

구조 및 재질

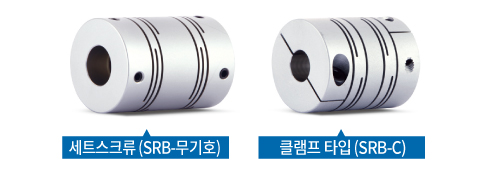

일반형

구조 재질 표면처리
본체 AL-7075-T6 아노다이징
체결볼트 SCM435 흑색산화피막

※ 제품번호 SRB-8 (세트스크류)은 별도 표면처리 하지 않습니다.

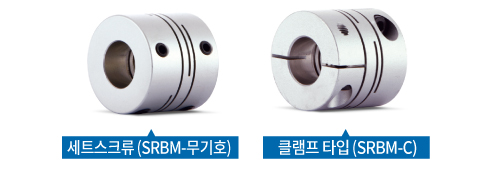

공간절약형

구조 재질 표면처리
본체 AL-7075-T6 아노다이징
체결볼트 SCM435 흑색산화피막
특징 및 용도
  • 레이디얼 빔 커플링은 금속일체형 커플링으로 백래쉬가 없으며 슬릿구조를 통해 비정렬을 흡수합니다.
  • (주)성일기공의 SRB Series 는 구조적 취약성을 보강하기 위해 초 고강도 알루미늄을 채택하여 내구성을 향상시킨 제품입니다.
SRB SRBM
백래쉬 제로 (정밀도) ☆ ☆
높은 토크 전달력 (내구성) △ △
비틀림 강성 ○ ○
진동 흡수/감쇠 – –
비정렬 흡수 ○ △
적용 모터 서보 ○ ○
스테핑 ○ ○
엔코더 ○ ○
범용 – –

주요 용도 : UVW 스테이지, XY 스테이지, 파트피더, 엔코더

릴리프 구조

비정렬 발생시 내부 간섭에 의한 파손을 막기위해 릴리프 가공이 되어 있습니다.
※ SRB-8 제품은 해당사항 없음

슬릿 라운딩 처리

슬릿에서의 응력 집중을 피하기 위해 라운딩 처리되어 있습니다.

체결 방식
세트스크류 타입 일반 ○
키홈 ○
클램프 타입 일반 △
클램프 분리 X
키홈 △
테이퍼 타입 X

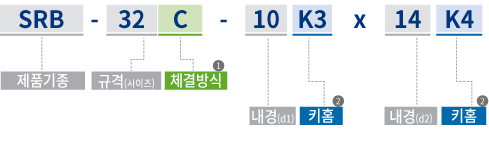

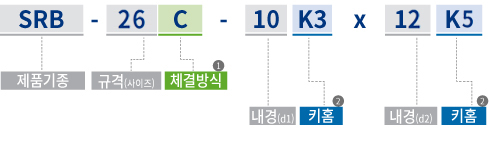

주문 방법
① 체결방식
무기호
세트스크류 타입
C
일반 클램프 타입

② 키홈
무기호
해당 내경 키홈 없음
K(치수)
해당 내경에 기입된 치수 규격의 키홈 가공
