A.P. LOCK
面圧を利用して軸とハブ（プーリー、ギア等）を同時に締結する
動力伝達部品です。お客様の多様なニーズに対応するため、規格、
材質、表面処理オプションをご用意しております。
SAPL-D1シリーズ

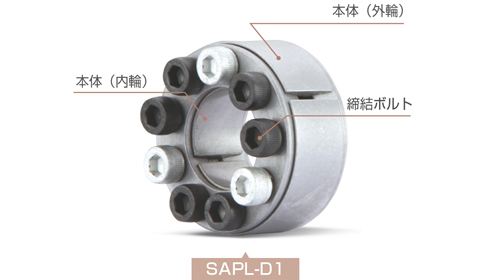

SAPL-D1の構造及び材質
| 製品番号 | 本体（内輪 / 外輪） | 締結ボルト | ||
|---|---|---|---|---|
| 材質 | 表面処理 | 材質 | 表面処理 | |
| SAPL-D1 | スチール | – | SCM435 | 黒色酸化被膜 |
※ 無電解ニッケルメッキ製品をご要望の際は、お客様センターにお問い合せ下さい。
特徴
- もっとも一般的な軸とハブ締結構造
- 相対的に高い締結力を持つ
- 内径Ø18〜Ø200まで標準化
- 推奨軸径公差 ： h8、推奨ハブ内径公差 ： H8
- 単純な構造で組立てが容易
注文方法

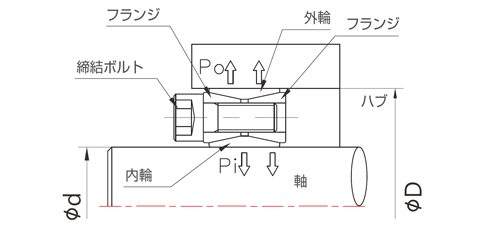

締結原理
※ SAPL-D1モデルは、2つ以上の製品を使用して、軸締結力を高められます。
- SAPL-D1を1つ使用 ： Tc（最大許容トルク）
- SAPL-D1を2つ使用 ： Tc（最大許容トルク） x 1.9
- SAPL-D1を3つ使用 ： Tc（最大許容トルク） x 2.7
