タイミングプーリー

タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸/プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

SATP-1.5GT シリーズ

タイミングプーリー (高強度アルミニウム合金)

SATP-1.5GTの構造及び材質

締結方式

区分

プーリー
(本体/フランジ)

締結ボルト

SC

材質

高強度アルミ合金

SCM435

表面処理

アノダイジング(白色)

黒色酸化被膜

標準規格

締結方式

ピッチ円直径(mm)

歯数(ea)

ベルト幅(mm)

SC

17.2 ~ 22.9

36 ~ 48

3

締結方式

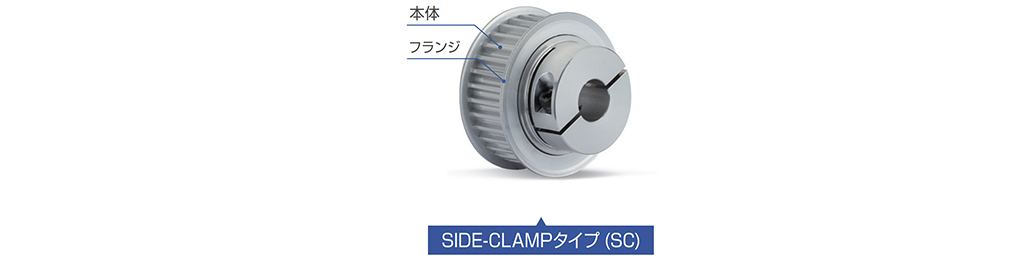

SC SIDE-CLAMP
(高強度アルミ合金) タイプ
一般
キー溝
