タイミングプーリー
タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

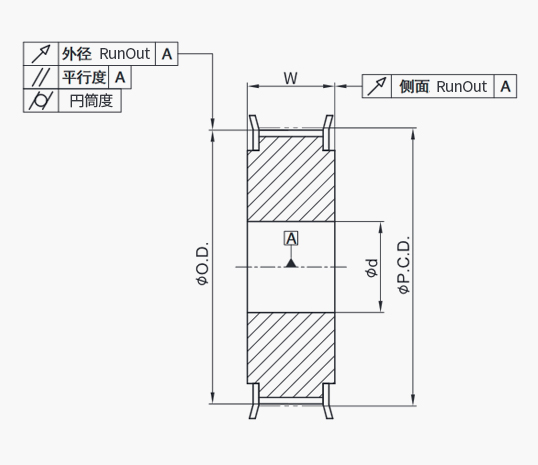

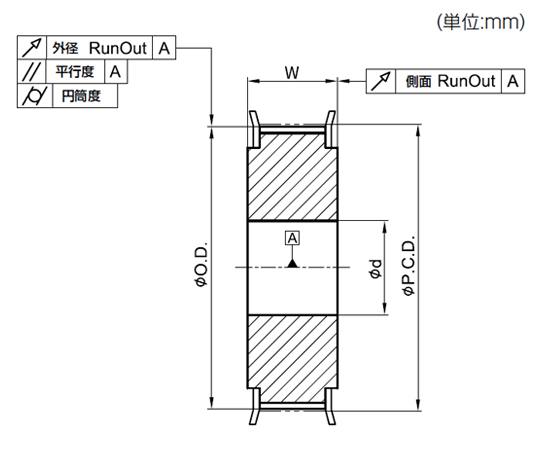

TIMING PULLEY関連許容公差
TIMING PULLEY 関連許容公差
外径寸法許容偏差
|
外径(O.D.) |
許容偏差 |
|
|
超過 |
以下 |
|
|
|
25.4 |
0 ~ +0.05 |
|
25.4 |
50.8 |
0 ~ +0.08 |
|
50.8 |
101.6 |
0 ~ +0.10 |
|
101.6 |
117.8 |
0 ~ +0.13 |
|
117.8 |
304.8 |
0 ~ +0.15 |
|
304.8 |
508 |
0 ~ +0.18 |
|
508 |
|
0 ~ +0.20 |
内径と外径の許容 Run Out
|
外径(O.D.) |
許容偏差 |
|
|
超過 |
以下 |
|
|
|
25.4 |
0.05 |
|
25.4 |
50.8 |
0.07 |
|
50.8 |
101.6 |
0.1 |
|
101.6 |
203.2 |
0.13 |
|
203.2 |
|
0.13 + [(O.D.-203.2) X 0.0005] |
内径と側面の許容 Run Out
|
外径(O.D.) |
許容偏差 |
|
|
超過 |
以下 |
|
|
|
25.4 |
0.05 |
|
25.4 |
50.8 |
0.08 |
|
50.8 |
101.6 |
0.1 |
|
101.6 |
254 |
歯先円直径 X 0.001 |
|
254 |
|
0.25 + [(歯先円直径-54.0) X 0.0005] |
外面の円筒度
|
歯幅(A) |
許容偏差 |
|
|
超過 |
以下 |
|
|
|
20 |
0.02 |
|
20 |
40 |
0.04 |
|
40 |
80 |
0.08 |
|
80 |
120 |
0.12 |
|
120 |
160 |
0.16 |
|
160 |
|
0.16 + [(プーリー歯幅-160) X 0.001] |
内径中心と歯切りの平行度
|
歯幅(A) |
許容偏差 |
|
|
超過 |
以下 |
|
|
|
20 |
0.02 |
|
20 |
40 |
0.03 |
|
40 |
80 |
0.04 |
|
80 |
|
0.05 |
