タイミングプーリー
タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

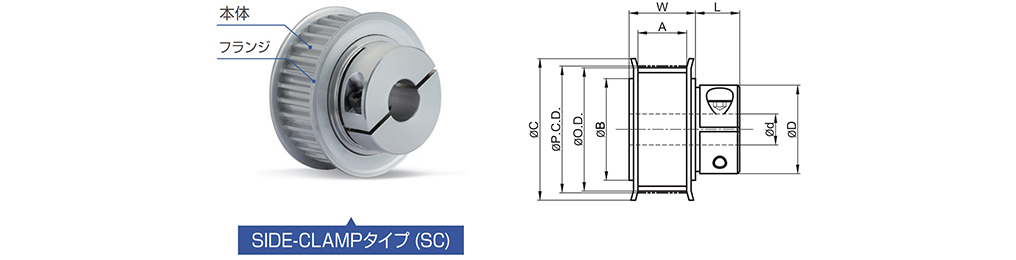

SATP-1.5GT シリーズ
タイミングプーリー (高強度アルミニウム合金)
規格及び性能
|
TYPE |
CAD |
NT |
P.C.D. |
O.D. |
C |
B |
D |
L |
締結ボルト |
内径範囲 |
|
|
サイズ |
締結トルク(N·m) |
BW030 (A:4, W:7.3) |
|||||||||
|
SATP-1.5GT SC |
 |
36 |
17.2 |
16.7 |
22 |
13 |
10 |
6 |
M1.6 |
0.25 |
3 |
|
38 |
18.1 |
17.7 |
22 |
13 |
10 |
6 |
M1.6 |
0.25 |
3 |
|
|
40 |
19.1 |
18.6 |
23 |
14 |
10 |
6 |
M1.6 |
0.25 |
3 |
|
|
42 |
20.1 |
19.6 |
24 |
15 |
12 |
7 |
M2 |
0.5 |
3 ~ 5 |
|
|
44 |
21 |
20.6 |
25 |
17 |
14 |
7 |
M2 |
0.5 |
3 ~ 6 |
|
|
46 |
22 |
21.5 |
25 |
17 |
14 |
7 |
M2 |
0.5 |
3 ~ 6 |
|
|
48 |
22.9 |
22.5 |
26 |
18 |
14 |
7 |
M2 |
0.5 |
3 ~ 6 |
|
• SC締結方式は、キー溝追加加工できかねます。
• プーリー内面は表面処理されていない場合があります。

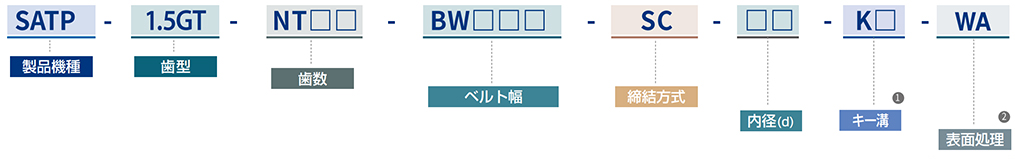

注文方法
① キー溝
- 無記号
- 該当内径キー溝なし
- K(寸法)
- 該当内径に記された寸法通りのキー溝加工
② 表面処理
- WA
- 白色アノダイジング
