タイミングプーリー

タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

SATP-3GT シリーズ

タイミングプーリー (高強度アルミニウム合金) + ベアリング結合型(センターベアリング)

規格及び性能
TIMING PULLEY (単位:mm)

TYPE

NT

P.C.D.

O.D.

C

B

ベアリング

D

I

内径(d)
IDOC(1列)

内径(d)
IDTC(2列)

BW090
(A:10.3, W:14)

CAD

BW150
(A:16.3, W:20)

CAD

SATP-3GT

IDOC

IDTC

30

28.65

27.89

32

23

626ZZ

19

6

6

 cad

–

–

34

32.47

31.71

40

28

608ZZ

22

7

8

 cad

–

–

36

34.38

33.62

40

28

608ZZ

22

7

8

 cad

–

–

40

38.20

37.44

44

32

628ZZ

24

8

8

 cad

–

 cad

6000ZZ

26

8

10

–

6900ZZ

22

6

–

10

6901ZZ

24

6

–

12

44

42.02

41.25

48

36

628ZZ

24

8

8

 cad

–

 cad

6000ZZ

26

8

10

–

6900ZZ

22

6

–

10

6001ZZ

28

8

12

–

6901ZZ

24

6

–

12

48

45.84

45.07

50

38

6000ZZ

26

8

10

 cad

–

 cad

6900ZZ

22

6

–

10

50

47.75

46.98

52

40

6000ZZ

26

8

10

 cad

–

 cad

6900ZZ

26

8

–

10

6001ZZ

28

8

12

–

6901ZZ

24

6

–

12

60

57.30

56.53

61

46

6000ZZ

26

8

10

 cad

–

–

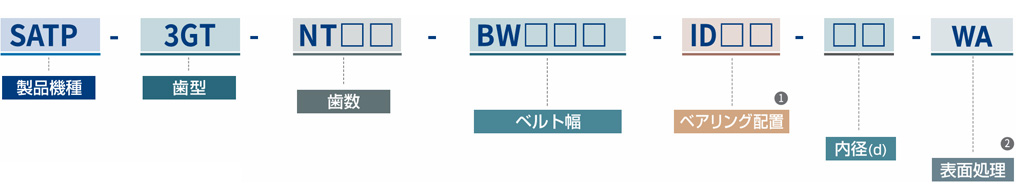

注文方法
① ベアリング配置
IDOC
1列、中心
IDTC
2列、中心

② 表面処理
HA
硬質アノダイジング
WA
白色アノダイジング
