タイミングプーリー

タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

SATP-3GT シリーズ

タイミングプーリー (高強度アルミニウム合金) + ベアリング結合型(両端ベアリング)

規格及び性能
TIMING PULLEY (単位:mm)

TYPE

NT

P.C.D.

O.D.

C

B

ベアリング

D

Dh

I

内径(d)
IDTS(2列)

BW090
(A:10.3, W:14)

BW150
(A:16.3, W:20)

CAD

SATP-3GT

IDTS

30

28.65

27.89

32

23

696ZZ

15

13

5

6

6

 cad

688ZZ

16

14

5

8

–

34

32.47

31.71

40

28

606ZZ

17

14.5

6

6

–

 cad

608ZZ

22

19.5

7

–

8

698ZZ

19

16.5

6

8

–

36

34.38

33.62

40

28

606ZZ

17

14.5

6

6

–

 cad

6900ZZ

22

19.5

6

10

10

40

38.20

37.44

44

32

608ZZ

22

19.5

7

–

8

 cad

698ZZ

19

16.5

6

8

–

6900ZZ

22

19.5

6

10

10

6001ZZ

28

25

8

–

12

6901ZZ

24

22

6

12

–

44

42.02

41.25

48

36

608ZZ

22

19.5

7

–

8

 cad

6900ZZ

22

19.5

6

10

10

6001ZZ

28

25

8

–

12

6901ZZ

24

22

6

12

–

48

45.84

45.07

50

38

6900ZZ

22

19.5

6

10

10

 cad

50

47.75

46.98

52

40

6900ZZ

22

19.5

6

10

10

 cad

6001ZZ

28

25

8

–

12

6901ZZ

24

22

6

12

–

60

57.30

56.53

61

46

6900ZZ

22

19.5

6

10

–

 cad

6001ZZ

28

25

8

–

12

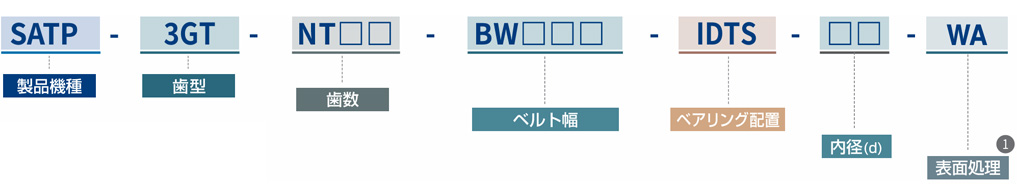

注文方法
① 表面処理
HA
硬質アノダイジング
WA
白色アノダイジング
