タイミングプーリー

タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

SATP-3GT シリーズ

タイミングプーリー (高強度アルミニウム合金) + Side-clamp (高強度アルミニウム合金) 締結方式

規格及び性能
TIMING PULLEY (単位:mm)

タイプ

CAD

NT

P.C.D.

O.D.

C

B

D

L

締結ボルト

内径範囲

サイズ

締結トルク(N·m)

BW060

(A:7.3, W:11)

BW090

(A:10.3, W:14)

SATP-3GT

SC

 cad

24

22.92

22.16

26

18

13

9

M2X8

0.4

4

4
cad

26

24.83

24.07

28

19

13

9

M2X8

0.4

4

4
cad

28

26.74

25.98

30

21

13

9

M2X8

0.4

4

4
cad

30

28.65

27.89

32

23

20

9

M2X8

0.4

6, 8

6, 8
cad

32

30.56

29.80

34

25

20

9

M2X8

0.4

6, 8

6, 8
cad

36

34.38

33.62

38

29

26

12.5

M3X10

1.5

6, 8

6, 8
cad

40

38.20

37.44

42

33

26

12.5

M3X10

1.5

8, 10

8, 10
cad

44

42.02

41.26

46

36

31

14

M4X14

3.5

8, 10

8, 10
cad

48

45.84

45.08

49

40

33

14

M4X14

3.5

8 ~ 12

8 ~ 12
cad

50

47.75

46.99

51

42

36

14

M4X14

3.5

8 ~ 14

8 ~ 14
cad

60

57.30

56.54

61

52

41

15.5

M5X16

6

8 ~ 16

8 ~ 16

• SC締結方式は、キー溝追加加工できかねます。
• プーリー内面は表面処理されていない場合があります。

内径別軸スリップトルク

内径(d)

4

6

8

10

11

12

13

14

15

16

軸スリップトルク(N·m)

0.16

0.95

2.6

2.6

2.6

2.6

2.6

7.6

7.6

7.6

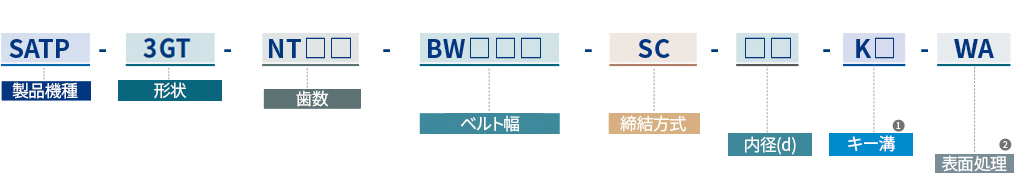

注文方法
① キー溝
無記号
該当内径キー溝なし
K(寸法)
該当内径に記された寸法通りのキー溝加工

② 表面処理
WA
白色アノダイジング
