タイミングプーリー

タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

SATP-5GT シリーズ

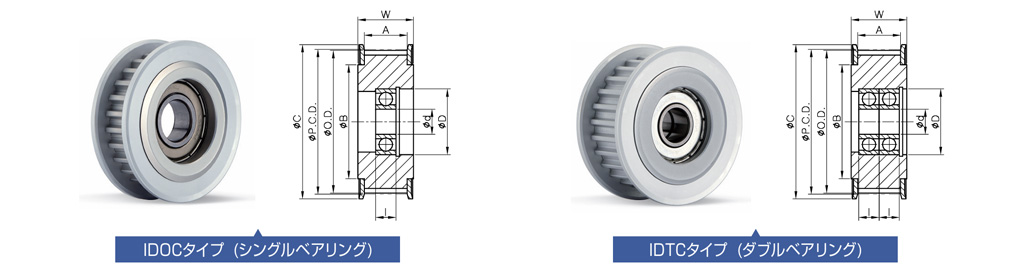

タイミングプーリー (高強度アルミニウム合金) + ベアリング結合型(センターベアリング)

規格及び性能
TIMING PULLEY (単位:mm)

TYPE

NT

P.C.D.

O.D.

C

B

ベアリング

D

I

内径(d)
IDOC(1列)

内径(d)
IDTC(2列)

BW120
(A:13.3, W:17)

BW150
(A:16.3, W:20)

CAD

BW150
(A:16.3, W:20)

CAD

SATP-5GT

IDOC

IDTC

20

31.83

30.87

36

24

698ZZ

19

6

8

–

 cad

8

 cad

22

35.01

34.05

40

27

628ZZ

24

8

8

–

 cad

–

 cad

698ZZ

19

6

–

–

8

24

38.20

37.24

45

30

628ZZ

24

8

–

–

 cad

8

 cad

6000ZZ

26

8

10

–

–

6900ZZ

22

6

–

–

10

6901ZZ

24

6

–

–

12

25

39.79

38.83

45

30

6000ZZ

26

8

10

–

 cad

–

 cad

6900ZZ

22

6

–

–

10

6901ZZ

24

6

–

–

12

26

41.38

40.42

48

35

6000ZZ

26

8

10

–

 cad

–

 cad

6900ZZ

22

9

–

–

10

6001ZZ

28

8

12

–

–

6901ZZ

24

6

–

–

12

6902ZZ

28

7

15

–

15

28

44.56

43.60

48

35

6200ZZ

30

9

10

10

 cad

–

–

6001ZZ

28

8

12

–

–

–

6902ZZ

28

7

15

–

–

–

30

47.75

46.79

52

36

6200ZZ

26

8

10

–

 cad

–

 cad

6900ZZ

22

6

–

–

10

6201ZZ

32

10

12

12

–

6002ZZ

32

9

15

–

–

32

50.93

49.97

55

40

6000ZZ

26

8

10

–

 cad

–

 cad

6900ZZ

22

6

–

–

10

6201ZZ

32

10

12

–

–

6002ZZ

32

9

15

–

–

36

57.30

56.34

61

45

6200ZZ

30

9

10

–

 cad

–

 cad

6201ZZ

32

10

12

–

–

6901ZZ

24

6

–

–

12

6002ZZ

32

9

15

–

–

6202ZZ

35

11

–

15

–

40

63.66

62.70

67

50

6200ZZ

30

9

10

–

 cad

–

 cad

6900ZZ

22

6

–

–

10

6201ZZ

32

10

12

–

–

6901ZZ

24

6

–

–

12

6002ZZ

32

9

15

–

–

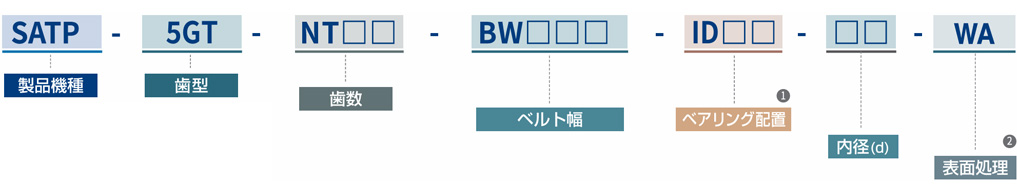

注文方法
① ベアリング配置
IDOC
1列、中心
IDTC
2列、中心

② 表面処理
HA
硬質アノダイジング
WA
白色アノダイジング
