タイミングプーリー

タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

SATP-8YU シリーズ

タイミングプーリー(高強度アルミニウム合金) + ベアリング結合型(センターベアリング)

規格及び性能
TIMING PULLEY (単位:mm)

TYPE

NT

P.C.D.

O.D.

C

B

ベアリング

D

I

内径(d)
IDOC(1列)

内径(d)
IDTC(2列)

BW150
(A:16.3, W:20)

CAD

BW250
(A:26.7, W:33)

CAD

SATP-8YU

IDOC

IDTC

20

50.93

49.56

58

40

6201ZZ

32

10

12

 cad

12

 cad

6202ZZ

35

11

15

15

22

56.02

54.65

61

45

6201ZZ

32

10

12

 cad

12

 cad

6202ZZ

35

11

15

15

24

61.12

59.74

67

50

6201ZZ

32

10

12

 cad

12

 cad

6202ZZ

35

11

15

15

6004ZZ

42

12

20

–

6904ZZ

37

9

–

20

25

63.66

62.29

70

56

6202ZZ

35

11

15

 cad

15

 cad

6004ZZ

42

12

20

20

26

66.21

64.84

74

58

6202ZZ

35

11

15

 cad

15

 cad

28

71.30

69.93

80

60

6202ZZ

35

11

15

 cad

15

 cad

30

76.39

75.02

87

67

6202ZZ

35

11

15

 cad

15

 cad

6004ZZ

42

12

–

20

6204ZZ

47

14

20

–

6005ZZ

47

12

25

25

32

81.49

80.12

87

67

6204ZZ

47

14

20

 cad

–

–

6005ZZ

47

12

25

–

–

34

86.58

85.21

95

75

6204ZZ

47

14

20

 cad

–

–

36

91.67

90.30

99

80

6005ZZ

47

12

25

 cad

–

–

40

101.86

100.49

111

90

6005ZZ

47

12

25

 cad

–

–

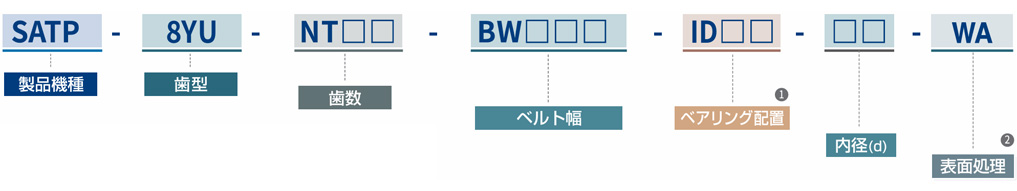

注文方法
① ベアリング配置
IDOC
1列、中心
IDTC
2列、中心

② 表面処理
HA
硬質アノダイジング
WA
白色アノダイジング
