タイミングプーリー
タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。
SATP-8YU シリーズ
タイミングプーリー (高強度アルミニウム合金)
+ A.P.LOCK (スチール) 結合型
規格及び性能
|
タイプ |
CAD |
NT |
P.C.D. |
O.D. |
C |
B |
内径範囲 I タイプ |
内径範囲 O タイプ |
|||
|
BW200 (A:21.7, W:28) |
BW250 (A:26.7, W33) |
BW150 (A:16.7, W:23) |
BW200 (A:21.7, W:28) |
BW250 (A:26.7, W:33) |
|||||||
|
SATP-8YU SPAS
|
 |
20 |
50.93 |
49.56 |
62 |
40 |
12, 14 |
12, 14 |
12, 14 |
12, 14 |
12, 14 |
|
22 |
56.02 |
54.65 |
64 |
45 |
12 ~ 16 |
12 ~ 16 |
12 ~ 16 |
12 ~ 16 |
12 ~ 16 |
|
|
24 |
61.12 |
59.75 |
70 |
50 |
14 ~ 19 |
12 ~ 19 |
12 ~ 19 |
12 ~ 19 |
12 ~ 19 |
|
|
25 |
63.66 |
62.29 |
72 |
52 |
14 ~ 19 |
12 ~ 20 |
12 ~ 20 |
12 ~ 20 |
12 ~ 20 |
|
|
26 |
66.21 |
64.84 |
75 |
54 |
14 ~ 19 |
14 ~ 22 |
14 ~ 22 |
14 ~ 22 |
14 ~ 22 |
|
|
28 |
71.30 |
69.93 |
80 |
59 |
16 ~ 19 |
14 ~ 22 |
14 ~ 22 |
14 ~ 22 |
14 ~ 22 |
|
|
30 |
76.39 |
75.02 |
85 |
64 |
16 ~ 19 |
14 ~ 28 |
14 ~ 22 |
14 ~ 28 |
14 ~ 28 |
|
|
32 |
81.49 |
80.12 |
90 |
69 |
16 ~ 19 |
14 ~ 28 |
14 ~ 22 |
14 ~ 28 |
14 ~ 28 |
|
|
34 |
86.58 |
85.21 |
95 |
74 |
16 ~ 19 |
16 ~ 32 |
16 ~ 22 |
16 ~ 32 |
16 ~ 32 |
|
|
36 |
91.67 |
90.30 |
100 |
79 |
16 ~ 19 |
16 ~ 32 |
16 ~ 22 |
16 ~ 32 |
16 ~ 32 |
|
|
38 |
96.77 |
95.40 |
105 |
84 |
16 ~ 19 |
16 ~ 32 |
16 ~ 22 |
16 ~ 32 |
16 ~ 32 |
|
|
40 |
101.86 |
100.49 |
110 |
89 |
– |
20 ~ 32 |
20, 22 |
20 ~ 35 |
20 ~ 35 |
|
|
44 |
112.05 |
110.68 |
121 |
99 |
– |
20 ~ 32 |
20, 22 |
20 ~ 35 |
20 ~ 35 |
|
|
48 |
122.23 |
120.86 |
131 |
109 |
– |
20 ~ 32 |
20, 22 |
20 ~ 35 |
20 ~ 45 |
|
|
50 |
127.32 |
125.95 |
136 |
114 |
– |
20 ~ 32 |
20, 22 |
20 ~ 35 |
20 ~ 50 |
|
|
60 |
152.79 |
151.42 |
161 |
140 |
– |
20 ~ 32 |
20, 22 |
20 ~ 35 |
20 ~ 50 |
|
• 対応可能な詳細内径は以下の表をご覧ください。
|
対応可能内径(d) |
12 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
22 |
24 |
25 |
28 |
30 |
32 |
35 |
40 |
45 |
50 |
|
|
許容トルク(N·m) |
I型, O型 |
50 |
65 |
70 |
75 |
110 |
115 |
120 |
220 |
290 |
320 |
350 |
380 |
410 |
440 |
720 |
810 |
1,200 |
1,500 |
|
許容トラスト荷重(kN) |
I型, O型 |
5.6 |
9.5 |
9.5 |
9.5 |
12.6 |
12.6 |
12.6 |
21.6 |
26 |
26 |
27.2 |
27 |
27 |
27 |
41.1 |
40.2 |
52.9 |
56.3 |
|
D |
I型, O型 |
28.5 |
30.5 |
31.5 |
33 |
33.5 |
34.5 |
35.5 |
42 |
44 |
46 |
47 |
50 |
52 |
54 |
62 |
67 |
72 |
77 |
|
N |
I型, O型 |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
8 |
8 |
8 |
8 |
8.5 |
8.5 |
8.5 |
10 |
10 |
10 |
10.5 |
• SPAS締結方式は、キー溝追加加工できかねます。
• プーリー内面は表面処理されていない場合があります。

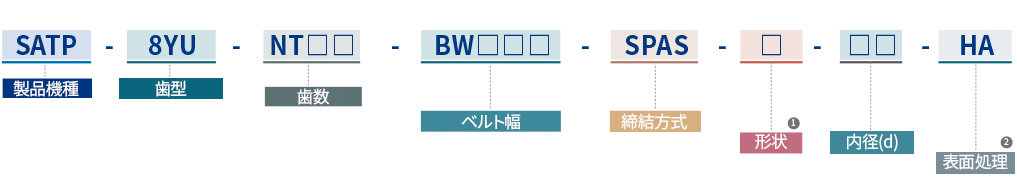

注文方法
① 形状
- I
- A.P.LOCK、TAPER BUSHINGのフランジが内面に位置
- O
- A.P.LOCK、TAPER BUSHINGのフランジが外面に位置
② 表面処理
- HA
- 硬質アノダイジング
- WA
- 白色アノダイジング
