タイミングプーリー

タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

SATP-S5M シリーズ

タイミングプーリー (高強度アルミニウム合金)

製品概要
規格／性能／CAD

SPAA SPAS SPB SC ID□C IDTS

SATP-S5Mの構造及び材質

締結方式		区分	プーリー本体/フランジ）	A.P.LOCK	TAPER BUSHING	締結ボルト
SPA□	SPAA	材質	高強度アルミニウム合金	高強度アルミニウム合金	–	SCM435
	SPAA	表面処理	アノダイジング(白色/硬質)	アノダイジング(硬質)	–	無電解ニッケルメッキ
	SPAS	材質	高強度アルミニウム合金	スチール	–	SCM435
	SPAS	表面処理	アノダイジング(白色)	–	–	黒色酸化皮膜
SPB		材質	高強度アルミニウム合金	–	スチール	SCM435
SPB		表面処理	アノダイジング(白色/硬質)	–	–	黒色酸化皮膜
SC		材質	高強度アルミニウム合金	–	–	SCM435
SC		表面処理	アノダイジング(白色)	–	–	黒色酸化皮膜
ID□□	IDOC IDTC IDTS	材質	高強度アルミニウム合金	–	–	–
ID□□	IDOC IDTC IDTS	表面処理	アノダイジング(白色/硬質)	–	–	–

標準規格

締結方式		ピッチ円直径	歯数 (ea)	ベルト幅(mm)
SPA□	SPAA	31.83 ~ 63.66	20 ~ 40	10, 15
SPA□	SPAS	38.20 ~ 114.59	24 ~ 72	10, 15, 25
SPB		35.01 ~ 114.59	22 ~ 72	10, 15, 25
SC		38.20 ~ 95.49	24 ~ 60	10, 15
ID□□	IDOC	31.83 ~ 70.03	20 ~ 44	10, 15
	IDTC	31.83 ~ 70.03	20 ~ 44	15, 25
	IDTS	31.83 ~ 70.03	20 ~ 44	10, 15, 25

締結方式

SPAA	A.P.LOCK(高強度アルミニウム合金)タイプ		○
SPAS	A.P.LOCK(スチール) タイプ		○
SPB	TAPER BUSHING(スチール)タイプ		○
SC	SIDE-CLAMP (高強度アルミニウム合金) タイプ	一般	○
SC	SIDE-CLAMP (高強度アルミニウム合金) タイプ	キー溝	○
IDOC	IDLER タイプ	1列-中心	○
IDTC		2列-中心	○
IDTS		2列-両端	○

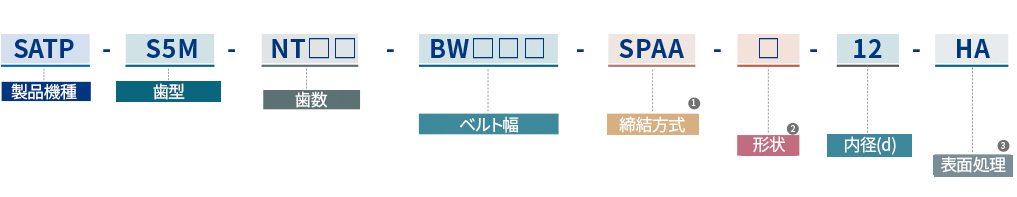

注文方法

① 締結方式

SPAA: A.P.LOCK(高強度アルミニウム合金)タイプ

SPAS: A.P.LOCK(スチール)タイプ

SPB: TAPER BUSHING タイプ

SC: SIDE-CLAMP タイプ

ID□□: IDLER タイプ

② 形状

I: A.P.LOCK、TAPER BUSHINGのフランジが内面に位置

O: A.P.LOCK、TAPER BUSHINGのフランジが外面に位置

③ 表面処理

HA: 硬質アノダイジング

WA: 白色アノダイジング
