タイミングプーリー

タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

SATP-S8M シリーズ

タイミングプーリー (高強度アルミニウム合金) + Taper Bushing (スチール) 結合型

製品概要
規格／性能／CAD

SPAS SPB SC ID□C

規格及び性能

TIMING PULLEY (単位:mm)

タイプ	CAD	NT	P.C.D.	O.D.	C	B	内径範囲 I タイプ				内径範囲 O タイプ
タイプ	CAD	NT	P.C.D.	O.D.	C	B	BW150 (A:17, W:22)	BW250 (A:28, W:33)	BW300 (A:33, W:38)	BW400 (A:44, W:49)	BW150 (A:17, W:22)	BW250 (A:28, W:33)	BW300 (A:33, W:38)	BW400 (A:44, W:49)
SATP-S8M SPB		18	45.84	44.46	52	36	–	12	–	–	12	12	–	–
		19	48.38	47.01	55	40	12	12 ~ 15	15	–	12 ~ 15	12 ~ 15	15	–
		20	50.93	49.56	58	40	12	12 ~ 15	15	–	12 ~ 17	12 ~ 17	15 ~ 17	–
		21	53.48	52.10	61	45	12	12 ~ 17	15 ~ 17	16, 17	12 ~ 17	12 ~ 17	15 ~ 17	16, 17
		22	56.02	54.65	61	45	12	12 ~ 17	15 ~ 17	16, 17	12 ~ 17	12 ~ 17	15 ~ 17	16, 17
		24	61.12	59.74	67	50	12	12 ~ 17	15 ~ 17	16, 17	12 ~ 17	12 ~ 17	15 ~ 17	16, 17
		25	63.66	62.29	70	56	12	12 ~ 25	15 ~ 25	16 ~ 25	12 ~ 25	12 ~ 25	15 ~ 25	16 ~ 25
		26	66.21	64.84	74	58	–	14 ~ 25	15 ~ 25	16 ~ 25	14 ~ 25	14 ~ 25	15 ~ 25	16 ~ 25
		28	71.30	69.93	80	60	–	14 ~ 25	15 ~ 25	16 ~ 25	14 ~ 25	14 ~ 25	15 ~ 25	16 ~ 25
		30	76.39	75.02	87	67	–	14 ~ 32	15 ~ 32	16 ~ 32	14 ~ 32	14 ~ 32	15 ~ 32	16 ~ 32
		32	81.49	80.12	87	67	–	14 ~ 32	15 ~ 32	16 ~ 32	14 ~ 32	14 ~ 32	15 ~ 32	16 ~ 32
		34	86.58	85.21	95	75	–	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35
		36	91.67	90.30	99	80	–	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35
		38	96.77	95.39	104	84	–	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35	16 ~ 35
		40	101.86	100.49	111	90	–	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35
		44	112.05	110.67	119	100	–	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35
		48	122.23	120.86	127	105	–	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35
		50	127.32	125.95	135	115	–	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35
		60	152.79	151.42	160	140	–	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35	20 ~ 35

• 対応可能な詳細内径は以下の表をご覧ください。
• ITYPEのBW250は内径12〜30まで、BW300は内径12〜32まで、BW400はあらゆる内径がO型TAPER BUSHINGとして適用されます。

TAPER BUSHING (単位:mm)

対応可能内径(d)		12	14	15	16	17	18	19	20	22	24	25	28	30	32	35
許容トルク (N·m)	I型	23	37	39	42	45	48	49	97	110	121	124	141	149	163	173
許容トルク (N·m)	O型	48	73	78	83	88	154	163	171	186	206	216	353	382	412	451
許容トラスト荷重 (kN)	I型	3.76	5.21	5.1	5.17	5.23	5.28	5.12	9.68	9.98	10	9.9	10	9.89	10.12	9.88
許容トラスト荷重 (kN)	O型	5.34	5.34	5.34	5.34	5.34	8.74	8.74	8.74	8.74	8.74	8.74	8.74	8.74	8.74	8.74
D	I型	31	36	37	38	39	40	42	46	47	49	51	53	56	58	61
D	O型	32	35	36	37	38	43	45	46	48	50	52	54	57	59	63
N	O型	10.5	12	12	13	13	14	14	14	14	14	14	15.5	15.5	16.5	16.5

• SPB締結方式は、キー溝追加加工できかねます。
• プーリー内面は表面処理されていない場合があります。

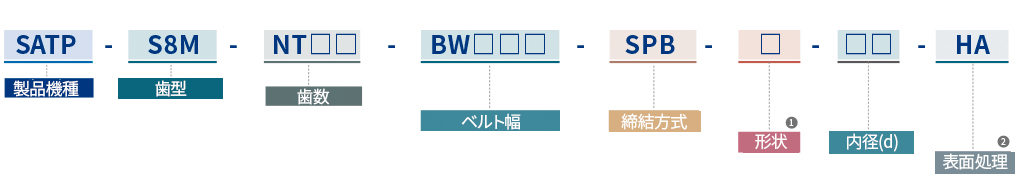

注文方法

① 形状

I: A.P.LOCK、TAPER BUSHINGのフランジが内面に位置

O: A.P.LOCK、TAPER BUSHINGのフランジが外面に位置

② 表面処理

HA: 硬質アノダイジング

WA: 白色アノダイジング
