SAPL-R 사용 방법

면압을 통해 축과 허브(풀리, 기어등)을 동시에 체결하는 동력전달
부품입니다. 고객의 다양한 Needs를 충족시키기 위한 다양한 규격, 재질,
표면처리 옵션을 보유하고 있습니다.

SAPL-R 모델은 일반적으로 가압 플랜지와 함께 사용해야 하는데, 이는 사용자의 축/허브 설계에 따라 달라지는 경우가 많습니다.
이 경우 아래의 설계 변수를 고려해주십시오.

가압 플랜지를 허브에 체결하는 경우

가압 플랜지를 축에 체결하는 경우

강도 8.8 볼트를 사용하는 경우

강도 12.9 볼트를 사용하는 경우

;

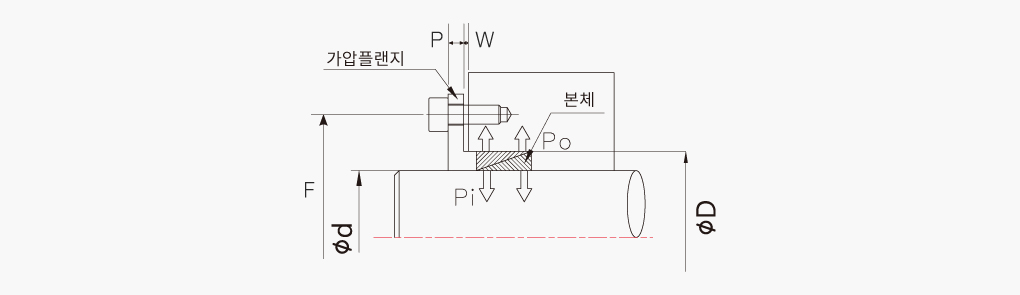

가압 플랜지와 허브 또는 축사이의 간격 ‘W’ 치수가 달라져야 합니다. ‘W’치수는 카탈로그의 규격 및 성능을 참고해주세요.

TC = \frac{P_{total} - P_{pre - load}}{0.54} \times 0.12 \times \frac{d}{2000}

$TC = \frac{P_{total} - P_{pre - load}}{0.54} \times 0.12 \times \frac{d}{2000}$

SAPL-R 제품의 경우 필요한 토크 조건에 따라 다수의 제품사용이 가능하며, 2 set 이상의 제품을 사용했을 때의 토크 전달력은 아래와 같습니다.
