파워록
(A.P. LOCK)
면압을 통해 축과 허브(풀리, 기어등)을 동시에 체결하는 동력전달
부품입니다. 고객의 다양한 Needs를 충족시키기 위한 다양한 규격, 재질,
표면처리 옵션을 보유하고 있습니다.
SAPL-D1 Series

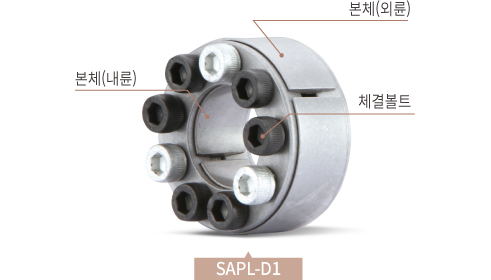

SAPL-D1의 구조 및 재질
| Model | 본체 (내륜/외륜) | 체결볼트 | ||
|---|---|---|---|---|
| 소재 | 표면처리 | 소재 | 표면처리 | |
| SAPL-D1 | STEEL | – | SCM435 | 흑색산화피막 |
※ SAPL-D1 의 무전해 니켈도금 제품이 필요하신 고객님들은 고객센터에 문의 바랍니다.
특징
- 가장 일반적인 축-허브 체결 구조임.
- 상대적으로 체결력이 높은 제품임.
- 내경 Ø18 ~ Ø200까지 표준화
- 권장 축 외경 공차 : h8, 권장 허브 내경 공차 : H8
- 구조가 단순하고 조립이 간편함
주문 방법

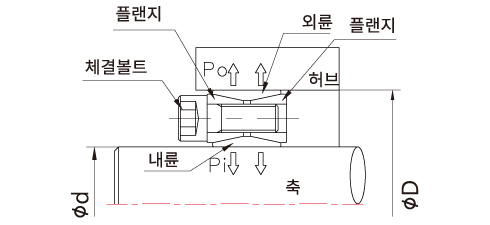

체결 원리
※ SAPL-D1 모델은 2개 이상의 제품 사용을 통해 축 체결력을 향상 시킬 수 있습니다.
- SAPL-D1 1개 사용시 : Tc(최대 허용 토크)
- SAPL-D1 2개 사용시 : Tc(최대허용 토크) x 1.9
- SAPL-D1 3개 사용시 : Tc(최대허용 토크) x 2.7
