파워록
(A.P. LOCK)

면압을 통해 축과 허브(풀리, 기어등)을 동시에 체결하는 동력전달
부품입니다. 고객의 다양한 Needs를 충족시키기 위한 다양한 규격, 재질,
표면처리 옵션을 보유하고 있습니다.

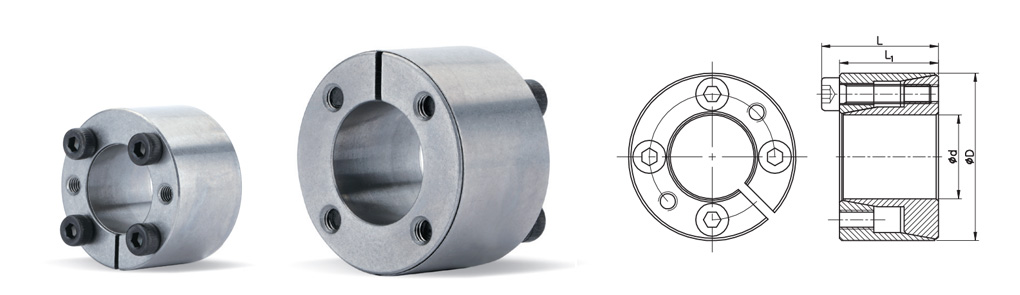

SAPL-E Series

　

  • SAPL-E-2D (.dwg)
  • SAPL-E-3D (.step)
규격 및 성능
제품 번호
d X D		 CAD 치수 (mm) 최대 허용
토크 (Tc)
(N·m)		 최대 허용
트러스트 (Pt)
(kN)		 면압력 (MPa) 체결볼트 질량
(g)
L1 L 축(Pi) 허브(Po) 사이즈 개수 체결토크
(N·m)
SAPL-E-5 x 16 11 13.5 5 1.6 163 55 M2.5×10 3 1.2 11
SAPL-E-6 x 16 11 13.5 6 2 150 55 M2.5×10 3 1.2 12
SAPL-E-8 x 18 11 13.5 10 2.5 110 45 M2.5×10 3 1.2 15
SAPL-E-9 x 20 13 15.5 15 3 110 45 M2.5×10 4 1.2 20
SAPL-E-10 x 20 13 15.5 19 3.8 89 45 M2.5×12 4 1.2 19
SAPL-E-11 x 22 13 15.5 21 3.8 81 41 M2.5×12 4 1.2 24
SAPL-E-12 x 22 13 15.5 23 3.8 75 41 M2.5×12 4 1.2 22
SAPL-E-14 x 26 17 20 39 5.5 71 38 M3x16 4 2.1 39
SAPL-E-15 x 28 17 20 42 5.5 66 35 M3x16 4 2.1 44
SAPL-E-16 x 32 17 21 77 9.6 107 54 M4x16 4 4.9 68
SAPL-E-17 x 35 21 25 82 9.6 81 40 M4x20 4 4.9 93
SAPL-E-18 x 35 21 25 87 9.6 77 40 M4x20 4 4.9 90
SAPL-E-19 x 35 21 25 91 9.6 73 40 M4x20 4 4.9 85
SAPL-E-20 x 38 21 26 157 15.7 113 60 M5x20 4 10 120
SAPL-E-22 x 40 21 26 173 15.7 103 57 M5x20 4 10 130
SAPL-E-24 x 47 26 32 268 22.3 110 56 M6x24 4 17 220
SAPL-E-25 x 47 26 32 279 22.3 105 56 M6x24 4 17 210
SAPL-E-28 x 50 26 32 468 33.5 141 79 M6x24 6 17 240
SAPL-E-30 x 55 26 32 502 33.5 132 72 M6x24 6 17 270
  • Pt(허용 트러스트)는 부하 토크가 0 일때 수치를 나타내고, Tc (최대 허용 토크)는 부하 트러스트 하중이 0일때 수치를 나타냅니다.
    트러스트와 토크가 복합적으로 나타날 경우 반드시 설계 검토 사항에 있는 복합 부하 계산식을 참고해 주십시오.
  • 최상의 성능을 발휘하기 위해서는 축/허브/본체내륜/본체외륜의 녹, 먼지등의 이물질을 완전히 제거해야 합니다.
