SJC Series

커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

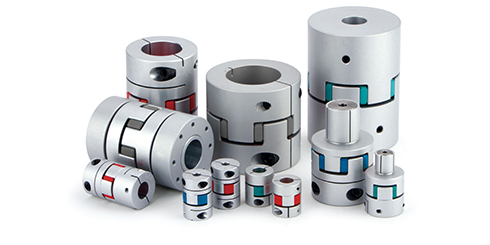

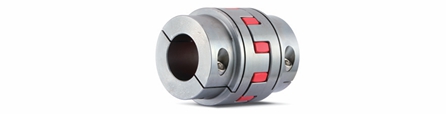

죠 커플링

SJC Series 제품 특징 소개 동영상

SJC Series 는 중앙의 슬리브를 매개로 동력을 전달하는 커플링 입니다.
커플링 기종 중 토크 전달력(내구성)이 가장 뛰어난 제품 입니다.
다양한 체결 방식을 제공 합니다.
SJC Series 는 모두 예압을 부여 하는 방식으로 조립되어 정밀도를 요구하는 어플리케이션에도 적용이 가능합니다.

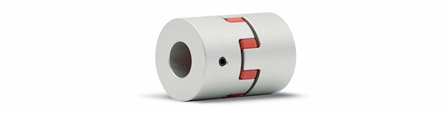

세트스크류 타입｜규격 : 14 ~ 100 바로가기 >

구조	재질	표면처리
허브	고강도 알루미늄 합금	아노다이징
슬리브	Hytrel®(RD/GR) TPU (DG/BL)	–
체결볼트	SCM435	흑색산화피막

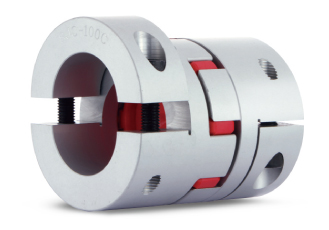

클램프 타입 (공간 절약 형)｜규격 : M-55C ~ M-100C 바로가기 >

구조	재질	표면처리
허브	고강도 알루미늄 합금	아노다이징
슬리브	Hytrel®(RD/GR) TPU (DG/BL)
체결볼트	SCM435	흑색산화피막

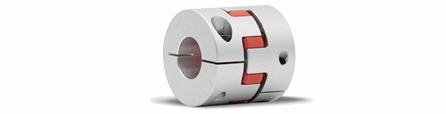

클램프 타입｜규격 : 14C ~ 100C 바로가기 >

구조	재질	표면처리
허브	고강도 알루미늄 합금	아노다이징
슬리브	Hytrel®(RD/GR) TPU (DG/BL)	–
체결볼트	SCM435	흑색산화피막

클램프 타입｜규격 : 120C ~ 160C 바로가기 >

구조	재질	표면처리
허브	스틸	무전해 니켈도금
슬리브	Hytrel®(RD/GR)	–
체결볼트	SCM435	무전해 니켈도금

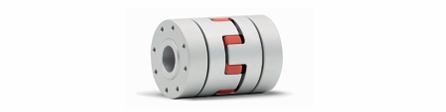

테이퍼 타입｜규격 : 55T ~ 100T 바로가기 >

구조	재질	표면처리
허브	고강도 알루미늄 합금	아노다이징
슬리브	Hytrel®(RD/GR) TPU (DG/BL)	–
체결볼트	SCM435	흑색산화피막

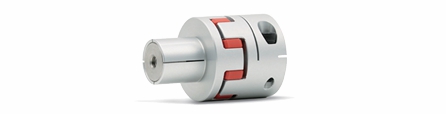

인서트 타입｜규격 : 25I ~ 65I 바로가기 >

구조	재질	표면처리
허브	고강도 알루미늄 합금	아노다이징
슬리브	Hytrel®(RD/GR) TPU (DG/BL)	–
부싱	스테인리스 스틸
체결볼트	SCM435	흑색산화피막

테이퍼 타입(고정밀/고속 스핀들용)｜Size : 55T ~ 100T 바로가기 >

구조	재질	표면처리
허브	스틸	–
슬리브	Hytrel®(RD/GR) TPU (DG/BL)	–
체결볼트	SCM435	흑색산화피막

※ 테이퍼 타입(고정밀/고속 스핀들용) 커플링은 주문 제작 방식으로 공급되며, 사용 조건에 따라 허브 및 체결볼트의 재질과 표면처리 사양이 달라질 수 있습니다.

주문 방법

① 체결방식

무기호: 세트스크류 타입

C: 일반 클램프 타입

CW: 클램프 분리 타입

T: 테이퍼 타입

② 슬리브 종류

RD: Hytrel, Sh63D

GR: Hytrel, Sh98A

DG: TPU, Sh57D

BL: TPU, Sh98A

③ 관통

무기호: 일반

TH: 슬리브 관통

④ 분리

무기호: 해당 내경 클램프 분리 하지 않음

W: 해당 내경 클램프 분리
(클램프 타입일 때만 유효함)

⑤ 키홈

무기호: 해당 내경 키홈 없음

K(치수): 해당 내경에 기입된 치수 규격의 키홈 가공
(테이퍼 타입은 키홈 가공 불가)

※ 인서트 타입 주문방법 : 바로가기 >

※ 테이퍼 타입 (고정밀/고속 스핀들용) 주문방법 : 바로가기 >

클램프 분리형 가능

규격 정보에 클램프 분리 가능 여부가 표기되어 있습니다. 주문 방법을 확인해 주십시오.

특징 및 용도

Sleeve 재질		Hytrel (RD/GR)	TPU (DG/BL)
백래쉬 제로 (정밀도)		○	○
높은 토크 전달력 (내구성)		☆	☆
비틀림 강성		△	△
진동 흡수/감쇠		△	○
비정렬 흡수		△	△
전기 절연성		○	○
적용 모터	서보	○	○
	스테핑	○	○
	엔코더	△	△
	범용	☆	☆
사용 가능 온도		-20℃ ~ 120℃	-20℃ ~ 70℃

주요 용도 : 공작기계, 프레스, 사출성형기, 유압기기, 펌프, 직교 좌표 로봇, 벨트 드라이브, 물류 설비

체결 방식

세트스크류 타입	일반	△
세트스크류 타입	키홈	○
클램프 타입	일반	○
	클램프 분리	△
	키홈	○
인서트 타입		△
테이퍼 타입	일반	△
테이퍼 타입	고정밀 / 고속 스핀들용	△

※ △ 표기는 규격(외경 사이즈) 에 따라 대응 가능여부에 차이가 있음을 나타냅니다. 상세 사양표에 구체적인 정보가 있습니다.

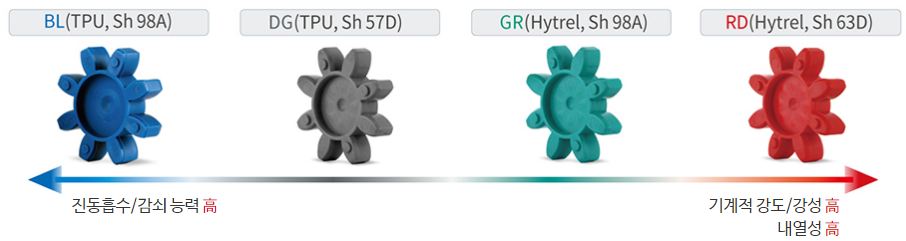

슬리브의 재질

슬리브는 토크 전달의 매개체이자 충격 및 비정렬 흡수 역할을 하며 죠 커플링의 성능에 가장 중요한 요소 입니다.
슬리브의 원료로는 Hytrel® 또는 TPU가 적용 됩니다. Hytrel은 TPU에 비해 기계적 강도/강성, 내마모성 및 내열성이 우수한 반면 TPU는 Hytrel에 비해 진동흡수/감쇠 효과가 좋습니다.
슬리브의 종류는 재질과 경도에 따라 RD(Hytrel, Sh 63D), GR(Hytrel, Sh 98A), DG(TPU, Sh 57D), BL(TPU, Sh 98A)로 나누어집니다.

슬리브의 종류 (일반/관통)

축을 L₁ 치수 이상으로 깊게 삽입해야 하는 경우에 적합한 관통형 슬리브를 공급합니다. 필요시 주문 방법을 확인해 주십시오.
슬리브 관통 여부에 따른 토크 전달력 및 비정렬 흡수 능력의 차이는 없습니다. 다만, 형상 구조의 특성으로 인해 비틀림 강성 수치가 일부 변동될 수 있습니다.

규격	일반				관통(TH)
14-30	–				–
14-30	DG	BL	RD	GR	DG	BL	RD	GR
40	–				–
40	DG	BL	RD	GR	DG	BL	RD	GR
48	–				–
48	DG	BL	RD	GR	DG	BL	RD	GR
55-100
55-100	DG	BL	RD	GR	DG	BL	RD	GR
120-135	–				–	–
120-135	DG	BL	RD	GR	DG	BL	RD	GR
160	–				–	–
160	DG	BL	RD	GR	DG	BL	RD	GR

슬리브의 내경 규격

규격	최대 표준 내경	슬리브 관통 내경
SJC-14	Ø5	–
SJC-20	Ø8	Ø6
SJC-25	Ø10	Ø6.35
SJC-30	Ø14	Ø8
SJC-40	Ø18	Ø15
SJC-48	Ø28	Ø20
SJC-55	Ø28	Ø25
SJC-65	Ø35	Ø25
SJC-80	Ø45	Ø32
SJC-90	Ø50	Ø40
SJC-100	Ø60	Ø45
SJC-120	Ø65	Ø55
SJC-135	Ø70	Ø65
SJC-160	Ø80	Ø75

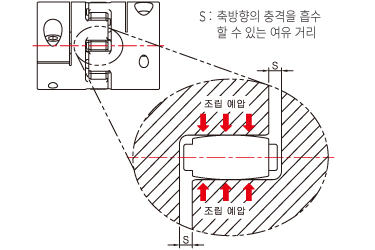

슬리브의 예압 조립

SJC Series 는 슬리브가 조립될때 적절한 예압이 부여되며 이는 아래의 장점을 지닙니다.

1. 강성을 높일 수 있으며 응답성이 빨라짐
2. 조립부위에 클리어런스가 없어 백래쉬가 최소화 됨.

제품 번호	조립 간격 S	제품 번호	조립 간격 S	제품 번호	조립 간격 S
SJC-14	1.0mm	SJC-40 SJC-48 SJC-55	2mm	SJC-100	3.5mm
SJC-20	1.0mm	SJC-65	2.5mm	SJC-120	4mm
SJC-25	1.2mm	SJC-80	3mm	SJC-135	4.5mm
SJC-30	1.5mm	SJC-90	3mm	SJC-160	5mm

슬리브 규격 및 종류에 따른 특성

규격	표기	재질	Shore 경도	상용 토크 (N·m)	최대 토크 (N·m)	비틀림 강성 (N·m/rad)	미스얼라이먼트허용치
규격	표기	재질	Shore 경도	상용 토크 (N·m)	최대 토크 (N·m)	비틀림 강성 (N·m/rad)	편각 (˚)	편심 (mm)	엔드 플레이 (mm)
SJC-14	BL	TPU	98A	2	4	22	1	0.05	-0.2 ~ +0.6
	GR	Hytrel	98A	2	4	25	1	0.05	-0.2 ~ +0.6
	RD	Hytrel	63D	2.5	5	34	1	0.03	-0.2 ~ +0.6
SJC-20	BL	TPU	98A	4	8	50	1	0.07	-0.3 ~ +0.8
	GR	Hytrel	98A	4	8	60	1	0.07	-0.3 ~ +0.8
	RD	Hytrel	63D	6	12	74	1	0.05	-0.3 ~ +0.8
SJC-25	BL	TPU	98A	9	18	220	1	0.07	-0.4 ~ +1.0
	GR	Hytrel	98A	9	18	260	1	0.07	-0.4 ~ +1.0
	RD	Hytrel	63D	12	24	300	1	0.05	-0.4 ~ +1.0
SJC-30	BL	TPU	98A	12	24	170	1	0.08	-0.5 ~ +1.0
	GR	Hytrel	98A	12	24	200	1	0.08	-0.5 ~ +1.0
	RD	Hytrel	63D	16	32	220	1	0.06	-0.5 ~ +1.0
SJC-40	BL	TPU	98A	17	34	1,500	1	0.06	-0.6 ~ +1.2
	GR	Hytrel	98A	17	34	1,600	1	0.06	-0.6 ~ +1.2
	RD	Hytrel	63D	21	42	1,750	1	0.04	-0.6 ~ +1.2
SJC-48	BL	TPU	98A	35	70	1,800	1	0.08	-0.6 ~ +1.3
	GR	Hytrel	98A	35	70	2,800	1	0.08	-0.6 ~ +1.3
	RD	Hytrel	63D	40	80	3,600	1	0.05	-0.6 ~ +1.3
SJC-55	BL	TPU	98A	60	120	3,000	1	0.09	-0.6 ~ +1.4
	DG	TPU	57D	60	120	4,500	1	0.08	-0.6 ~ +1.4
	GR	Hytrel	98A	60	120	4,500	1	0.09	-0.6 ~ +1.4
	RD	Hytrel	63D	75	150	6,000	1	0.06	-0.6 ~ +1.4
SJC-65	BL	TPU	98A	150	300	6,500	1	0.1	-0.6 ~ +1.5
	DG	TPU	57D	150	300	8,500	1	0.09	-0.6 ~ +1.5
	GR	Hytrel	98A	150	300	8,500	1	0.1	-0.6 ~ +1.5
	RD	Hytrel	63D	180	360	10,000	1	0.08	-0.6 ~ +1.5
SJC-80	BL	TPU	98A	300	600	8,000	1	0.1	-0.6 ~ +1.5
	DG	TPU	57D	300	600	12,000	1	0.09	-0.6 ~ +1.5
	GR	Hytrel	98A	300	600	12,000	1	0.1	-0.6 ~ +1.5
	RD	Hytrel	63D	380	760	14,000	1	0.08	-0.6 ~ +1.5
SJC-90	BL	TPU	98A	450	900	12,000	1	0.15	-0.6 ~ +2.0
	DG	TPU	57D	450	900	14,000	1	0.12	-0.6 ~ +2.0
	GR	Hytrel	98A	450	900	14,000	1	0.15	-0.6 ~ +2.0
	RD	Hytrel	63D	500	1,000	16,000	1	0.1	-0.6 ~ +2.0
SJC-100	BL	TPU	98A	500	1,000	24,000	1	0.15	-0.6 ~ +2.0
	DG	TPU	57D	500	1,000	24,000	1	0.12	-0.6 ~ +2.0
	GR	Hytrel	98A	500	1,000	30,000	1	0.15	-0.6 ~ +2.0
	RD	Hytrel	63D	600	1,200	40,000	1	0.1	-0.6 ~ +2.0
SJC-120	GR	Hytrel	98A	620	1,240	50,000	0.9	0.16	-1.0 ~ +2.2
SJC-120	RD	Hytrel	63D	740	1,480	90,000	0.8	0.11	-1.0 ~ +2.2
SJC-135	GR	Hytrel	98A	850	1,700	60,000	0.9	0.17	-1.0 ~ +2.2
SJC-135	RD	Hytrel	63D	1,050	2,100	100,000	0.8	0.12	-1.0 ~ +2.2
SJC-160	GR	Hytrel	98A	1,700	3,400	90,000	0.9	0.2	-1.5 ~ +3.0
SJC-160	RD	Hytrel	63D	2,100	4,200	150,000	0.8	0.14	-1.5 ~ +3.0
